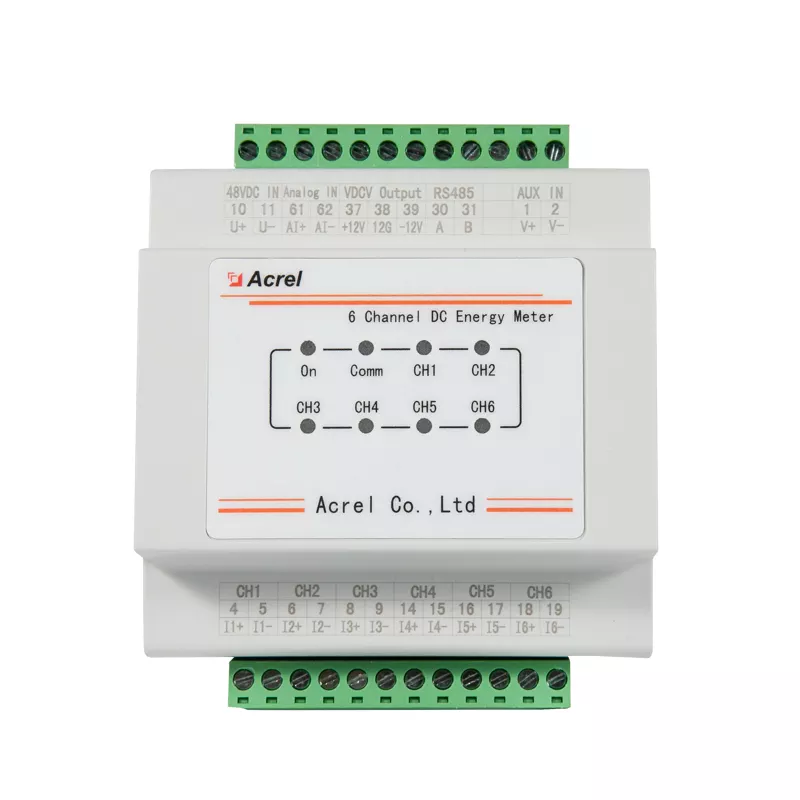

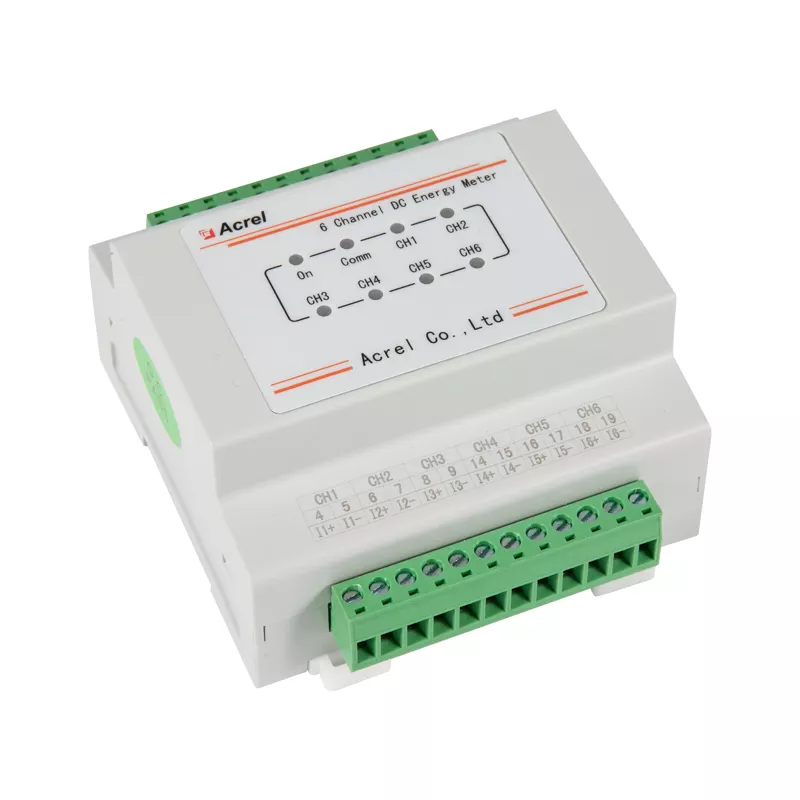

DC 6 -Kanäle -48V Energiemessel für die Telekommunikationsbasisstation

6 Kanäle DC -Messung

Nennspannung: -48V DC (-40 ~ -60 V)

Stromversorgung für Hallsensor ± 12 V

Hall-Sensor-Kalibrierung mit Zero-Drift

RS485 Kommunikation

LCD -Anzeige (optional)

Anfrage senden Kontakt Herunterladen

VORHERIGES: AC Dual Circuits 100 ms schnelles Reaktionsenergiemessgerät mit externen CTs für Balkon PV
NÄCHSTES: Mid Certified AC Einphase -Energiemessgerät mit externer CT

Beschreiben

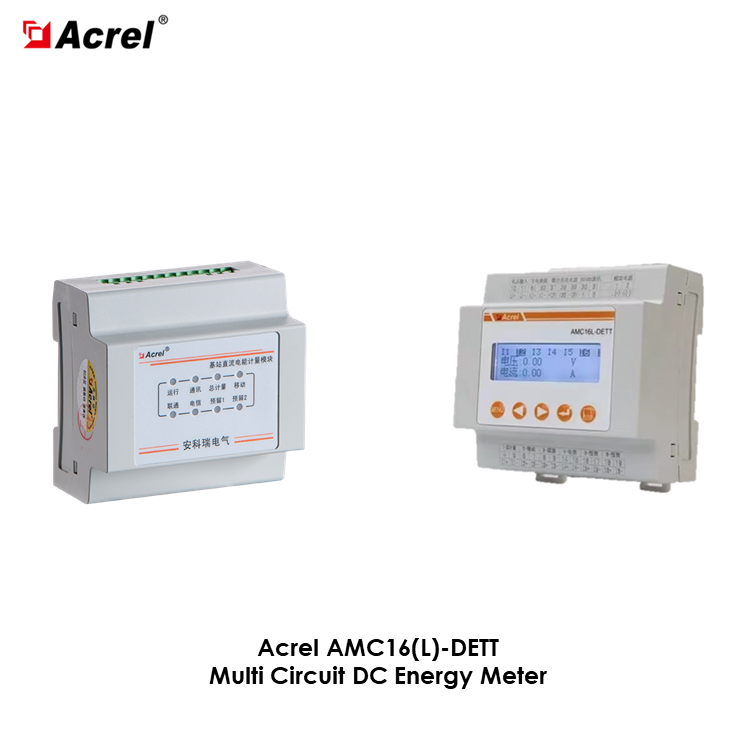

AMC16 (L) -DETT-Basisstation DC Energy Messmodul ist für Standorte entwickelt, für die eine Abrechnung auf Mieterebene erforderlich ist, deren Switch-Mode-Stromversorgungsversorgungen jedoch keine Energiemessung durchführen.

Es zeichnet gleichzeitig 6-DC-Schaltungen auf, während die Begleitungssensoren Betriebsstrom liefern.

Ein RS485-Hafen in Industriequalität mit Modbus-RTU-Protokoll und SGS-verifiziertem CE-Konformität sorgt für eine vollständige Einhaltung der EU-Standards.

Kooperierende Kunden:

Spezifikationen

Technischer Parameter		Index
Eingang	DC -Nennspannung	1 Kanal: -48VDC


	Gleichstrom	6 Kanäle Hallsensoren Die Ausgabe ist 5 V, das Stromverhältnis kann eingestellt werden Nach dem tatsächlichen Verhältnis
	Kommerzielle Energieüberwachung	1 Kanal Sendereingang: 0-5VDC oder 4-20 mA

		Spannung: 1,2 Times fortgesetzt, 2 -mal 1s fortgesetzt;
	Überlastkapazität	Strom: 1,2 -mal fortgesetzt, 10 -mal 1s fortgesetzt.
Genauigkeit (Überlagerungshalle -Sensoren)		1%in ≤ i ≤ 10%in Genauigkeit ± 2,5%; I> 10%in Genauigkeit ± 2%
Messauflösung		Spannungsausgangsgenauigkeit 0,01 V; Stromausgangsgenauigkeit 0,01a;
		Leistungsgenauigkeit 0,01 kW; Energieausgangsgenauigkeit 0,01 kwh.
Funktionen	Grundfunktion	Überwachen Sie die Geräte -Systemzeit, Gesamtspannung, Gesamtstrom, Leistung, Energie, jede Kanalspannung, Strom, Strom, Energie; LED Anzeigeanzeige; 485 Kommunikation .





	Messfunktion	Startstrom: Unter der Nennspannung, wenn der Laststromwert des Messgeräts 1% des Maximum nicht überschreitet. Strom, der Messgerät beginnt.
		Shunt-Laufstrom: Wenn im Stromkreis des Messgeräts keinen Strom vorhanden ist und 85%-125%der Nennspannung auf den Spannungskreis aufgetragen werden, darf der Rechner nicht mehr als mehr als haben als eine digitale Veränderung .
	Alarmfunktion	DC -Spannungsausgabe niedriger Alarm, Gleichspannungsausgang hoher Alarm, Ein Stromversorgungsalarm, Modulspannungsverlust Alarm, Messzweigfehleralarm, interner Programmfehleralarm, Taktfehleralarm, Speicherausfallalarm, Wechselstromleistungsteuerausfallalarm
	Zeitfunktion	Support Sendes Timing, könnte das Timing zum Messgerät ablegen durch RS485 Kommunikation.
	Kommunikation	Einkanal RS485, Baudrate 9600bit / s, kann auf 1200 Bit / s, 2400 BPS, 4800 BPS eingestellt werden.
		Kommunikationsprotokoll: Standard- oder Haftbeamte

Dimensions- und Schaltplan

Anwendungsszenario

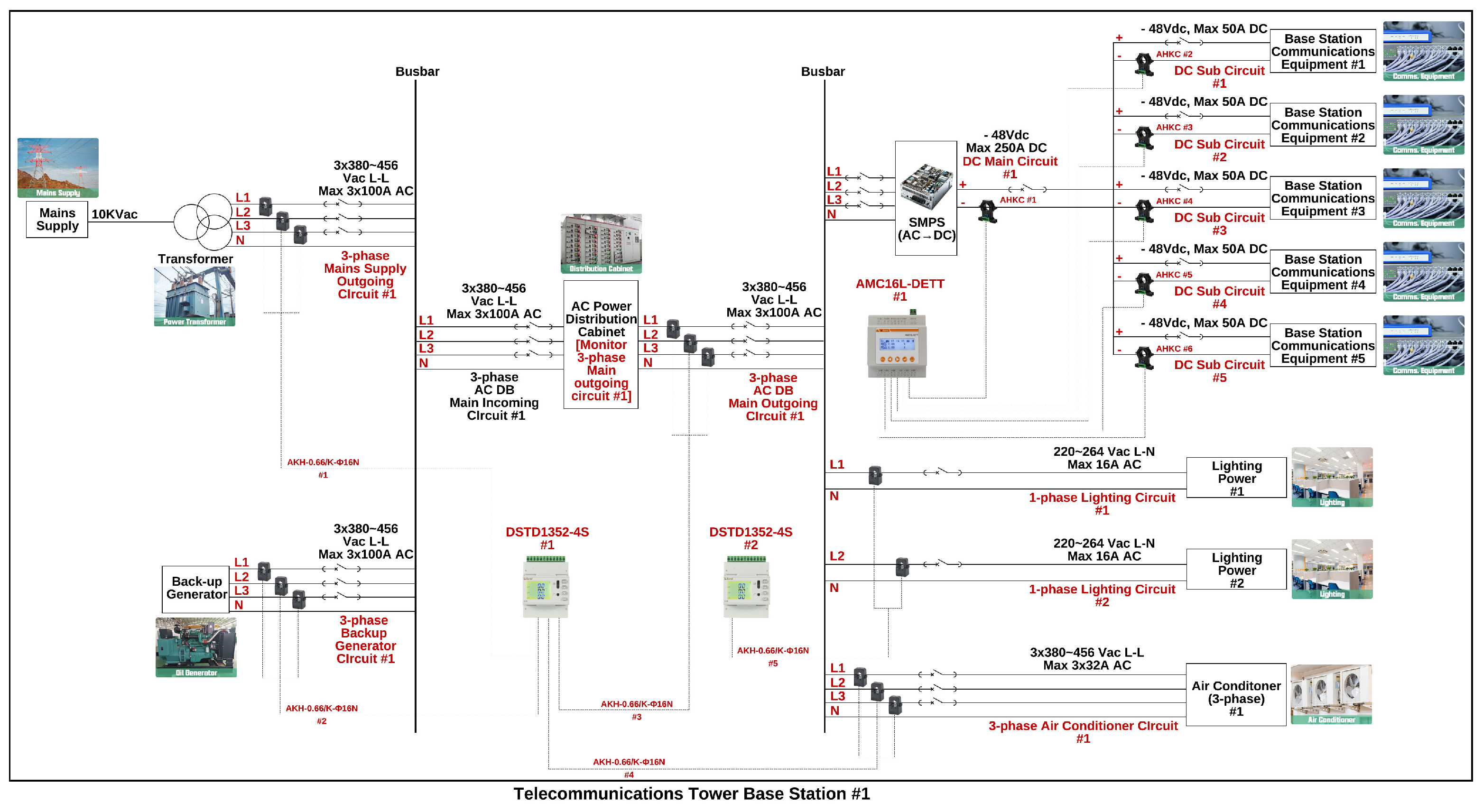

Telecom Tower Base Station EMS Lösung

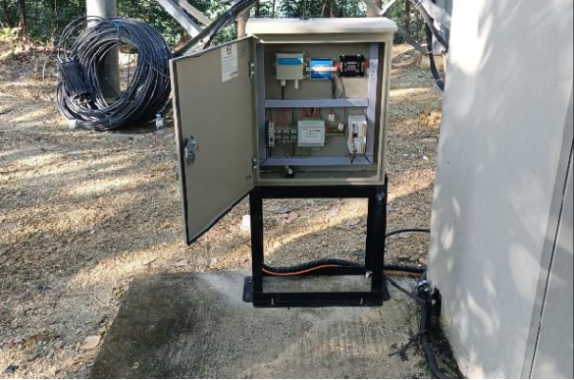

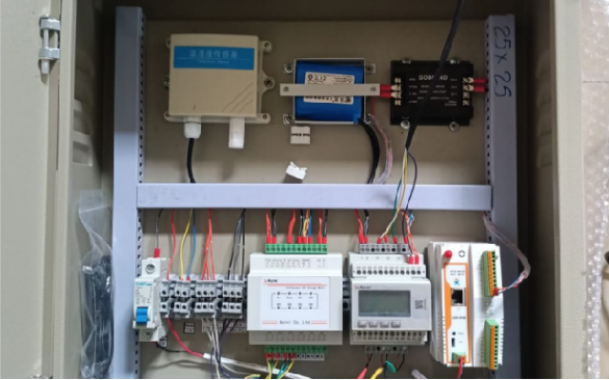

Anwendung der Arbeitsstelle
