Großhandel AC Dual Circuits Energy-Messgerät für Multi-Hauch-Hybridsysteme Unternehmen, Lieferanten

Bewertungsstrom: 120a von CTS

50 ms schnelle Reaktionszeit

Für Multi-Inverter-Hybridsystem (Photovoltaik-Energiespeicherinverter)

Nennspannung: AC 3*230/400V

Hohe Genauigkeitsklasse 0,5s

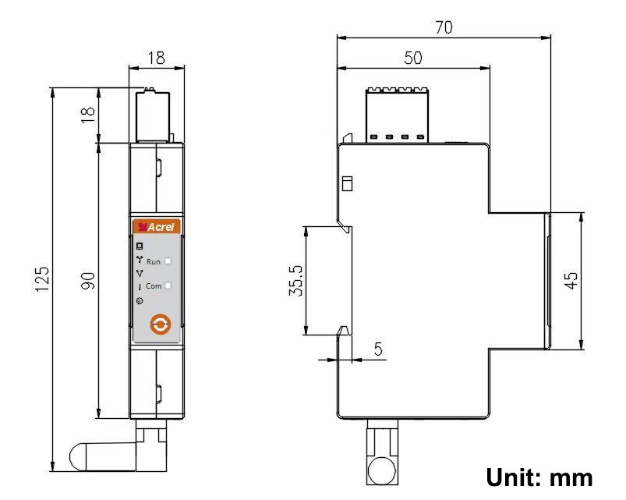

Ultra dünn 1p 18mm

Die ADL-Serie DIN Rail-montiertes Multifunktionsenergie-Energiemeter mit externem CTS ist ein Smart-Energy-Messgerät, das speziell für erneuerbare Energiesysteme wie Multi-Inverter-Hybridsystem (Photovoltaic Energy Storage Inverter), Mikro-Inverter-Systeme, Energiespeichersysteme und AC-Kopplungssysteme entwickelt wurde.

Das Produkt verfügt über eine hohe Genauigkeit, kleine Größe, schnelle Reaktion und einfache Installation. Es ist in der Lage, elektrische Parameter zu messen, zu messen und zu überwachen.

Das Wechselrichter- oder Energiemanagementsystem (EMS) kann mit ihm kommunizieren, um den Anti-Reverse-Fluss zu erreichen, die Stromerzeugung anzupassen und die Lade- und Entladung von Batterien auf der Grundlage von Echtzeitstrom und angesammelten Energie zu verwalten. Es unterstützt die bidirektionale Messung und ermöglicht den Haushalt verteilt Photovoltaik -Energiemanagement.

Artikel			Parameter
Modellreihe			ADL400m
Messung	Netz		Einzelphasen
	Stromspannung	Nennspannung	AC 230 V
		Eingabebereich	± 2 0%
		Überlast	1,2 -fache Bewertung ( kontinuierlich )
			2 -mal die Bewertung für 1 Sekunde
		Stromverbrauch	< 2W ， < 10 Va
		GenauigkeitskMädele	Fehler ± 0,5%
	Aktuell	Eingabestrom	Wechselstrom 0,5-10 (80) a ， Wechselstrom 0,5-10 ( 120 ) A
		Überlast	1.2 mal Bewertung (kontinuierlich)
			2 -mal die Bewertung für 1 Sekunde
		Stromverbrauch	< 1W ， < 1 Va
		GenauigkeitskMädele	Fehler ± 0,5%
	Leistung		Aktive, reaktive, scheinbare Leistung, Fehler ± 0,5 %
	Netz frequency		5 0/ 6 0 Hz, Fehler ± 0,5%
	Rücklaufquote		≤ 100 ms (Spannung, Strom, Strom)
			≤ 1 (elektrische Energie)
	Messung category		Katze III
	Überspannungsniveau		OVC III
Messung	Elektrische Energie		Aktive Energie : C lass B
			Reaktive Energie ( C Mädchen 2 Genauigkeit)
Stromverbrauch	≤ 2W
Elektromagnetische Kompatibilität	E2




Sicherheit	Leistung frequency withstand voltage		Zwischen Kommunikation und Signaleingabe, AC3KV 1min
	Isolationsresistenz		Eingangs- und Ausgangsklemmen zum Gehäuse> 100 mΩ
Kommunikation	Schnittstellen- und Kommunikationsprotokoll		RS485 -Schnittstelle und Modbus RTU -Protokoll
	Kommunikation address range		Modbus RTU: 1 ~ 247 ；
	Baudrate		Unterstützung 1200bps-38400bit / s
Umfeld	Betriebstemperatur		-40 ℃ ～ 70 ℃
	Lagertemperatur		-40 ℃ ～ 8 0 ℃
	Relative Luftfeuchtigkeit		≤ 95 % (ohne Kondensation)
			"Nicht für feuchte Umgebungen geeignet"
	Höhe		≤ 20 00m
Standard	EN IEC 61010-1: 2010 Sicherheitsanforderungen für elektrische Geräte für Mess-, Kontrolle und Laborkonsum - Teil 1: Allgemeine Anforderungen
	EN IEC 61010-2-030: 2010 Sicherheitsanforderungen für elektrische Geräte für Mess-, Kontrolle und Laborkonsum - Teil 2-030: Besondere Anforderungen für Geräte mit Tests oder Messschaltungen
	En iec 61326-1: 2021 Elektrische Geräte für Mess-, Steuerungs- und Laboreinsatz - EMC -Anforderungen - Teil 1: Allgemeine Anforderungen
	En iec 61326-2-1: 2021 Elektrische Geräte für Mess-, Steuer- und Laborverbrauch - EMC -Anforderungen - Teil 2-1: Besondere Anforderungen an elektromagnetische Kompatibilitätstests für elektrische Geräte für die Messung, Kontrolle und Laborkonsum
	EN 50470-3 Elektrizitätsmessgeräte (A.C.) - Teil 3: bestimmte Anforderungen - statische Messgeräte für aktive Energie (Klasse Indizes A, B und C)
IP -Schutz	IP 51 （ Muss in einem geeigneten IP -Bewertungsgehäuse installiert werden ）
Verschmutzungsabschluss	II
UC Grad	III
Installationsumgebung	Innennutzung
Schützen Grad	Klasse II (Doppelisolierung)
Nutzungsumgebung	Kabinett montiert (Die äußere Hülle kann nicht berührt werden)
Ebene	M1
CT -Sicherheit	Isolationsresistenz: greater than 1000 M Ω unter normalen Bedingungen ；
	Elektrische Festigkeitsfestigkeit: Er kann 4000 V, 50 Hz Stromfrequenz für 1 Minute standhalten ；
	Flammenhemmung: entspricht der UL94-V0-Ebene ；
