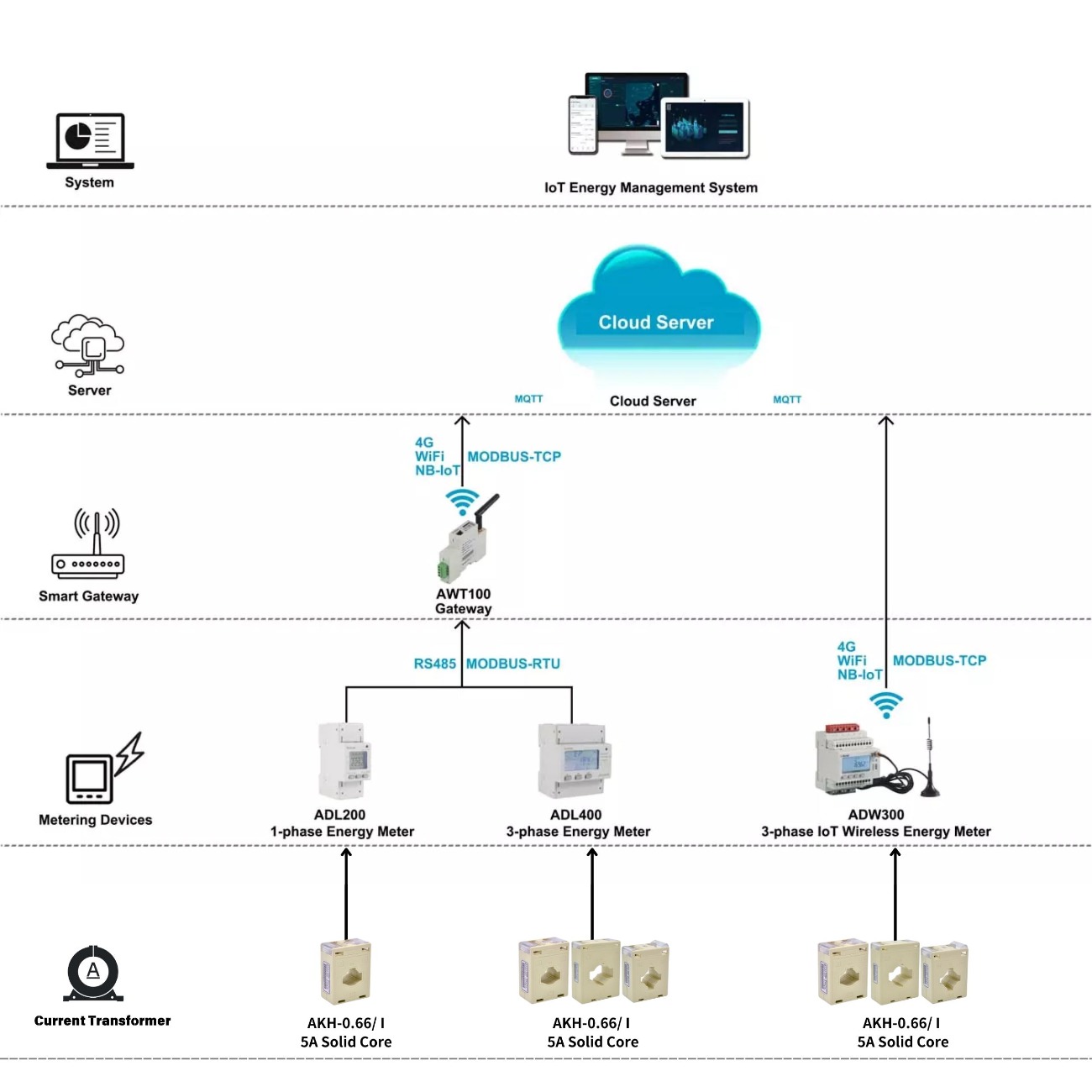

Für IoT-Energiemanagement und Fabrikeinsatz
Solider Kern
Hohe Genauigkeitsklasse 0,5
5a Ausgang
Messung des Stroms (i)
Anwendung: Busbank, Kabel. Neubauprojekte
+86-18702106858 / +86-21-69156352

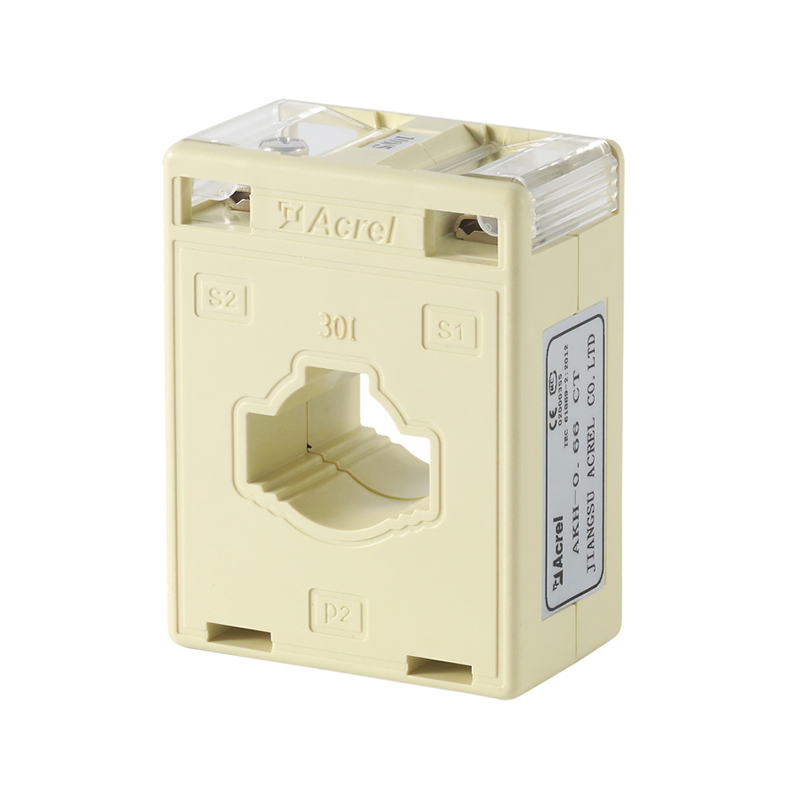

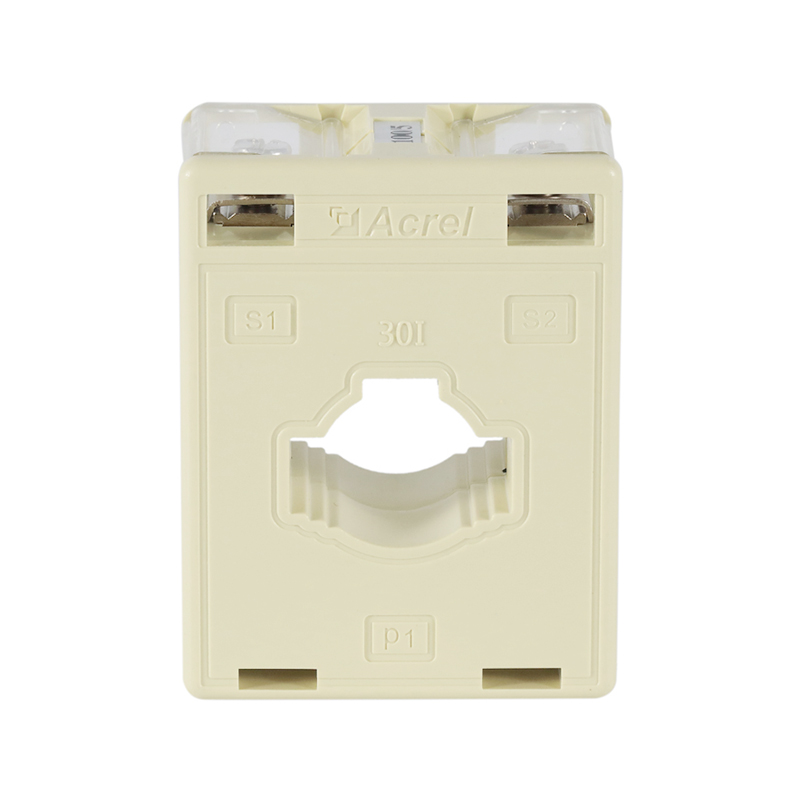

Dieser aktuelle Transformator ist so konzipiert, dass hohe Wechselstromströme in kleinere, überschaubare Signale zur Überwachung und zum Schutz umwandelt werden. Es wird üblicherweise mit Panelmessgeräten oder Relais für genaue Strommessungen und den Schutz des Geräts gepaart. Mit einem klaren Polycarbonat-Flip-Cover für eine einfache visuelle Überprüfung der sekundären Verkabelung bietet es ein bequemes und benutzerfreundliches Design. Das quadratische Loch bietet sowohl Kabeln als auch Busbars und sorgt für eine flexible Installation. Der CT wird in verschiedenen elektrischen Systemen häufig verwendet und entspricht der GB20840.2-2014 (entspricht der IEC 61869-2: 2012) und ist CE-zertifiziert.
Spezifikation |
Bemessungsstromverhältnis |
Genauigkeitsklasse und zugehörige Nennlast (VA/Ω) |
Durchführungswindungen |
Sammelschienen-Spezifikation (mm)/Anzahl |
Max. Kabel-Außendurchmesser (mm) |
Installation | ||
(A) | 0.2 | 0.5 | 1 | |||||
20i | 50/5 (1) | / | / | 1.5 | 2 | / | Verlassen | A |
75/5 (1) | / | 2.5 | / | 2 | ||||
100/5 (1) | / | / | 1.5 | 1 | ||||
150/5 (1) | / | 2.5 | / | 1 | ||||
200/5 (1) | / | 2.5 | / | 1 | ||||
30i | 15/5 (1) | / | / | 1.5 | 5 | / | Verlassen | A |
20/5 (1) | / | / | 1.5 | 4 | ||||
25-30/5 (1) | / | / | 1.5 | 3 | ||||
40-60/5 (1) | / | / | 1.5 | 2 | ||||
75-100/5 (1) | / | / | 1.5 | 1 | 30 × 10/1 | A 、 b | ||
150-200/5 (1) | / | 2.5 | / | 1 | ||||
250/5 (1) | / | 3.75 | / | 1 | ||||
300-450/5 (1) | / | 5 | / | 1 | ||||
500/5 (1) | / | 10 | / | 1 | ||||
600/5 | / | 10 | / | 1 | ||||
40i | 10/5 (1) | / | / | 1.5 | 10 | / | Ф 30 | A |
15/5 (1) | / | / | 1.5 | 8 | ||||
20/5 (1) | / | / | 1.5 | 5 | ||||
25-30/5 (1) | / | / | 1.5 | 4 | ||||
40/5 (1) | / | / | 1.5 | 3 | ||||
50-75/5 (1) | / | / | 1.5 | 2 | ||||
100/5 (1) | / | / | 1.5 | 1 | 40 × 10/1 | A 、 c | ||
150/5 (1) | / | / | 2.5 | 1 | ||||
200/5 (1) | / | 2.5 | / | 1 | ||||
250/5 (1) | / | 3.75 | / | 1 | ||||
300-450/5 (1) | / | 5 | / | 1 | ||||
500-800/5 (1) | / | 10 | / | 1 | ||||
60i | 150/5 (1) | / | / | 2.5 | 1 | 60 × 10/1 | Verlassen | A 、 c |
200-250/5 (1) | / | 2.5 | / | 1 | 60 × 6/ | |||
300-450/5 (1) | / | 5 | / | 1 | 1月 2 日 | |||
500-800/5 (1) | / | 10 | / | 1 | ||||
1000-1250/5 (1) | 10 | / | / | 1 | ||||
1500-2000/5 (1) | 20 | / | / | 1 | ||||
80i | 150/5 (1) | / | / | 2.5 | 1 | 80 × 10/1 | Verlassen | A 、 c |
200-250/5 (1) | / | 2.5 | / | 1 | ||||
300-450/5 (1) | / | 5 | / | 1 | ||||
500-800/5 (1) | / | 10 | / | 1 | ||||
1000-1250/5 (1) | 10 | / | / | 1 | ||||
1500-2000/5 (1) | 20 | / | / | 1 | ||||
2500/5 (1) | 30 | / | / | 1 |

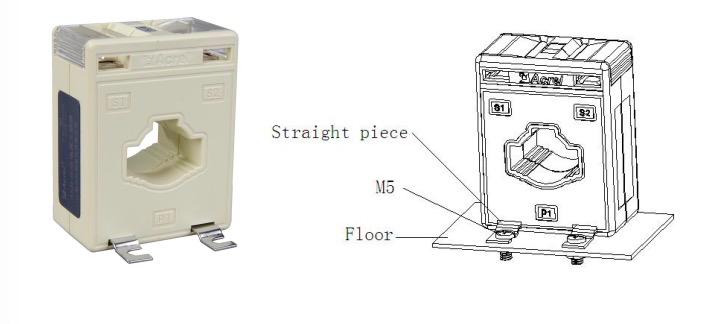

A. durch gerades Stück fixiert

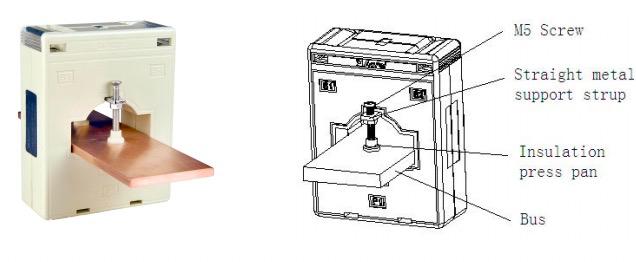

B.

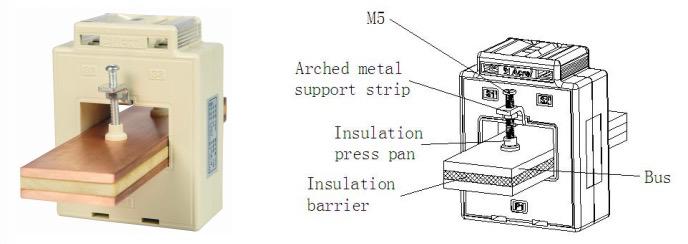

C.

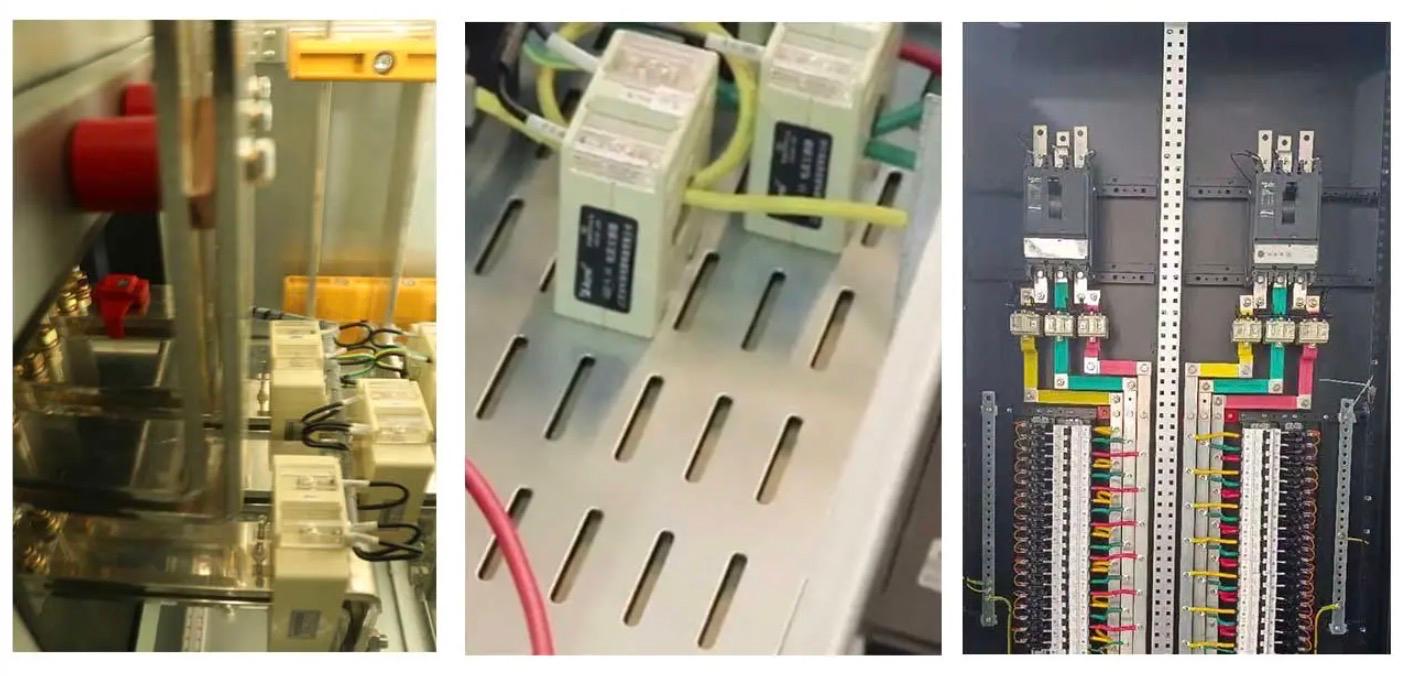

Anwendungsszenario
