Wie Modbus-basierte Smart Gateways verstreute Energiezählerdaten in nutzbare Energieeinblicke umwandeln
Warum Industrieanlagen auf ein Kommunikationsprotokoll standardisieren
Die meisten Industriestandorte hatten sich nicht zum Ziel gesetzt, eine fragmentierte Messumgebung aufzubauen. Es geschah nach und nach: Ein Schaltanlagenbauer installierte ein Messgerät einer Marke für den Hauptzulauf, ein Elektroinstallateur fügte ein weiteres für eine neue Produktionslinie hinzu und ein Retrofit-Projekt fügte ein drittes für die Beleuchtungskreise hinzu. Jedes Gerät spricht seinen eigenen Dialekt aus Registern, Baudraten und Adressierungskonventionen. Das Ergebnis ist eine Anlage, die enorme Mengen elektrischer Daten erzeugt, jedoch Schwierigkeiten hat, eine einfache Frage zu beantworten: Wo genau wird Energie verbraucht und warum?
Dies ist der praktische Grund, warum sich so viele Anlagentechniker auf ein einziges serielles Protokoll für ihre Messebene konzentrieren. Eine gut konfigurierte Intelligentes Gateway sitzt zwischen Feldgeräten und vorgelagerten Systemen und übersetzt den RS485-Verkehr in Ethernet-basierte Formate, die Gebäudemanagementplattformen, SCADA-Schichten und Cloud-Dashboards ohne benutzerdefinierte Treiber für jedes Messgerätemodell nutzen können. Anstatt ein Dutzend Punkt-zu-Punkt-Integrationen aufrechtzuerhalten, standardisiert eine Anlage ein Adressierungsschema und eine Abfragelogik und überlässt die Übersetzungsarbeit dann dem Gateway.

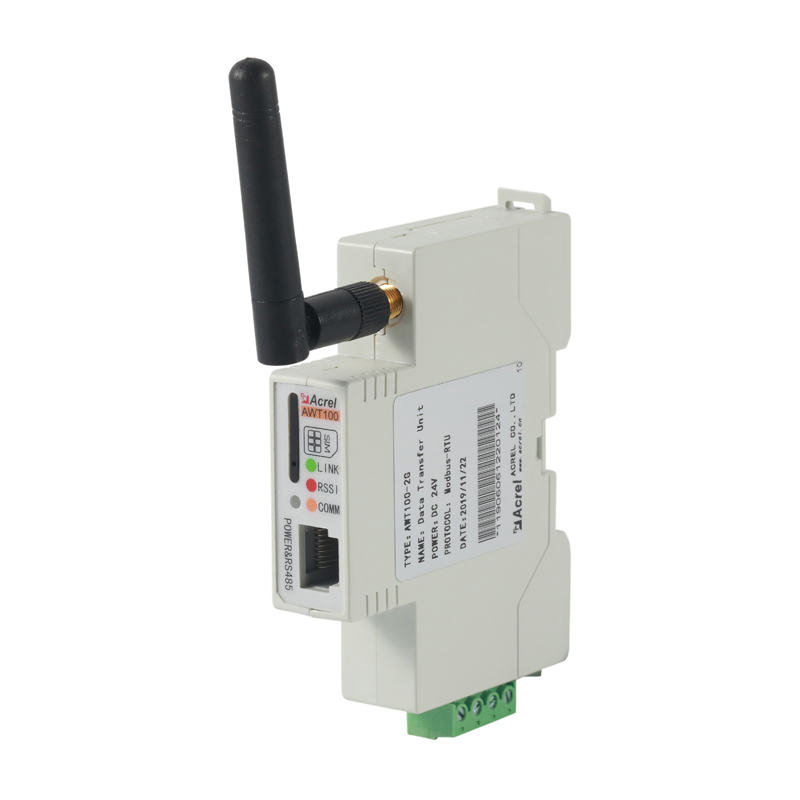

Eine Gateway-Einheit, die den RS485-Feldverkehr in Ethernet-basierte Datenströme umwandelt
Der zugrunde liegende Treiber sind die Betriebskosten. Anlagen, die auf einer Mischung proprietärer Protokolle basieren, berichten von längeren Inbetriebnahmezyklen und höheren Integrationskosten, wenn ein Zähler ausgetauscht oder ein neuer Stromkreis hinzugefügt wird. Eine gemeinsame Protokollschicht reduziert diese Reibung, weil a Modbus-Energiezähler von jedem konformen Anbieter können im Prinzip dem Netzwerk hinzugefügt werden, wobei dieselbe Registerlogik verwendet wird, die bereits für den Rest der Flotte dokumentiert ist.
Wie die Modbus-RTU-Kommunikation tatsächlich Daten über eine Fabrikhalle überträgt
Die Modbus-RTU-Kommunikation folgt einem Master- und Slave-Modell über einen gemeinsam genutzten seriellen Bus, der normalerweise als RS485 verkabelt ist. Ein Master-Gerät, normalerweise das Gateway oder ein lokaler Controller, sendet eine Anfrage, die eine Geräteadresse und einen Funktionscode enthält. Nur das Slave-Gerät, das dieser Adresse entspricht, antwortet, wodurch der Bus auch dann deterministisch bleibt, wenn Dutzende Meter dasselbe physische Kabelpaar nutzen. Funktionscodes definieren den Vorgang: Lesen von Halteregistern für Messwerte, Lesen von Eingangsregistern für Statusdaten oder Schreiben einzelner Register für Konfigurationsänderungen.
Die Integration von RS485-Energiezählern hängt stark von der Disziplin der physikalischen Schicht ab. Die Polarität der Drähte, die Daisy-Chain-Topologie anstelle der Sternverkabelung und der richtige Abschlusswiderstand an beiden Enden des Busses haben Einfluss darauf, ob ein Messgerät auch bei größeren Entfernungen oder höheren Baudraten zuverlässig reagiert. Bei Einrichtungen, die Abschlusswiderstände überspringen, kommt es häufig zu zeitweiligen Zeitüberschreitungen, die wie ein Softwareproblem aussehen, in Wirklichkeit aber ein Verkabelungsproblem sind.
Messgeräte, Analysatoren und Gateways: Unterschiedliche Rollen in einer Datenkette
Es ist hilfreich, den tatsächlichen Beitrag jedes Gerätetyps zu unterscheiden, bevor ein Netzwerk entworfen wird. A Mehrkreis-Energiezähler Misst viele Einspeisungen von einer einzigen Einheit, was für Panels mit Dutzenden von Schwachstromkreisen wie Beleuchtung oder untergeordneten Mietlasten geeignet ist. A Netzqualitätsanalysator geht noch einen Schritt weiter und erfasst Oberschwingungen, Spannungseinbrüche, Flicker und transiente Ereignisse, die ein einfacher Energiezähler normalerweise nicht aufzeichnet. Das Gateway misst selbst nichts; Seine Aufgabe ist die Aggregation und Übersetzung.

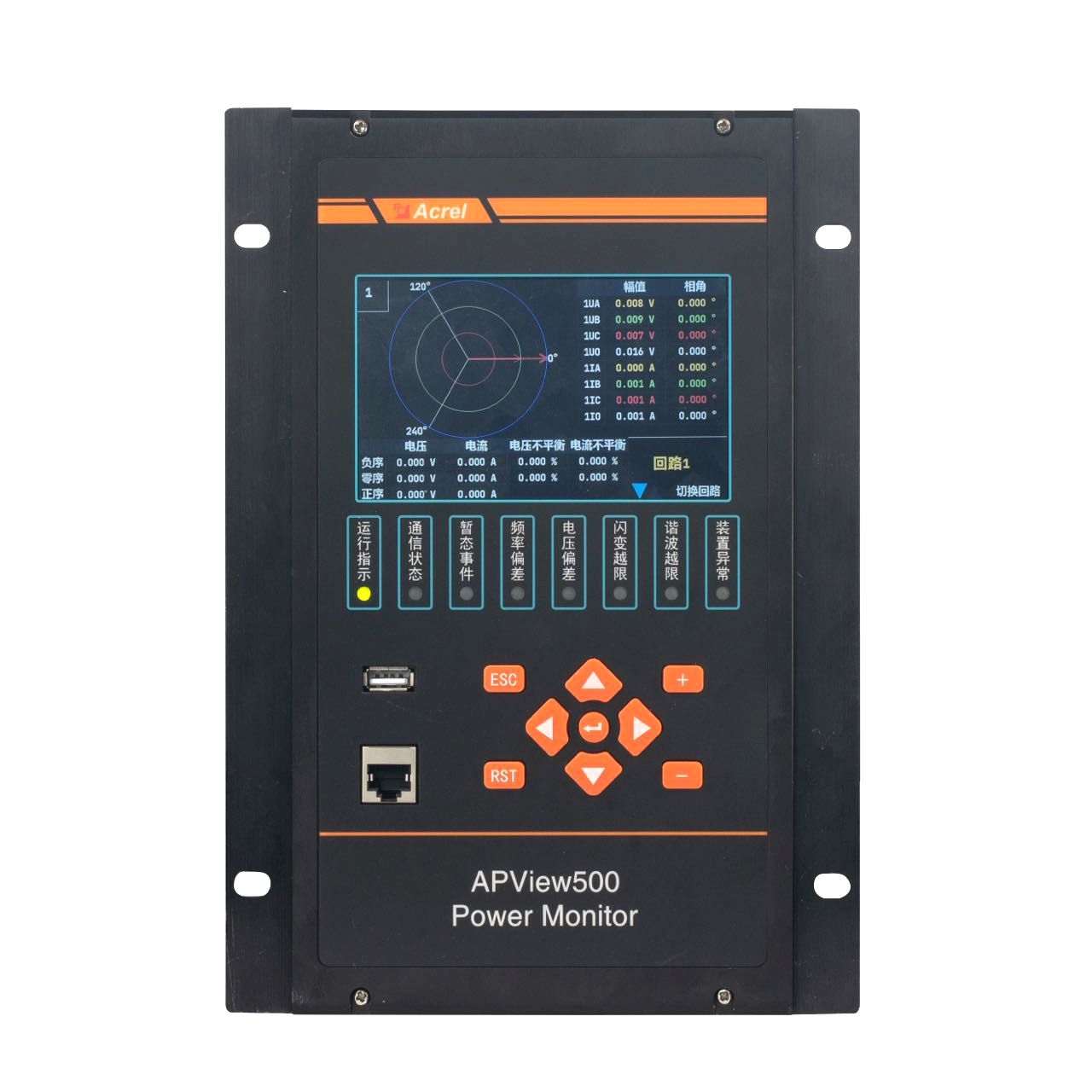

| Gerätetyp | Primäre Funktion | Typische Platzierung |
|---|---|---|
| Mehrkreisigs Energy Meter | Verfolgung des Verbrauchs von Unterstromkreisen | Verteilertafeln, Mieter-Submetering |
| Netzqualitätsanalysator | Harmonische, Einbrüche, Transienten | Haupteinspeiser, sensible Lastabzweige |
| Intelligentes Gateway (ANet series) | Protokollkonvertierung, Datenaggregation | Kommunikationsraum, Netzwerkschrank |
Die Gateway-Hardware der ANet-Reihe wird häufig mit Zählerflotten kombiniert, da sie auf denselben Registerkonventionen basiert, die die Zähler bereits verwenden, was die im nächsten Abschnitt beschriebene Zuordnungsarbeit verkürzt. Durch die Wahl von Geräten, die für die Zusammenarbeit ausgelegt sind, verringert sich der kundenspezifische Konfigurationsaufwand, der ansonsten dem Inbetriebnahmetechniker obliegt.
Datenzuordnung von Energiezählern: Register so strukturieren, dass Werte Sinn ergeben
Bei der Datenzuordnung von Energiezählern wird dokumentiert, welche Registeradresse welcher physikalischen Größe entspricht, welcher Datentyp verwendet wird und welcher Skalierungsfaktor angewendet werden muss, bevor aus der rohen Ganzzahl ein sinnvoller technischer Wert wird. Das Überspringen dieser Dokumentation ist einer der häufigsten Gründe, warum Integrationsprojekte auf halbem Weg ins Stocken geraten, da derjenige, der die SCADA-Tags konfiguriert, die Zuordnung durch Versuch und Irrtum rückentwickeln muss.
| Adresse registrieren | Parameter | Datentyp | Skalierung |
|---|---|---|---|
| 0x0000 | Spannung der Phase A | Vorzeichenloses 16-Bit | Durch 10 dividieren |
| 0x0006 | Phase-A-Strom | Vorzeichenloses 16-Bit | Durch 10 dividieren00 |
| 0x000C | Gesamtwirkleistung | Signiertes 32-Bit | Durch 10 dividieren0 |
| 0x0100 | Kumulierte Energie | Vorzeichenloses 32-Bit | Durch 10 dividieren0 |
Eine nützliche Maßnahme besteht darin, die Versionskontrolle der Registerzuordnung zusammen mit dem Schaltplan beizubehalten, sodass ein Techniker, der Jahre später einen ausgefallenen Zähler austauscht, nicht über das ursprüngliche Adressierungsschema raten muss. Wo möglich, Standardisierung auf der gleichen Karte für alle Modbus-Energiezähler in einer Flotte, auch über unterschiedliche Schaltkreisgrößen hinweg, bedeutet, dass dieselbe SCADA-Vorlage wiederverwendet werden kann, anstatt für jedes Panel neu erstellt zu werden.
Was die Felddaten zeigen: Quantifizierung der Integrationsgewinne
Einrichtungsteams, die von isolierten Zählerablesungen zu einem Gateway-aggregierten Netzwerk wechseln, berichten in der Regel über zwei messbare Effekte: weniger Abweichungen zwischen abgerechnetem und gemessenem Verbrauch und einen starken Rückgang des manuellen Aufwands für den Abgleich der Messwerte zwischen den Panels. Die folgenden Abbildungen fassen die Ergebnisse zusammen, die für verschiedene Anlagentypen nach der Standardisierung der RS485-Energiezählerintegration mit einer gemeinsamen Gateway-Schicht gemeldet wurden.
Konfigurieren des Gateways: Praktische Schritte zur Konvertierung des Stromversorgungssystemprotokolls
Die Gateway-Konfiguration für Energiesysteme folgt einer vorhersehbaren Reihenfolge, und die meisten Verzögerungen entstehen durch das Überspringen von Schritten in der falschen Reihenfolge. Die folgende Liste gibt die Reihenfolge wieder, die die meisten Inbetriebnahmeteams für effektiv halten.
- Weisen Sie jedem Zähler am Bus vor der Verkabelung eine eindeutige Geräteadresse zu, nicht erst danach.
- Passen Sie Baudrate, Parität und Stoppbits auf allen Geräten an, die sich dasselbe serielle Segment teilen.
- Definieren Sie ein Abfrageintervall, das die Aktualität der Daten gegen die Busauslastung abwägt, insbesondere bei Segmenten mit mehr als zwanzig Geräten.
- Ordnen Sie jedes Zählerregister einem entsprechenden Tag im Upstream-Protokoll zu, unabhängig davon, ob es sich dabei um eine andere Modbus-Zuordnung, BACnet oder ein MQTT-Thema handelt.
- Führen Sie vor der Übergabe einen mindestens 24-stündigen Einweichtest durch, um zeitweilige Zeitüberschreitungen oder Lärmprobleme aufzudecken.
Die industrielle Protokollkonvertierung wird komplexer, sobald eine Anlage serielle und Ethernet-Segmente mischt, da das Gateway dann zwei verschiedene Timing-Modelle gleichzeitig verwalten muss. Die Unterschätzung der Abfragelatenz auf der seriellen Seite ist eine häufige Ursache dafür, dass auf einem ansonsten korrekt konfigurierten Dashboard veraltete Messwerte angezeigt werden.
Gateway-vermittelte Konvertierung im Vergleich zu direkter Punkt-zu-Punkt-Abfrage
Einige kleinere Installationen fragen immer noch jeden Zähler direkt von einem lokalen Controller ab, ohne dass eine dedizierte Gateway-Schicht vorhanden ist. Dies funktioniert bei einigen wenigen Geräten, lässt jedoch mit zunehmender Flotte nach. Der Radarvergleich unten spiegelt den Vergleich der beiden Ansätze in fünf praktischen Dimensionen wider.
Bei einer sehr geringen Geräteanzahl kann die direkte Abfrage einem Gateway in Bezug auf die reine Latenz überlegen sein. Dieser Vorteil verschwindet jedoch, sobald eine Einrichtung ein zweites Protokoll, einen redundanten Controller oder mehr als etwa fünfzehn Meter an einem Bus hinzufügt.
Häufige Fallstricke bei der Implementierung und praktische Lösungen
- Doppelte Geräteadressen: Zwei Zähler, die sich eine Adresse teilen, verursachen Antwortkollisionen. Führen Sie während der Installation ein gedrucktes Adressprotokoll.
- Gemischte Baudraten auf einem Segment: Jedes Gerät am selben physischen Bus muss übereinstimmen, auch wenn die Herstellerstandards unterschiedlich sind.
- Unskalierte Registerwerte: Rohe ganze Zahlen ohne den richtigen Skalierungsfaktor erzeugen Spannungs- oder Leistungsmesswerte, die plausibel erscheinen, aber um eine Größenordnung falsch sind.
- Lange Kabelwege ohne Repeater: Die Qualität des RS485-Signals verschlechtert sich über die typischen vom Hersteller angegebenen Entfernungen hinaus; Ein Repeater stellt die zuverlässige Zeitmessung wieder her.
- Überlappende Abfrageintervalle: Eine zu aggressive Abfrage auf einem großen Bus kann dazu führen, dass langsamer reagierende Bandbreitenmeter ausgehungert werden.
Eine Checkliste für die Bereitstellung vor dem Go-Live
Adressprotokoll überprüft Registerkarte dokumentiert Abschlusswiderstände installiert Einweichtest abgeschlossen Upstream-Tags zugeordnet
Das Behandeln dieser Checkliste als formelles Freigabedokument und nicht als informelle Gewohnheit unterscheidet Inbetriebnahmeprojekte, die termingerecht abgeschlossen werden, von solchen, bei denen derselbe Verteilerschrank dreimal erneut geöffnet wird.
Häufig gestellte Fragen
F1: Was ist der praktische Unterschied zwischen Modbus RTU und Modbus TCP im Zusammenhang mit der Energieüberwachung?
Modbus RTU läuft über einen seriellen RS485-Bus und ist auf Zählerebene üblich, während Modbus TCP über Ethernet läuft und typischerweise zwischen dem Gateway und vorgelagerten Systemen verwendet wird. Ein Gateway führt die Konvertierung zwischen beiden durch.
F2: Wie viele Zähler können sich realistischerweise einen RS485-Bus teilen?
Spezifikationen erlauben oft bis zu 32 Geräte pro Segment ohne Repeater, aber die praktische Zuverlässigkeit bei längeren Abfragefrequenzen lässt sich in der Regel besser mit weniger Geräten pro Segment gewährleisten, insbesondere an lauten Industriestandorten.
F3: Warum benötigt ein Netzqualitätsanalysator ein anderes Datenprofil als ein Standard-Energiezähler?
Ein Netzqualitätsanalysator erfasst schnelle transiente Ereignisse und Oberschwingungsinhalte, die höhere Abtastraten erfordern. Daher sind sein Registersatz und seine Berichtsfrequenz anders strukturiert als bei einem Messgerät, das sich nur auf die kumulative Energie konzentriert.
F4: Können Zähler verschiedener Hersteller im selben Modbus-Netzwerk nebeneinander existieren?
Ja, solange Adressierung, Baudrate und Paritätseinstellungen aufeinander abgestimmt sind und die Registerzuordnung jedes Geräts separat dokumentiert wird, da Registerlayouts nicht herstellerübergreifend standardisiert sind.
F5: Was ist der häufigste Grund dafür, dass bei einem neu in Betrieb genommenen Gateway zeitweise Datenlücken auftreten?
In den meisten Erfahrungsberichten ist eine nicht abgeschlossene oder falsch verkettete RS485-Verkabelung die Hauptursache, gefolgt von zu aggressiv eingestellten Abfrageintervallen für die Anzahl der Geräte am Bus.
