Wie präzise Energiemessung Vermutungen in messbare Solarstromgewinne umwandelt
Warum die meisten Solarbesitzer bei der tatsächlichen Leistung im Blindflug sind
Eine Solaranlage auf dem Dach kann auf dem Wechselrichterbildschirm vollkommen gesund aussehen, während sie dennoch fünf bis zwölf Prozent ihres potenziellen Ertrags durch Verschattung, Verschlechterung der Steckverbinder oder fehlende String-Übereinstimmung einbüßt. Das integrierte Display des Wechselrichters dient der Anzeige von Trends und nicht von zertifizierten Zahlen. Typischerweise weist sie eine große Genauigkeitstoleranz auf, was für einen kurzen Blick in Ordnung ist, aber riskant, wenn dieselbe Zahl zur Überprüfung eines Garantieanspruchs, zur Berechnung einer Nettozählergutschrift oder zur Diagnose einer leistungsschwachen Saite verwendet wird.
Die Lücke zwischen dem, was ein Wechselrichter meldet, und dem, was tatsächlich durch die Verkabelung fließt, entsteht bei einem dedizierten Energiezähler für Solarwechselrichter / ES Systeme werden wertvoll. Diese Messgeräte entsprechen messtechnischen Genauigkeitsklassen, sind unabhängig von der internen Firmware des Wechselrichters und messen dasselbe elektrische Ereignis aus einem anderen, präziseren Blickwinkel.
| Messquelle | Typische Genauigkeitsklasse | Bester Anwendungsfall |
|---|---|---|
| Schätzung der Wechselrichteranzeige | Klasse 2.0 oder höher | Schneller täglicher Trendcheck |
| Eigenständiges Messgerät für Versorgungszwecke | Klasse 0,5S oder 1,0 | Abrechnungs-, Garantie- und Prüfaufzeichnungen |
| Drahtloser Submetering-Knoten | Klasse 0,5 bis 1,0 | Fehlerisolierung auf Schaltkreisebene |
Der Unterschied ist nicht akademisch. Bei einer mittelgroßen Wohnanlage, die etwa 30 Kilowattstunden pro Tag produziert, summiert sich eine Messwertdrift von zwei Prozent zu Hunderten von Kilowattstunden unerklärlicher Abweichung über ein Jahr, die ausreicht, um einen tatsächlich ausgefallenen Panel-Strang hinter normalen Wettergeräuschen zu verbergen.
Was ein drahtloser Messknoten tatsächlich über kWh erfasst
Ein einfacher Kilowattstundenzähler beantwortet nur eine Frage: Wie viel Energie ist durch das Kabel geflossen? Eine ordnungsgemäß spezifizierte Drahtloser IoT-Energiezähler beantwortet noch einige weitere, und diese zusätzlichen Datenpunkte machen aus einem passiven Dashboard ein aktives Diagnosetool.
- Wirk-, Blind- und Scheinleistung sind getrennt, sodass Probleme mit dem Leistungsfaktor sichtbar sind und nicht in einer einzigen aggregierten Zahl verborgen bleiben
- Bidirektionaler Fluss, der die in das Netz eingespeiste Energie von der zu einem bestimmten Zeitpunkt vor Ort verbrauchten Energie unterscheidet
- Spannung und Strom auf jeder Phase, was auf lockere Kabelschuhe, unterdimensionierte Leiter oder eine Übersteuerung des Wechselrichters unter Last hinweist
- Indikatoren für harmonische Verzerrungen, die auf Schaltgeräusche des Wechselrichters hinweisen können, bevor diese die empfindliche nachgeschaltete Elektronik beschädigen

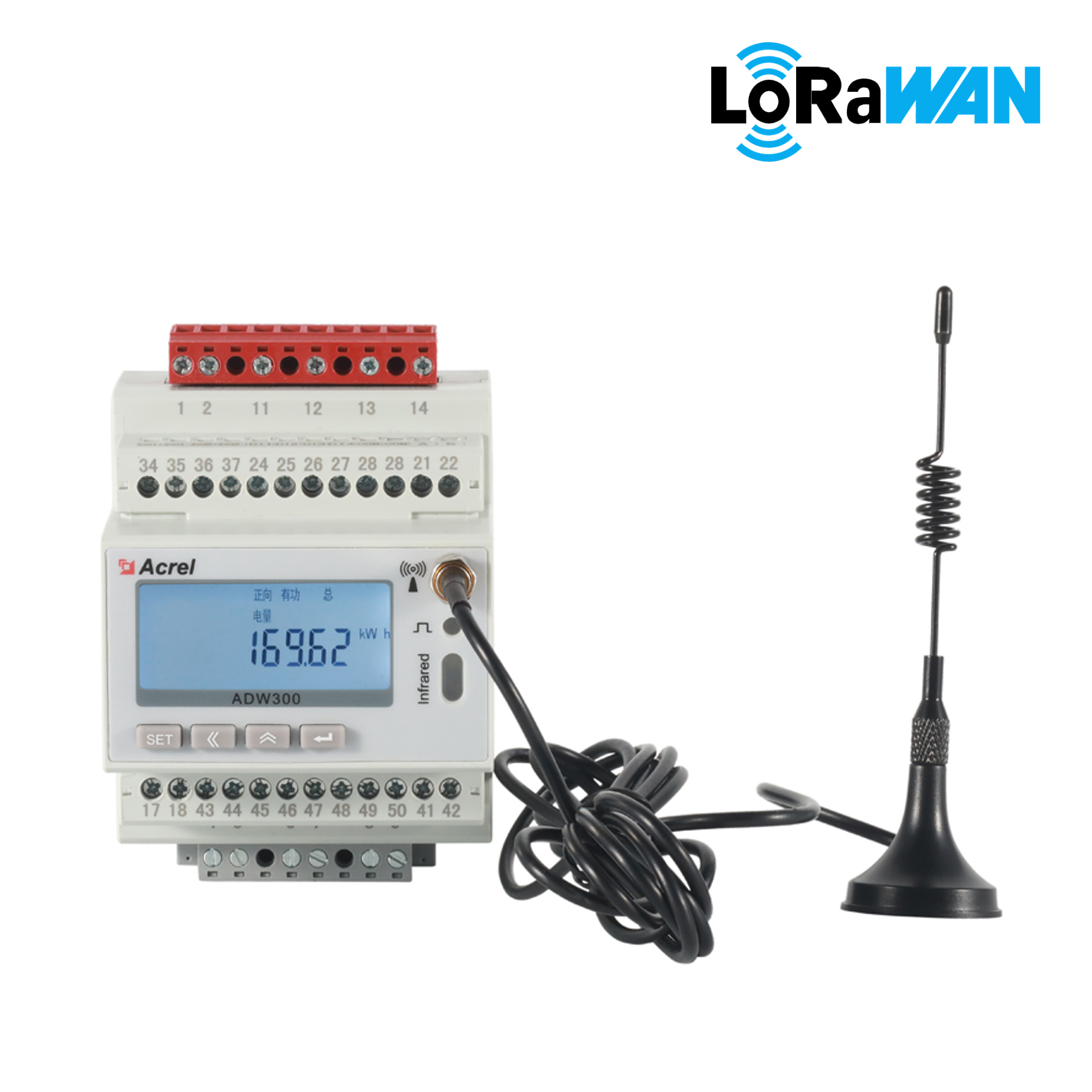

Ein kompakter drahtloser Messknoten, der neben dem Hauptverteilerfeld installiert ist
Da diese Klasse von Zählern ihre Daten über WLAN oder ein lokales Gateway meldet und nicht das Ablesen einer physischen Anzeige durch einen Techniker erfordert, stehen die gleichen detaillierten Daten auch aus der Ferne zur Verfügung, was besonders wichtig ist, wenn ein Systembesitzer versucht, die Erzeugungszahlen ohne einen LKW-Vorgang zu bestätigen.
Wie Daten vom Panel zum Dashboard gelangen
Bei der Bereitstellung einer drahtlosen Messung handelt es sich um eine kurze Kette von Übergaben, und wenn man sie versteht, erklärt sich, warum die Installation einfacher ist, als sie aussieht. Strom und Spannung werden am Panel erfasst, im Messgerät in einen digitalen Messwert umgewandelt und dann über eine lokale drahtlose Verbindung an ein Gateway weitergeleitet, das sie an ein Cloud-Dashboard oder eine mobile App weiterleitet.
Die meisten Anwendungen in Privathaushalten basieren auf Modbus RTU oder RS485 zwischen dem Sensor und dem Messgerät, dann auf WLAN oder einem Mobilfunkmodul für den letzten Sprung in die Cloud, wodurch die Verlegung neuer Niederspannungskabel durch fertige Wände vermieden wird. Alarmschwellenwerte, wie etwa ein plötzlicher Exportrückgang während der Hauptsonnenstunden, können dann serverseitig ausgewertet und innerhalb von Sekunden an ein Telefon übertragen werden, anstatt erst Wochen später auf einer Stromrechnung bemerkt zu werden.
Warum der Sensor selbst bestimmt, ob der Messwert vertrauenswürdig ist
Die Anzeigelogik des Messgeräts ist nur so gut wie das Rohsignal, das es empfängt, und diese Signalqualität wird durch das festgelegt Leistungssensoren es füttern. Drei Sensortechnologien dominieren bei Wohn- und Gewerbeinstallationen, jede mit unterschiedlicher Genauigkeit und unterschiedlichen Installationskompromissen.
| Sensortyp | Typische Fehlerspanne | Installationshinweis |
|---|---|---|
| Split-Core-Stromwandler | 1,0 Prozent | Lässt sich um vorhandene Kabel klemmen, keine Trennung erforderlich |
| Solid-Core-Stromwandler | 0,5 Prozent | Höhere Genauigkeit, erfordert, dass das Kabel zuerst getrennt wird |
| Rogowski-Spule | 1,0 bis 1,5 Prozent | Flexibel, ideal für enge Plattenabstände |
Ein Stromsensor ist mit dem Messgerät gekoppelt, um die Messwerte pro Stromkreis zu isolieren
Temperaturdrift ist die stille Fehlerquelle, die in Spezifikationsblättern oft unterschätzt wird. Ein Sensor, der für einen engen Labortemperaturbereich ausgelegt ist, kann in einem heißen Dachboden deutlich andere Messwerte anzeigen als in einem schattigen Garagenpaneel. Daher sollten Sensoren, die für an den Außenbereich angrenzende Gehäuse vorgesehen sind, einen angegebenen Betriebsbereich von mindestens minus 25 bis 70 Grad aufweisen und nicht einen typischen reinen Innenbereich.
Aus präzisen Messwerten werden zuverlässige Net-Metering-Abrechnungen
Die Genauigkeit der Net-Metering-Gutschrift hängt vollständig von der korrekten Trennung der exportierten Energie von der verbrauchten Energie zu jedem Zeitstempel ab, nicht nur von der monatlichen Gesamtsumme. Streitigkeiten über Versorgungsabrechnungen sind in der Regel auf eine Überwachungslücke genau zu den Zeiten zurückzuführen, in denen der Export am höchsten ist, typischerweise mittags, und wenn ein grober oder verzögerter Messwert die Zahl am stärksten verzerrt.
Beachten Sie, wie sich die Lücke zwischen den beiden Linien in der Nähe der Sonnenmitte vergrößert, also genau dem Fenster mit dem größten Exportvolumen und daher dem größten finanziellen Aufschwung, wenn dieser Datenpunkt falsch ist. Präzisionsmessungen schließen diese Lücke und liefern sowohl dem Hausbesitzer als auch dem Energieversorger eine übereinstimmende, überprüfbare Zahl.
Vergleich von Überwachungsansätzen nebeneinander
Keine einzelne Überwachungsmethode ist in jeder Hinsicht erfolgreich, aber die Kompromisse werden deutlich, wenn Genauigkeit, Sichtbarkeit, Fehlererkennung, einfache Installation und Datengranularität auf die gleiche Skala gebracht werden.
Die Wechselrichteranzeige bleibt auf den ersten Blick nützlich, und ein eigenständiger Zähler schließt einen Teil der Genauigkeitslücke, aber nur ein drahtloser Knoten mit dedizierten Sensoren deckt alle fünf Dimensionen gut genug ab, um sowohl Diagnose als auch Abrechnung gleichzeitig zu unterstützen.
Aufbau einer Solaranalysestrategie für Privathaushalte, die tatsächlich skaliert werden kann
Das Sammeln von Daten ist einfach; Die konsequente Anwendung ist der schwierigere Teil. Ein Überwachungssetup verdient nur dann seinen Lebensunterhalt, wenn es eine Routine unterstützt und nicht nur ein Dashboard, das nach der ersten Woche niemand mehr öffnet.
- Legen Sie in den ersten beiden Wochen bei klarem Himmel einen Basiswert fest, damit zukünftige Vergleiche einen fairen Bezugspunkt haben
- Definieren Sie Warnschwellenwerte relativ zu dieser Basislinie, z. B. ein tägliches Defizit von zehn Prozent gegenüber der erwarteten Produktion für die Saison
- Exportieren Sie monatliche Zusammenfassungen, anstatt sich nur auf die Live-App-Ansicht zu verlassen, da langfristige Verschlechterungstrends täglich leicht zu übersehen sind
- Überprüfen Sie alle Leistungssensorik Vergleichen Sie die Messwerte vierteljährlich mit der Stromrechnung, um Kalibrierungsabweichungen frühzeitig zu erkennen
Haushalte, die neben der Solarenergie auch Batteriespeicher betreiben, profitieren noch mehr von detaillierten Daten, da Lade- und Entladezyklen vom Netzimport und Solarexport getrennt werden müssen, um zu sehen, ob die Batterie tatsächlich den Spitzenverbrauch reduziert oder einfach nur ohne messbare Einsparungen läuft.
Eine praktische Rollout-Roadmap
- Überprüfen Sie die Berichtsgenauigkeit des vorhandenen Wechselrichters anhand einer einzelnen bekannten Gerätelast, um festzustellen, wie weit die Basislinie entfernt ist
- Wählen Sie den Sensortyp basierend auf dem Schalttafelplatz und der Frage, ob die Verkabelung während der Installation sicher spannungsfrei geschaltet werden kann
- Stellen Sie sicher, dass die lokale Wi-Fi-Abdeckung das Verteilerfeld erreicht, oder planen Sie einen Signalverstärker ein, wenn das Feld in einer freistehenden Garage steht
- Registrieren Sie das Messgerät bei einem Dashboard-Konto und lassen Sie es zwei volle Wochen lang laufen, bevor Sie Alarmschwellenwerte festlegen
- Überprüfen Sie die monatlichen Zusammenfassungen anhand der Stromabrechnungen für mindestens einen vollständigen Abrechnungszeitraum, um die Genauigkeit der Nettomessung zu überprüfen
Häufig gestellte Fragen
F1: Wie viel genauer ist ein dedizierter Energiezähler im Vergleich zur integrierten Anzeige eines Wechselrichters?
Ein dedizierter Zähler mit einer Genauigkeitsklasse von 0,5 oder 1,0 reduziert den Meldefehler typischerweise auf deutlich unter zwei Prozent, verglichen mit Wechselrichteranzeigen, die unter realen Bedingungen um fünf Prozent oder mehr abweichen können.
F2: Muss bei einem drahtlosen IoT-Energiezähler das Panel neu verkabelt werden?
In den meisten Fällen nein. Split-Core-Stromsensoren klemmen sich ohne Unterbrechung um vorhandene Leiter, sodass sich die Installation weitgehend auf die Montage des Messgeräts und die Verbindung mit einem lokalen Wi-Fi-Netzwerk beschränkt.
F3: Kann diese Art der Messung einen fehlerhaften Panel-Strang erkennen, bevor die Leistung sichtbar sinkt?
Ja, wenn Strom und Spannung pro String oder pro Zweigstromkreis verfolgt werden, zeigt sich in den Daten ein allmählicher Effizienzabfall Tage oder Wochen, bevor er auf einer monatlichen Rechnung spürbar wird.
F4: Ist eine bidirektionale Messung für jede Installation erforderlich?
Dies ist für jedes System erforderlich, das am Net Metering teilnimmt, da Import und Export separat erfasst werden müssen, damit der Energieversorger die Gutschriften genau berechnen kann.
F5: Wie oft sollte die Sensorkalibrierung überprüft werden?
Eine jährliche Überprüfung anhand einer bekannten Last ist im Allgemeinen für die Nutzung in Wohngebieten ausreichend, obwohl Systeme in Umgebungen mit hohen Temperaturen aufgrund der größeren thermischen Drift von einer halbjährlichen Überprüfung profitieren.
