AC -Präzisionsstromverteilung Überwachung des Energiemessgeräts für das Rechenzentrum

AC -Eingangslinie des Rechenzentrums

Independent 2 Kanäle Drei-Phasen-Einlass

2.-63. Harmonische

8di 4do 1 temp. und Luftfeuchtigkeit

Ethernet -Kommunikation (optional)

3 Kanäle RS485 Kommunikation

Anfrage senden Kontakt Herunterladen

VORHERIGES: AC Dual Circuits 100 ms schnelles Reaktionsenergiemessgerät mit externen CTs für Balkon PV
NÄCHSTES: Mid Certified AC Einphase -Energiemessgerät mit externer CT

Beschreiben

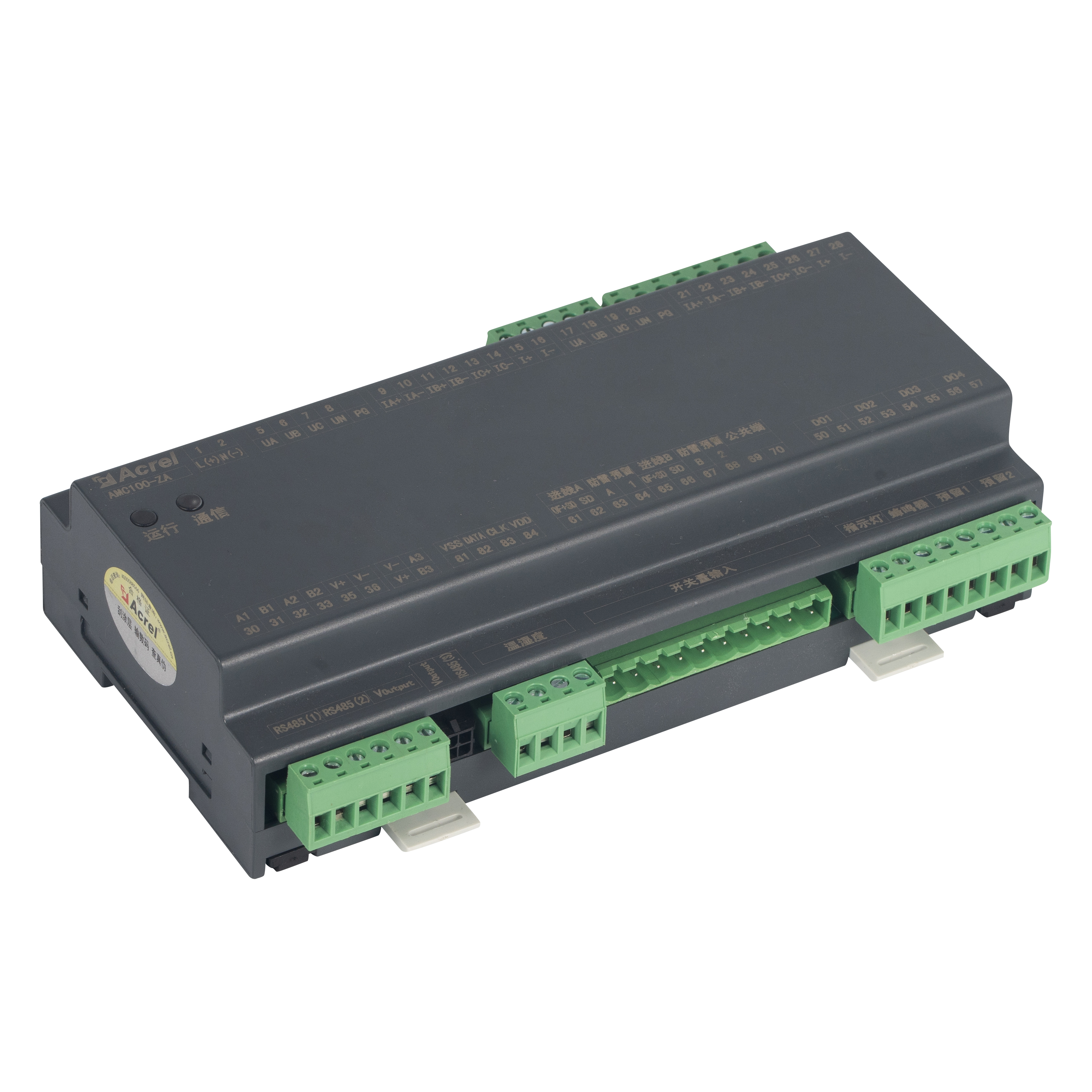

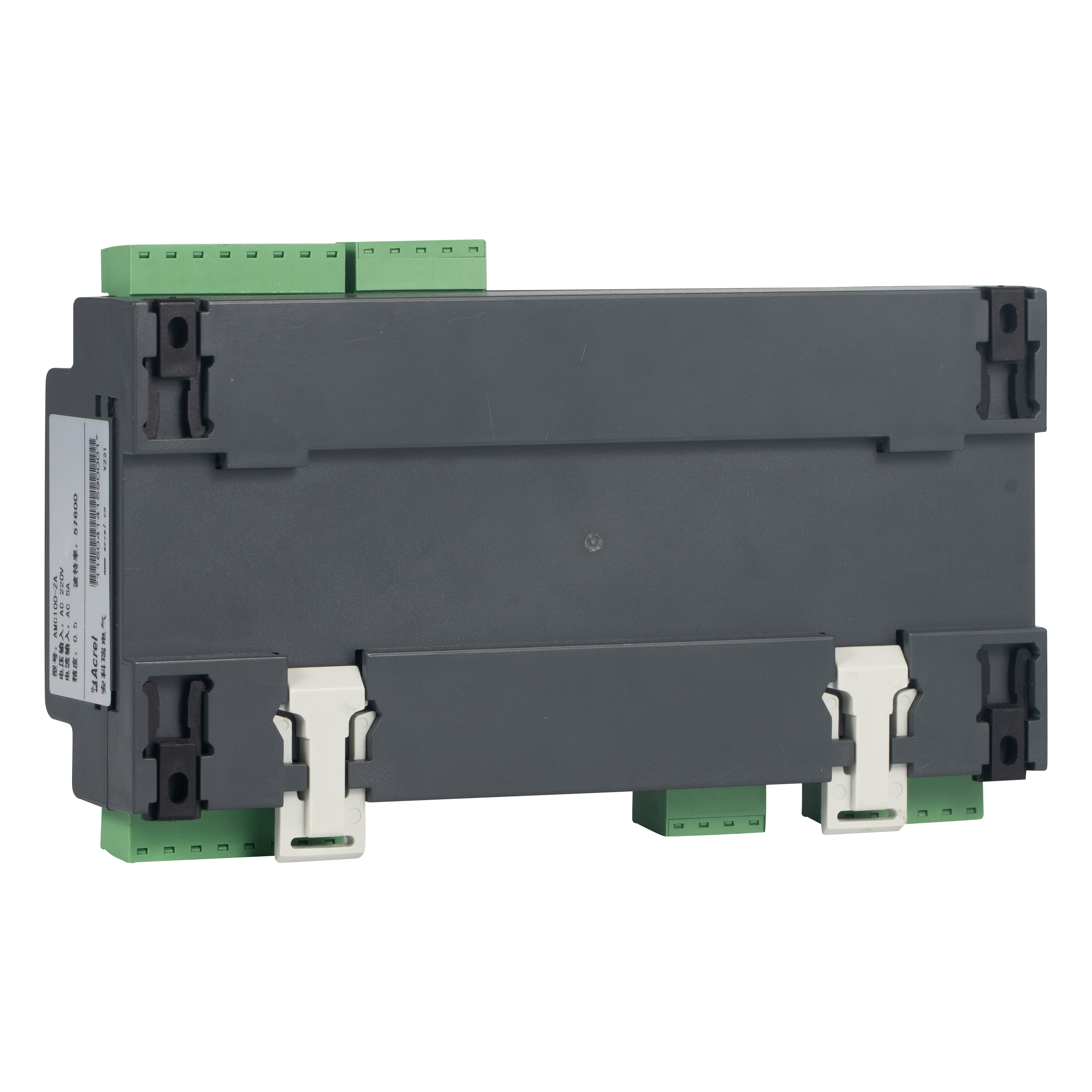

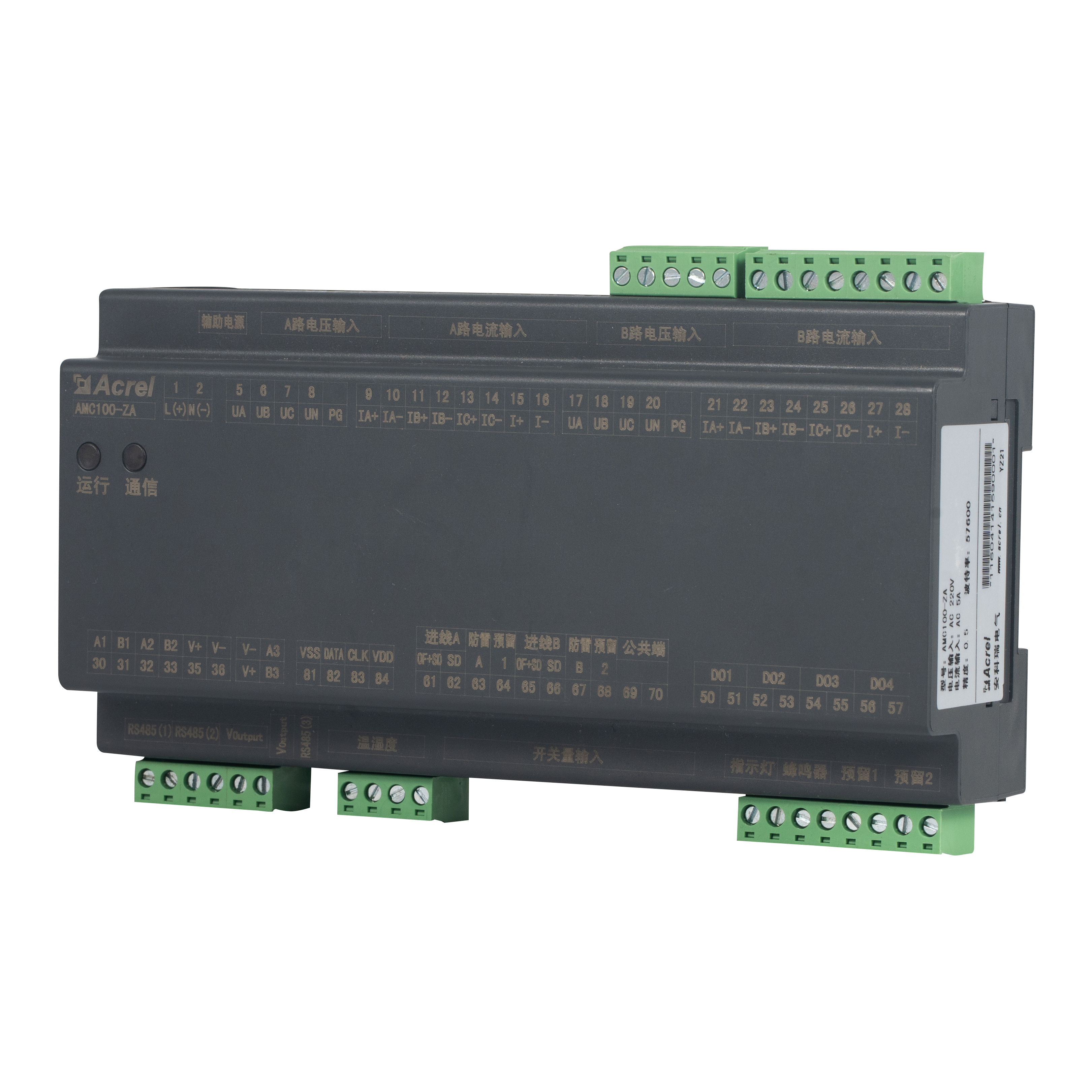

AMC100-ZA ist ACRELs Din-Rail AC Precision Puls-Distribution-Überwachungseinheit für datenzentrale Server-Racks. Es verfolgt gleichzeitig die vollständigen elektrischen Parameter eines B-Dual-Drei-Phasen-Feeds, 192 ausgehende Schaltungen, 8 DI / 4-Statuspunkte, 2 Leckagekanäle, 1 Temperaturzielsensor und 63 Harmonische. Drei RS485 Modbus-RTU-Anschlüsse ermöglichen eine nahtlose BMS/DCIM-Integration. Kompakt 180 mm Gehäuse, ± 0,5 % Genauigkeit, Alkanal-Alarmschwellen und sofortige Schalllichtwarnung Slash-Energieabfälle und Ausfallzeiten.

Spezifikationen

Modell		AMC100-ZA
Messparameter		Spannung, Strom, Frequenz, aktive Leistung, Blindleistung, Leistungsfaktor, aktive Energie, reaktive Energie, Null-zu-Boden
Busspannung	Bewertet	220 VAC
	Messbereich	± 20%
	Überlast	Instantane Spannung 2 mal/s
Stromantragskreis	Bewertet	Sekundär 5a
	Reichweite	0 ～ 6a
	Überlast	Kontinuierlich 1,2 mal sofort 10 Mal/Sekunden
Temperatur und Luftfeuchtigkeit	Temperaturbereich	-40 ℃～ 99 ℃
Temperatur und Luftfeuchtigkeit	Luftfeuchtigkeit	20%～ 90%
Eingangsfrequenz		AC45 ～ 65Hz
Messgenauigkeit	Eingehende Linie	Spannungs-/Strompegel 0,2, aktives Leistungs/Energieniveau 0,5, Reaktive Leistungs/Energieniveau 1
	Temperatur	± 1 ℃
	Luftfeuchtigkeit	± 5%
Hilfskraft		AMC100-ZA: Signal zur Stromversorgung (≤ 15w) AMC100-ZA-P220: 220 V Independent Netzteil AMC100-ZA-P24: DC 12-24V Unabhängiges Netzteil
Umfeld	Temperatur	Arbeit: -20 ℃～ 150 ℃ Speicherung: -25 ℃～ 70 ℃
	Luftfeuchtigkeit	Relative Luftfeuchtigkeit ≤ 93%
	Elevation	≤2500 m
Ausgangswechsel		4 Kanäle 3A 250 VAC/3A 30VDC
Eingabe schalten		8 Trockenknoten
Kommunikation		1 isoliertes RS485/Modbus-RTU an das Hintergrundsystem 1 RS485/Modbus-RTU zum Touchscreen 1 RS485/MODBUS-RTU-Verbindungsverbindung nachgeschaltetem Modul Optionale 1-Kanal-Ethernet-Kommunikationsfunktion
Installationsmethode		Din35mm Rail oder Bodplate Installation
Schutzniveau		IP20
Verschmutzungsniveau		2
Sicherheit	Isolierung	Der Isolationswiderstand zwischen allen Klemmen und den leitenden Teilen der Schale beträgt mindestens 100 mΩ
Sicherheit	Spannung standhalten	Eine Spannung und ein Stromsignal // B -Spannung und ein Stromsignal // Ausgangsschalter // Isolierte Kommunikationsport // zwischen anderen Ports erfüllen AC2KV 1 Min. 1 min, Schaltereingang und andere Ports sollten AC0.5KV 1 min erfüllen, der Leckstrom sollte weniger als 2 mA, kein Bruch- oder Flasser -Phänomen sein.
Elektromagnetische Kompatibilität	Antistatische Einmischung	Stufe 4
	Antielektrische schnelle transiente Ausbrüche	Stufe 3
	Anti-Surge-Interferenz	Stufe 4
	Widerstand gegen Radiofrequenz elektromagnetische Feldstrahlung	Stufe 3

Dimensions- und Schaltplan

Anwendungsszenario

Data Center EMS Lösung

Anwendung der Arbeitsstelle
