AIM-D500-CA DC DIN-Schienen-Isolationsüberwachungsgerät IMD mit IEC61557-8

IEC61557-8

Überwachung der DC -Ladestation DC

Nennspannung: 50 V ~ 1000 V

Übereinstimmung mit dem Chademo 3.0 & Combined Lading System (CCS)

Unterspannungs- und Überspannungserkennung

Stoppenmodus zum Deaktivieren des Messpulsgenerators

Anfrage senden Kontakt Herunterladen

VORHERIGES: UL-zertifizierte DC-Dual-Kanäle 0-1000V Energy Messgerät für EV-Ladegerät
NÄCHSTES: AIM-D100-te DC DIN-Schienen-Isolationsüberwachungsgerät IMD mit LCD-Display

Beschreiben

ACREL AIM-D500-CA DC-Isolationsmonitor ist ein modernes Gerät, das für 0-1000-V-DC-Systeme ausgelegt ist, um die Sicherheit der Stromversorgung durch kontinuierliche Überwachung des Isolationswiderstands in IT-Systemen zu gewährleisten.

Es erfüllt die Anforderungen von IEC 61557-8 und ist mit dem kombinierten Ladesystem (CCS) und dem Chademo 3.0-Standard kompatibel.

Es kann den Isolationswiderstand von DC -Ladestationen mit einem Nennsystemspannungsbereich von 50 V bis 1000 V überwachen.

Das Gerät verfügt über eine viermodulige Gehäuse und eine DIN-Rail-Montage, die es einfach macht, vorhandene Systeme zu installieren und in die Integration zu integrieren.

Es hat auch die Fähigkeit, die Systemspannung zu messen und Unterspannungs- und Überspannungsbedingungen zu erfassen.

In seinem Stoppmodus können Benutzer den Messimpulsgenerator über das Modbus -Protokoll, das Gerätemenü oder über eine externe Taste deaktivieren.

Der AIM-D500-CA ist eine ideale Lösung für Anwendungen wie Kraftwerke, Umspannwerke, EV-Ladegeräte, UPS-Systeme und Solarsysteme.

Spezifikationen

Artikel		Parameter
Versorgungsspannung	Versorgung Spannung uns	AC/DC 85 ~ 265 V
	Frequenz	50/60 Hz
	Stromverbrauch	≤ 5 w
IT - - -System wird überwacht	Nominal Systemspannung mit ACPD300Anwesend UN	DC 50 … 1000V
IT - - -System wird überwacht	Nominal Systemspannung ohne ACPD300, UN	DC 50 … 400V
Antwortwerte	Antwortwert (Isolierung Vorwarnung)	Isolierung Alarmgrenzwert … 2m Ω
	Antwortwert (Isolationsalarm)	1k Ω… 2m Ω
	Relativ Unsicherheit	± 15%, ± 2k Ω
	Unterspannung Erkennung	(80%~ 100%) un (aus) *
	Überspannungserkennung	(100%~ 120%) un (aus) *
	Genauigkeit	1%, ± 1V
CCS und Chademo 3.0 -Modus	Zulässige Systemleckskapazität von Systemen	≤ 20 μf
	Messung und Anzeigebereich des Isolationswiderstands	1k Ω… 2m Ω
	Messung Unsicherheit / Relative Unsicherheit	C e ≤ 5 μf : ± 15%, ± 2 k Ω

		C e > 5 μf und r F > 100 k Ω : ± 15%
	Ansprechzeit	≤ 10s
Schnittstelle		RS485/Modbus-RTU
Relaisausgabe		2 x 1 N/o Kontakt, Wechselstrom 250 V, 3a, DC 30 V, 5a
Umfeld	O Perationstemperatur	- 1 0 ℃ ~ 55 ℃
	S Toragemperatur	- 2 0 ℃ ~ 70 ℃
	H UMVICITY	≤ 95%relat , Keine Kondensation und ätzendes Gas
	A Ltitude	≤2000m
Gewicht	AIM-D500-CA	244.3g
Gewicht	ACPD300	86.1g
Zertifizierung	CE, IEC, ROHS

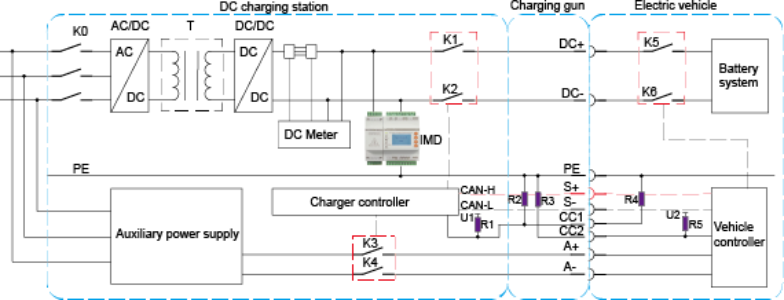

Dimensions- und Schaltplan

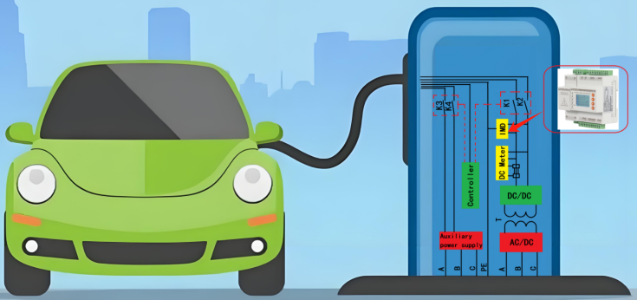

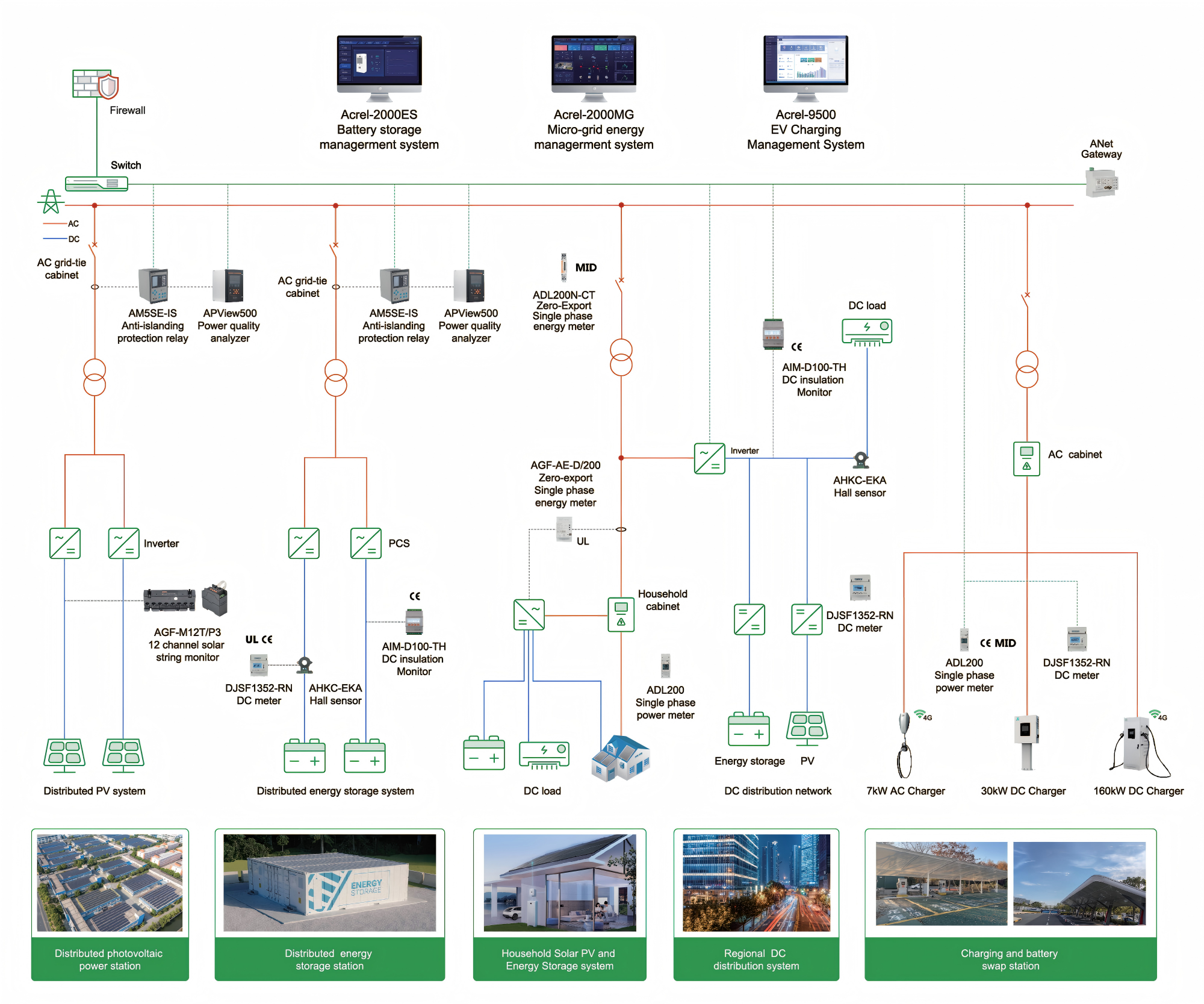

Anwendungsszenario
