DC -Präzisionsleistungsverteilung Überwachung des Energiemessgeräts für Rechenzentrum

Rechenzentrum DC eingehende Linie

Independent 2 Kanäle Drei-Phasen-Einlass

2.-63. Harmonische

8di 4do 1 temp. und Luftfeuchtigkeit

Ethernet -Kommunikation (optional)

3 Kanäle RS485 Kommunikation

Anfrage senden Kontakt Herunterladen

VORHERIGES: Mid Certified 360A Direct Input DC Energy Messgerät für EV -Ladegerät
NÄCHSTES: DC 6 -Kanäle -48V Energiemessel für die Telekommunikationsbasisstation

Beschreiben

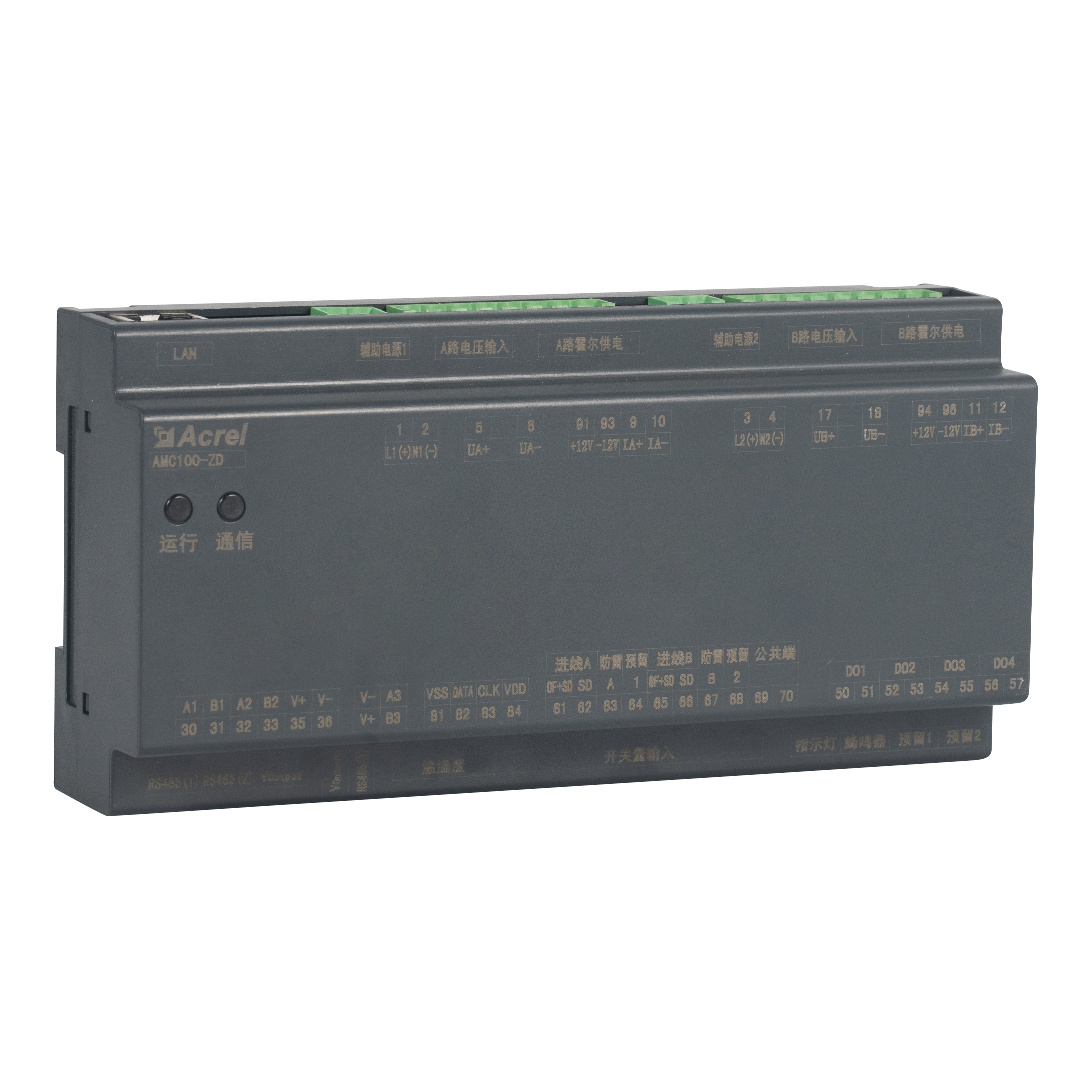

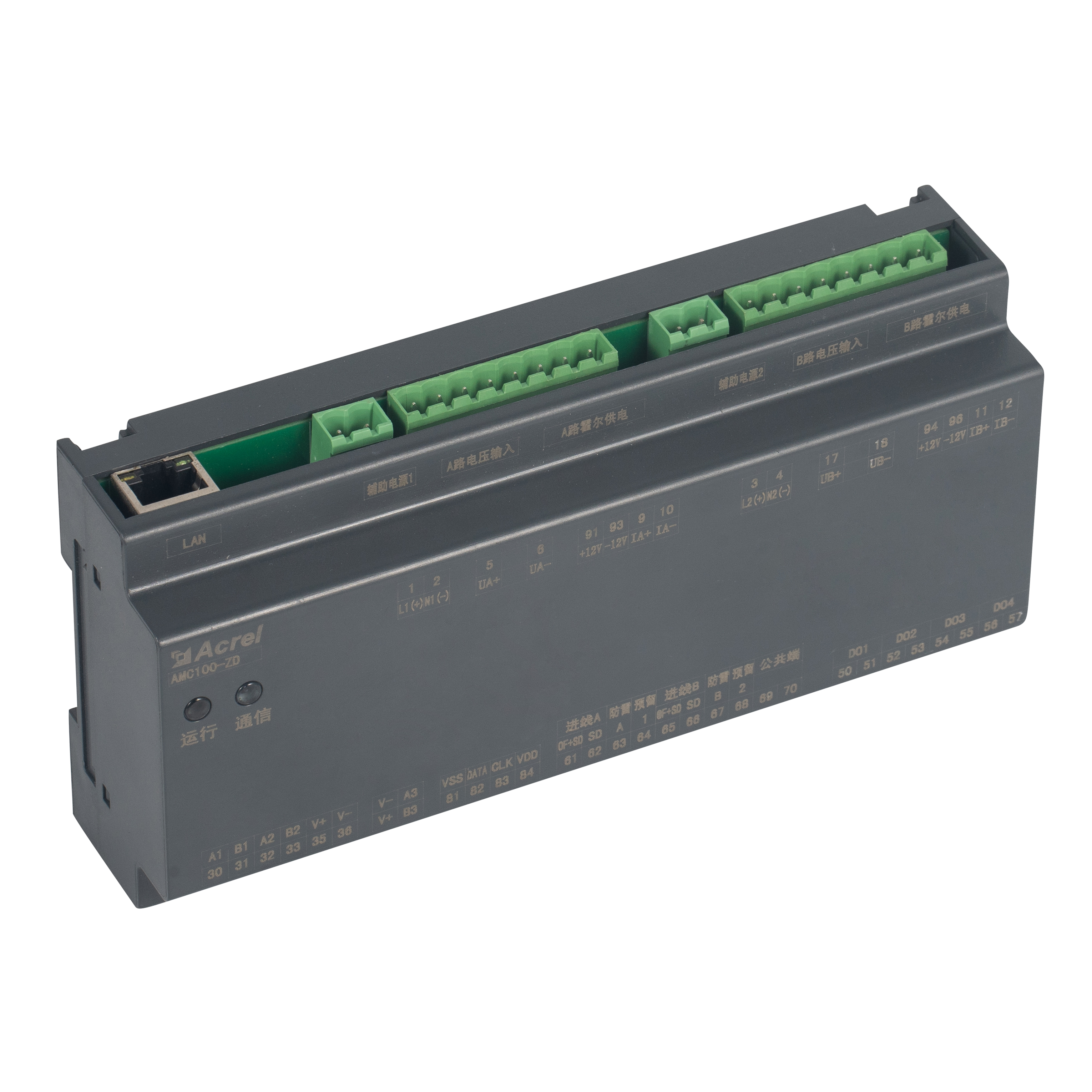

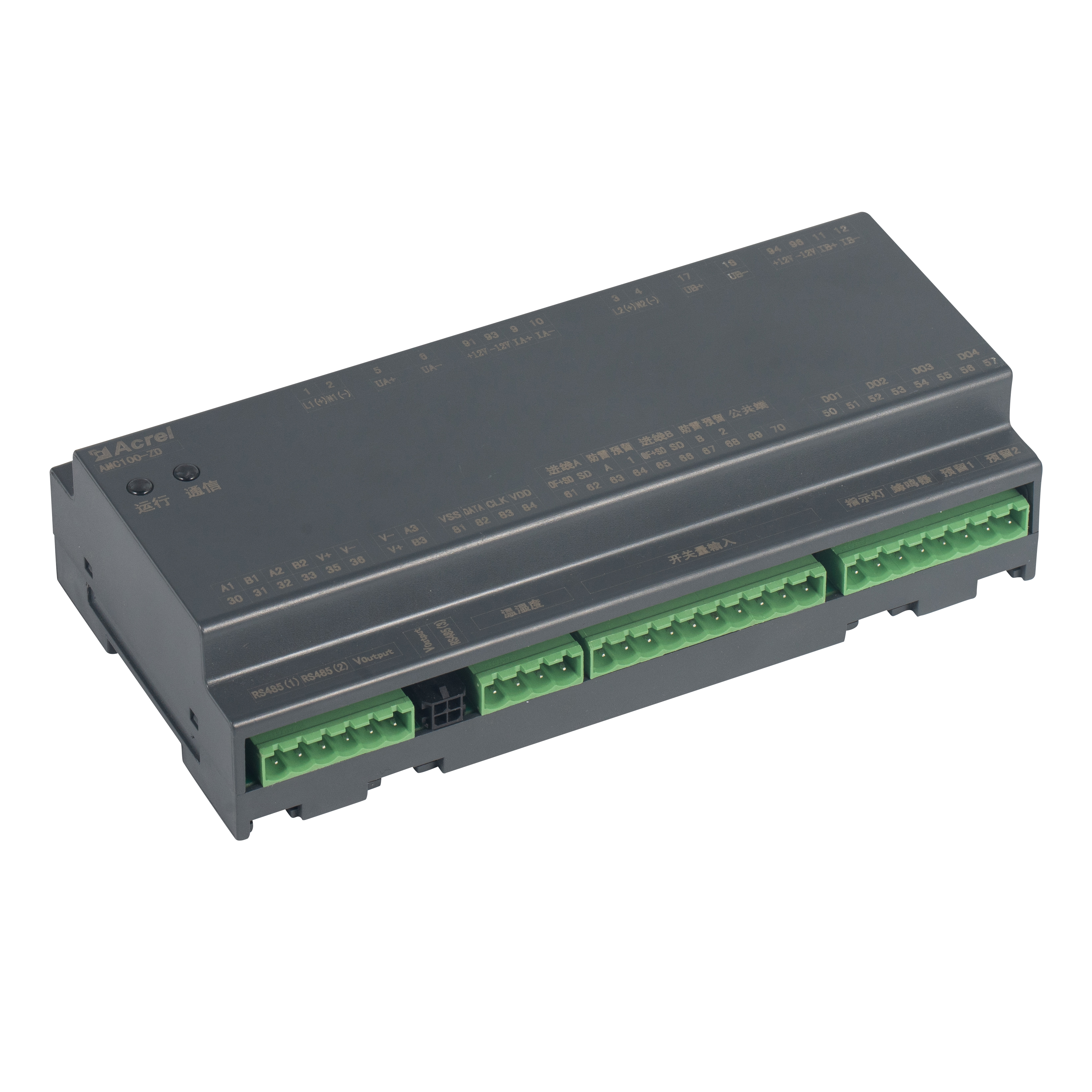

AMC100-ZD ist Acrel's Din-Rail DC Precision Power-Distribution-Überwachungseinheit für datenzentrale Server-Racks. Es verfolgt gleichzeitig die vollständigen elektrischen Parameter eines B-Dual-Drei-Phasen-Feeds, 192 ausgehende Schaltungen, 8 DI / 4-Statuspunkte, 2 Leckagekanäle, 1 Temperaturzielsensor und 63 Harmonische. Drei RS485 Modbus-RTU-Anschlüsse ermöglichen eine nahtlose BMS/DCIM-Integration. Kompakt 180 mm Gehäuse, ± 0,5 % Genauigkeit, Alkanal-Alarmschwellen und sofortige Schalllichtwarnung Slash-Energieabfälle und Ausfallzeiten.

Spezifikationen

Modell		AMC100-ZD
Gemessene Parameter		Spannung, Strom, Strom, elektrische Energie, Umgebungstemperatur und Luftfeuchtigkeit
Busspannung	Bewertet	48VDC, 240VDC, 336VDC
	Messbereich	± 20%
	Überlast	Instantane Spannung 2 -mal pro Sekunde
Stromantragskreis	Bewertet	5v （ Hallsensor, ± 12 V von AMC100-ZD angetrieben ）
Stromantragskreis	Überlast	Die Dauer beträgt 1,2 -mal, sofort 10 Mal/Sekunde
Temperatur und Luftfeuchtigkeit	Temperaturbereich	-40 ℃ ～ 99 ℃
Temperatur und Luftfeuchtigkeit	Luftfeuchtigkeit	20% ～ 90%
Messgenauigkeit	Spulen	Spannungs-/Strompegel 0,5, Strom-/elektrisches Energieniveau 1
	Temperatur	± 1 ℃
	Luftfeuchtigkeit	± 5%
Hilfs liefern		AMC100-ZD : Signalleistung （ ≤ 15W ）
		AMC100-ZD-P24 : DC 12-24V Unabhängiges Netzteil
		AMC100-ZD-P220 :
		1 、 Wenn die konstante Spannung DC 240 V ist 、 DC336V, angetrieben von AC220V 、 DC240V 、 DC336V Unabhängige Versorgung
		2 、 Wenn die konstante Spannung DC 48 V ist, angetrieben durch DC48V -unabhängige Versorgung
Umfeld	Temperatur	Betrieb : -15 ℃ ～ 55 ℃ Lagerung : -25 ℃ ～ 70 ℃
	Luftfeuchtigkeit	Relative Luftfeuchtigkeit ≤ 93%
	Höhe	≤2500 m
Ausgangswechsel		4-Wege 3A 250 VAC /3A 30VDC
Eingabe schalten		8 Trockenknoten
Kommunikation		1 Kanal isoliert RS485/Modbus-RTU an das Hintergrundsystem
		1 RS485/Modbus-RTU zum Touchscreen
		1 RS485/MODBUS-RTU-Verbindung zum nachgeschalteten Modul
		1-Kanal-Ethernet-Kommunikationsfunktion ist optional
Installation		Methode Din35mm Schiene oder Bodenplatte Installation
Schutzniveau		IP20
Verschmutzungsniveau		2
Sicherheit	Isolierung	Der Isolationswiderstand zwischen allen Klemmen und den leitenden Teilen an der Hülle muss mindestens 100 mΩ betragen
Sicherheit	Spannung standhalten	Spannungs- und Stromsignal der Leitung A // Spannung und Stromsignal des Leitung B // Ausgangsumgabe // Isolierte Kommunikationsport // Zwei andere Anschlüsse sollten AC2KV für 1 min erfüllen, das Schalten der Eingabe und andere Ports sollte AC0.5KV für 1 Minute erfüllen, und Leckstrom sollte nicht 2MA, kein Bruch oder Flaskenphenomen sein.
	Antistatische Einmischung	Ebene 4
Elektromagnetische Kompatibilität	Reaktanz schnell transienten Impuls	Stufe 3
	Schubfestigkeit	Stufe 4
	Elektromagnetische Strahlung von Funkfrequenz	Stufe 3

Dimensions- und Schaltplan

Anwendungsszenario

Data Center EMS Lösung

Anwendung der Arbeitsstelle
