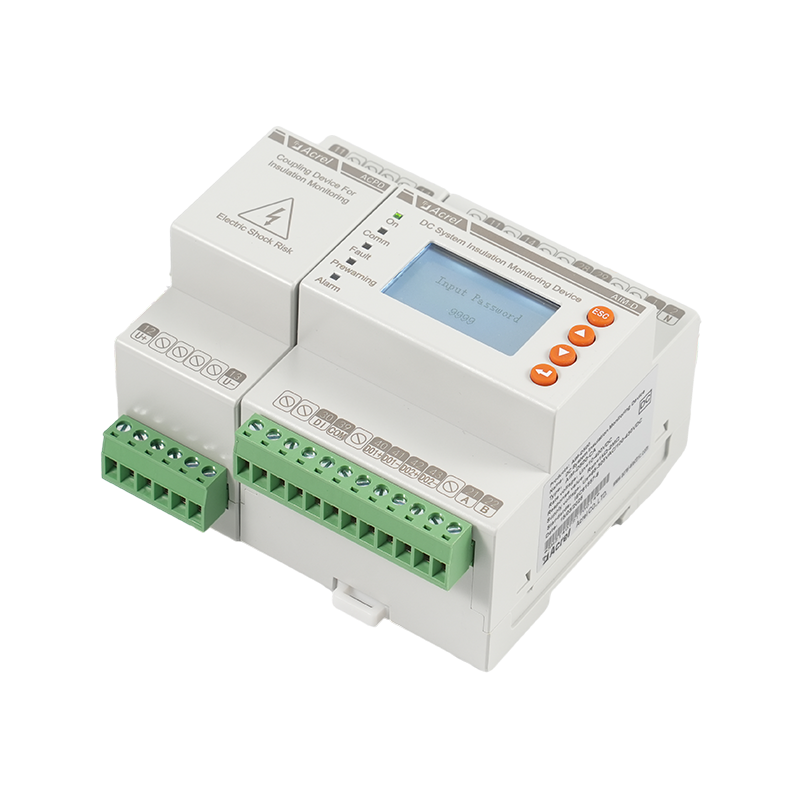

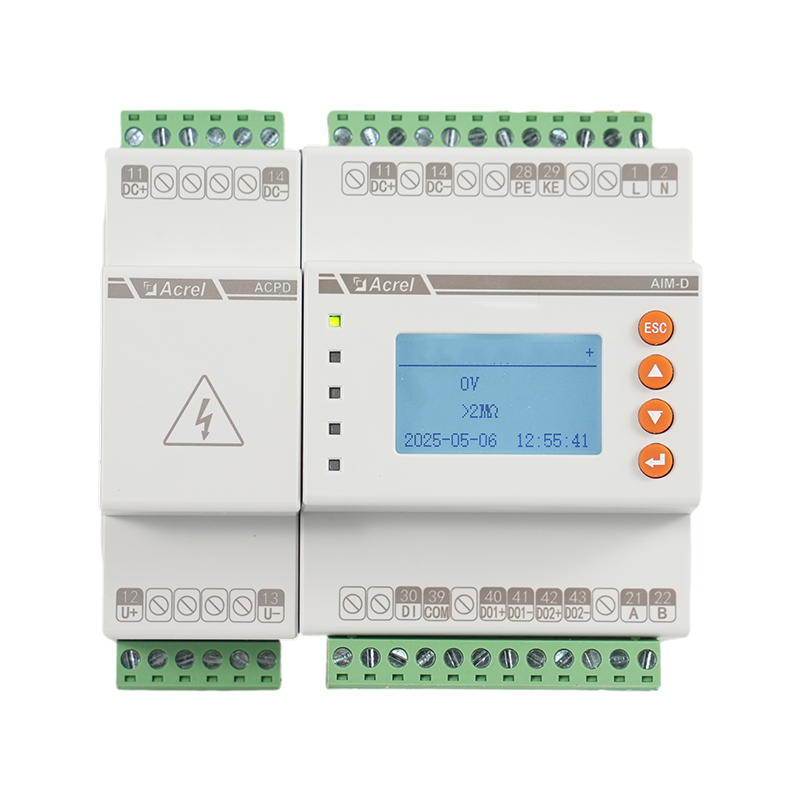

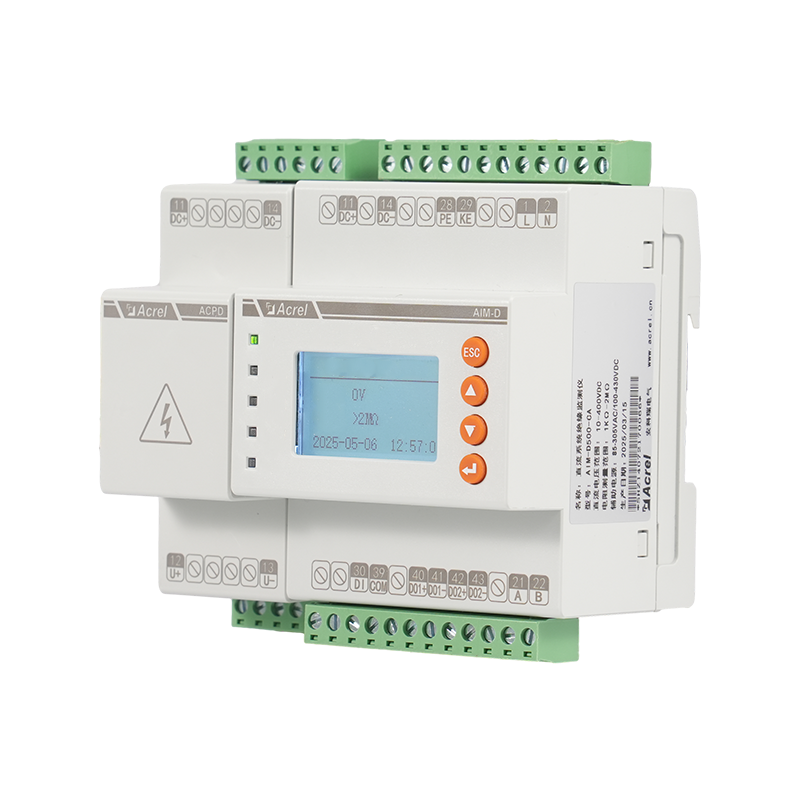

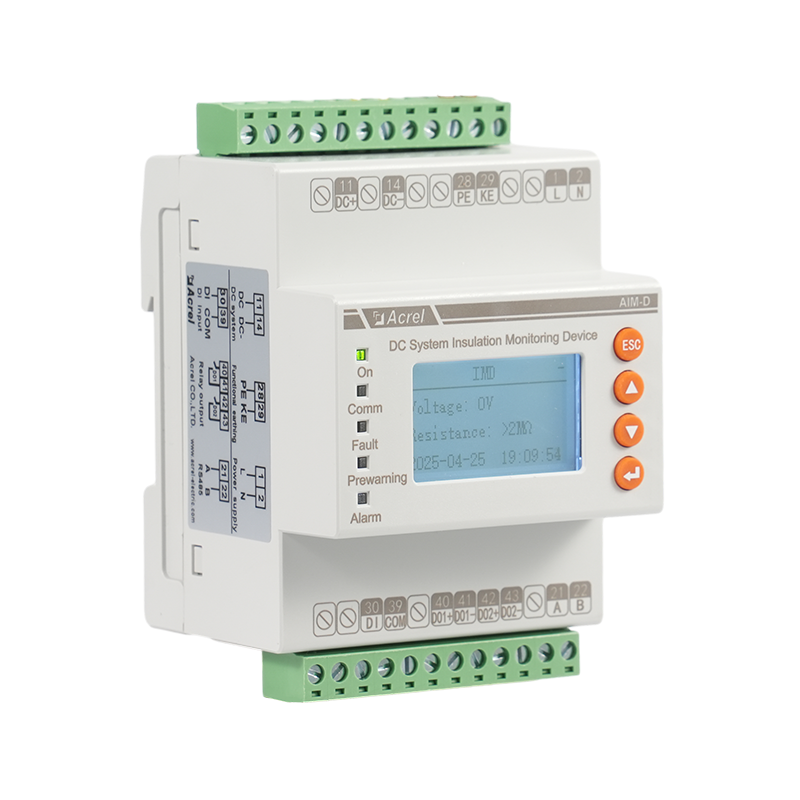

AIM-D500-CA DC DIN-Schienen-Isolationsüberwachungsgerät IMD mit IEC61557-8

IEC61557-8

Widerstandsüberwachung

Überspannung und Unterspannungsalarm

Warnung und Alarm

LED -Anzeige/LCD -Anzeige

3 Kanäle Relaisausgabe

Ereignisrekord

Anfrage senden Kontakt Herunterladen

VORHERIGES: Kein vorheriges Produkt
NÄCHSTES: AIM-D100-TH DC Hutschienen-Isolationsüberwachungsgerät (IMD) mit LCD-Anzeige

Beschreiben

AIM-D500-CA DC-Isolationsmonitor ist für 0-1000V DC-Systeme ausgelegt. Es stellt die Sicherheit der Stromversorgung sicher, indem die Isolationsbeständigkeit in IT -Systemen kontinuierlich überwacht wird. Es warnt vor potenziellen Problemen, wenn der Isolationswiderstand unter die festgelegten Werte fällt und es ideal für Anwendungen wie Kraftwerke, Umspannwerke, EV -Ladegeräte, UPS und Solarsysteme.

Spezifikationen

Technischer Parameter		Technische Spezifikationen
Hilfskraft		85-305 VAC/100-430VDC
Maximaler Stromverbrauch		≤ 5 W

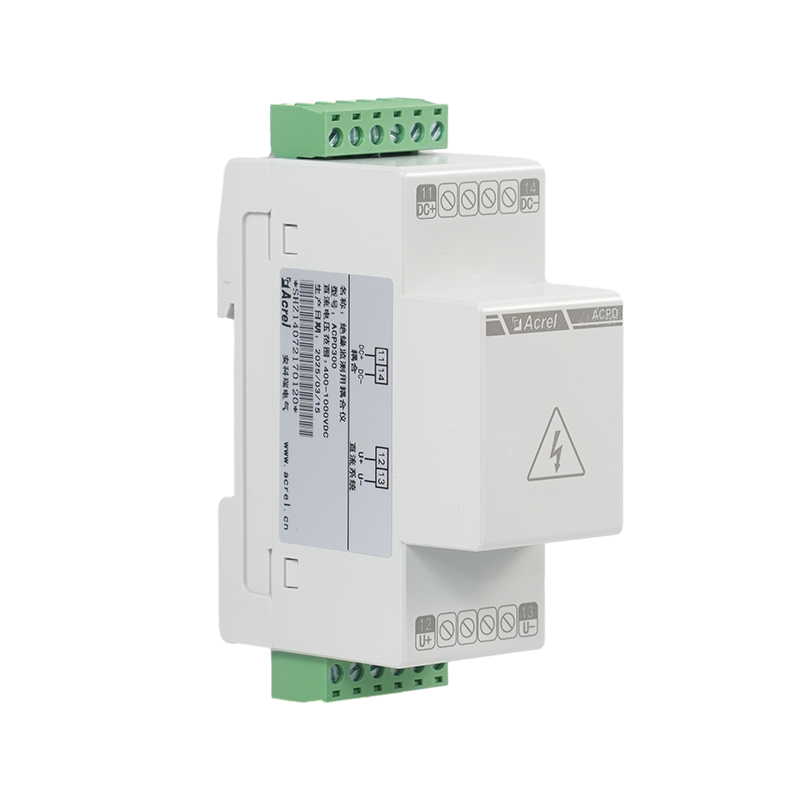

IT -System wird überwacht	Nennsystemspannung mit ACPD300, UN	DC 0… 1000V

	Nennsystemspannung ohne ACPD300, UN	DC 0… 4 00V
	Toleranz	20%
Reaktionswerte	Reaktionswert (Isolationsvorwarnung)	Isolationsalarmbegrenzungswert … 2m Ω

	Reaktionswert (Isolationsalarm)	1k Ω… 2m Ω
	Relative Unsicherheit	± 15%, ± 2k Ω
	Unterspannungserkennung	(80%~ 100%) un (aus)
	Überspannungserkennung	(100%~ 120%) un (aus)
	Genauigkeit	1%, ± 1V
Systemspannung	Messbereich	0V … 1200V
	Relative Unsicherheit	1%, ± 1V
	Interne Gleichstromimpedanz	＜ 1 Mω
CCS und Chademo 3.0 -Modus	Zulässige Systemleckskapazität von Systemen	≤ 20 μf

	Messung und Anzeigebereich des Isolationswiderstands	1kΩ… 2mΩ
	Messunsicherheit / relative Unsicherheit
	Ce ≤ 5 & mgr ;f	± 15%, ± 2 kΩ
	Ce> 5μf und rf> 100 kΩ	± 15%
	Ran = 2,0x RF und CE = 1 μf	≤ 10s
	Acc. zu IEC 61557-8
Anzeige	Passwort	0000… 9999 (0001)

	Anzeige	LCD, 128x64 Punktmatrix
Zeitliche Reaktion	Startverzögerung	0… 10s (0s)

	Ansprechzeit	0… 99s (0s)*
	Verzögerung bei der Veröffentlichung	0… 99s (0s)*
Schnittstelle	Schnittstelle / Protokoll	RS485/Modbus-RTU

	Baudrate	4800.9600.115200.19200.38400 Bps (115200 Bps)
	Kabellänge (9600bit / s)	≤ 1200 m
	Kabel: Verdrehte Paare	Min. J (ST) Y 2x0.75
	Abschlusswiderstand	120 Ω (0,25W), extern, kann verbunden werden
	Geräteadresse	1… 30 (1)
Schaltelemente	Schaltelemente	2 x 1 N/o Kontakt

	Arbeitsweise	N/C, N/O -Operation (n/o)
	Elektrische Lebensdauer unter Nennbetriebsbedingungen	20.000.000 Zyklen
Kontaktdaten	Bewertungsspannung	AC 250V, DC 30 V

	Bewerten Betriebsstrom	AC 250 V, 3A, DC 30V, 5a
Umgebung	Betriebstemperatur	-10 ℃ ~ 55 ℃

	Lagertemperatur	-20 ℃ ~ 70 ℃
	Luftfeuchtigkeit	≤ 95%RH, keine Kondensation und korrosives Gas
	Höhe	≤2000m
Andere	Betriebsart	Kontinuierlicher Betrieb

	Schutzgrad interne Komponenten	IP30
	Schutzanschlussgrad	IP20
	Verschmutzungsabschluss	III
	Installation	DIN -Schienenmontage
	Gewicht	244,3 g

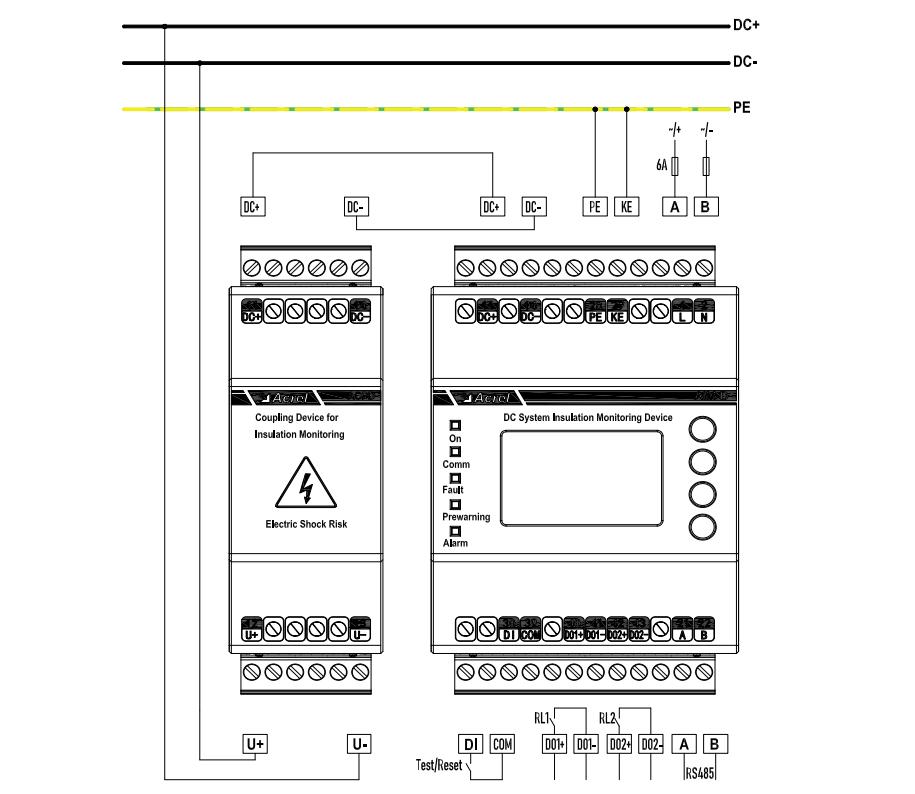

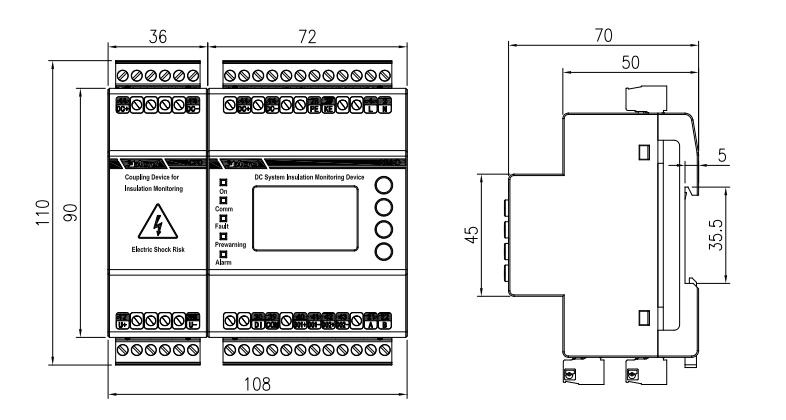

Dimensions- und Schaltplan

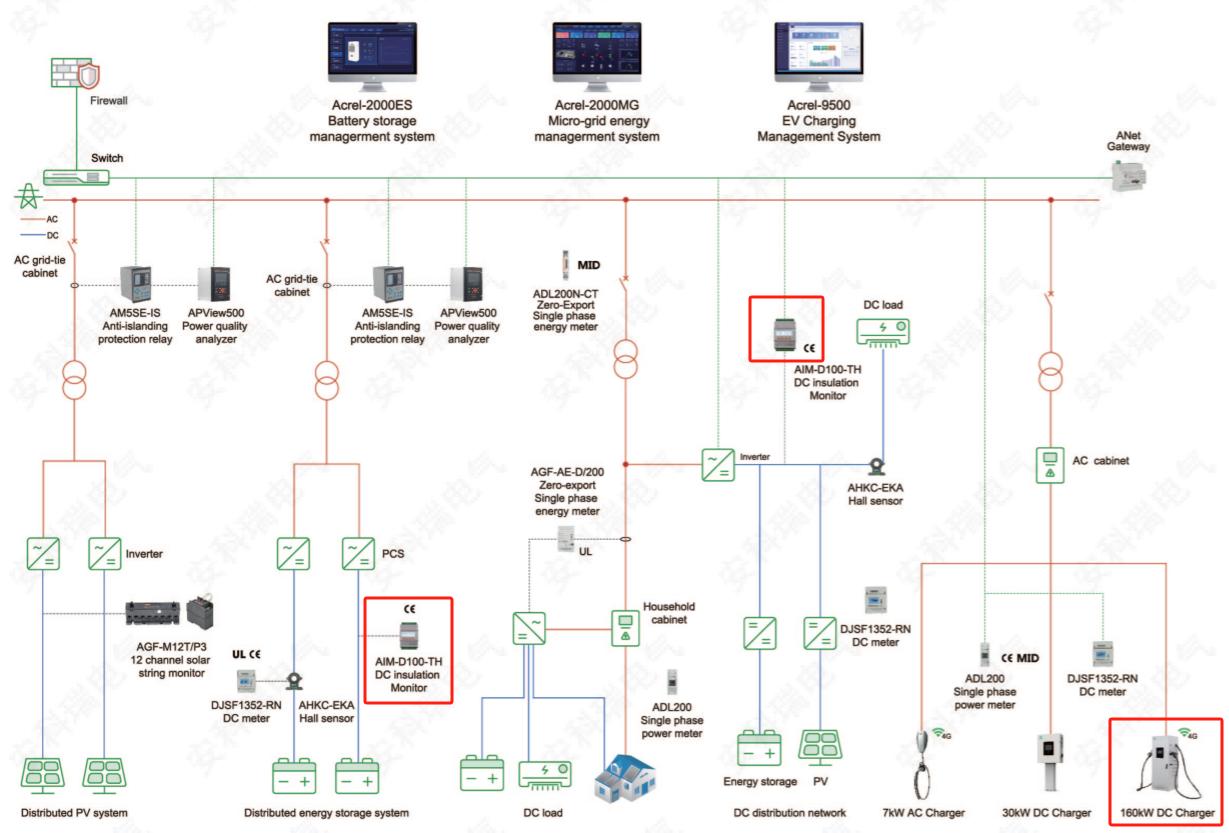

Anwendungsszenario
