APView400 Class -A -Zertifikatqualitätsanalysator

IEC61000-4-30 ED3 Klasse A Zertifikat

IEC60253-22 Klasse 0,2s

Störungswellenformaufzeichnung

Erkennung von Störrichtung

2000 Wellenformaufzeichnung

5000 SOE -Aufnahme

Anfrage senden Kontakt Herunterladen

VORHERIGES: Kein vorheriges Produkt
NÄCHSTES: Kein nächstes Produkt

Beschreiben

ACREL APVIEW400 Power Quality Analyzer ist ein professionelles Stromversorgungsgerät für das PQM -System. Es entspricht IEC61000 - 4 - 30 ED3 Klasse A und IEC60253 - 22 Klasse 0,2S Standards. Bei fortschrittlichen Funktionen wie Erkennung von Störungenwellenform- und Störungsrichtung kann es über 2000 Wellenformen und eine 5000 -Sequenz von Ereignissen (SOE) aufzeichnen. Es verfügt außerdem über eine hohe Präzisionsmessung, eine hohe Leistungsmulti -Kernplattform und ein eingebettetes Betriebssystem. Das Gerät ist für Stromversorgungssysteme bis zu 35 kV geeignet und wird in Branchen wie Halbleitern, Petrochemikalien, Stahl, Krankenhäusern, Rechenzentren und Transportmitteln häufig eingesetzt. Es unterstützt auch verschiedene Kommunikationsprotokolle wie Modbus - RTU, Modbus - TCP und IEC61850 mm, was es zu einer umfassenden Lösung für die Leistung macht - Qualitätsüberwachung.

Spezifikationen

Technischer Parameter	Wert
Wertwert	Wechselstromspannung: AC/DC220V, AC/DC110V oder DC48V
Wertwert	Wechselstrom: AC1A, 5A;
Überlast Kapazität	1,2in, kontinuierliches Arbeiten
	20 Mal für 1 Sekunde
	20 Mal für 1 Sekunde
Stromversodergung	Bewertung: AC/DC220, AC/DC110V oder DC48V
	Zulässige Abweichung: -20% - 20%
	Stromverbrauch: ≤ 15W
Stromverbrauch	≤ 0,5 VA (Einphase)
Messung von Wut	0-1.2in
Digitale Ausgabe	Mechanische Lebensdauer: ≥ 10000
	Ausgangsmodus: Passive Kontakte
	Schaltkapazität: ≤4000W or ≤384va
	On-State aktuell: ≥ 16a (AC250V/DC24V) im kontinuierlichen Modus;
	≥ 30a für einen kurzfristigen (200 ms)
	≥ 30a für einen kurzfristigen (200 ms)
Genauigkeit	Klasse 0,5




	RMS -Spannung: ± 0,1%
	RMS -Strom: ± 0,1%
	P, Q, S: ± 0,2%
	Leistungsfaktor: Klasse 0.5
	Spannungsabweichung: 0,1%
	Frequenzabweichung: ± 0,001 Hz
	Frequenzabweichung: ± 0,001 Hz
Kommunikation	RS485, Modbus-RTU-Protokoll; Ethernet.
Drei-Phasen-Unwucht	Spannung aus Unwalance: ± 0,15%
Drei-Phasen-Unwucht	Strom aus dem Gleichgewicht: ± 1%
Leistungsfrequenzspannung	Zwischen dem Stromversorgungssatz von Klemmen und Signaleingang, Ausgangssatz von Anschlüssen 2kV/1 min (RMS)
Leistungsfrequenzspannung	Zwischen der Schale und allen Klemmen (mit Ausnahme des Satzes der Terminals Referenzspannung von weniger als 40 V) AC 4KV
Temperatur	Betrieb: -10 ℃～ 55 ℃ Speicher: -30 ℃- 80 ℃
Luftfeuchtigkeit	≤ 95%RH, ohne Kondensation ohne korrosives Gas
Höhe	≤ 2500 m

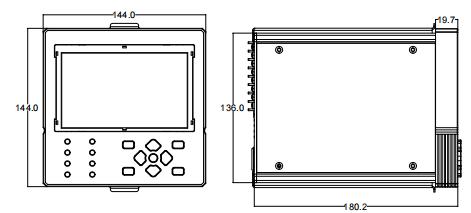

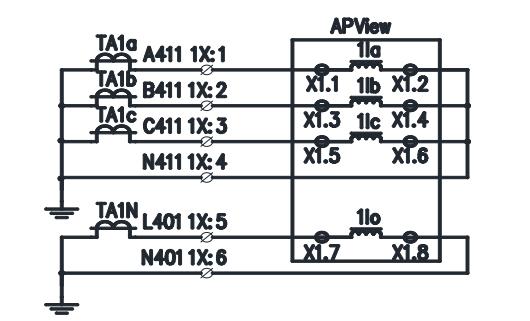

Dimensions- und Schaltplan

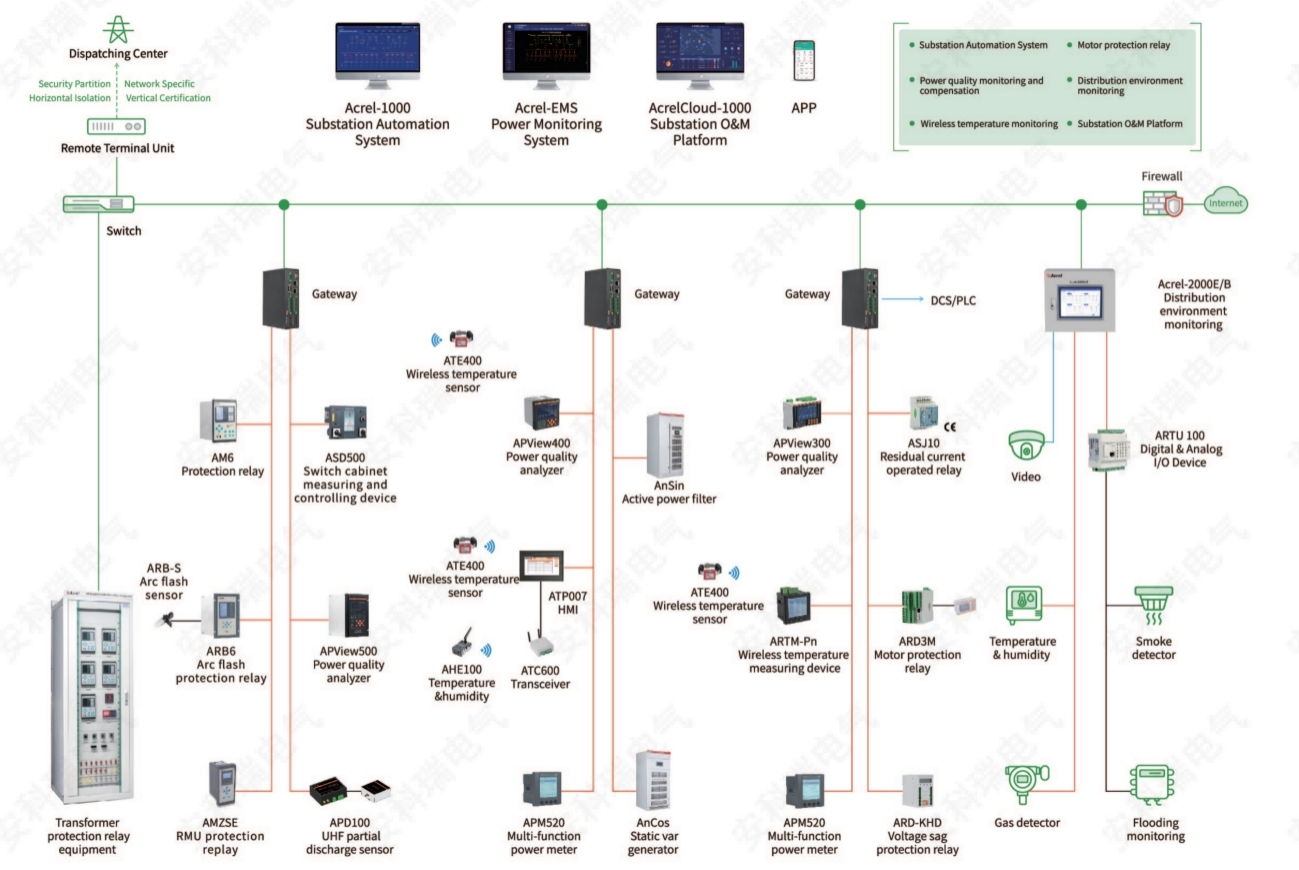

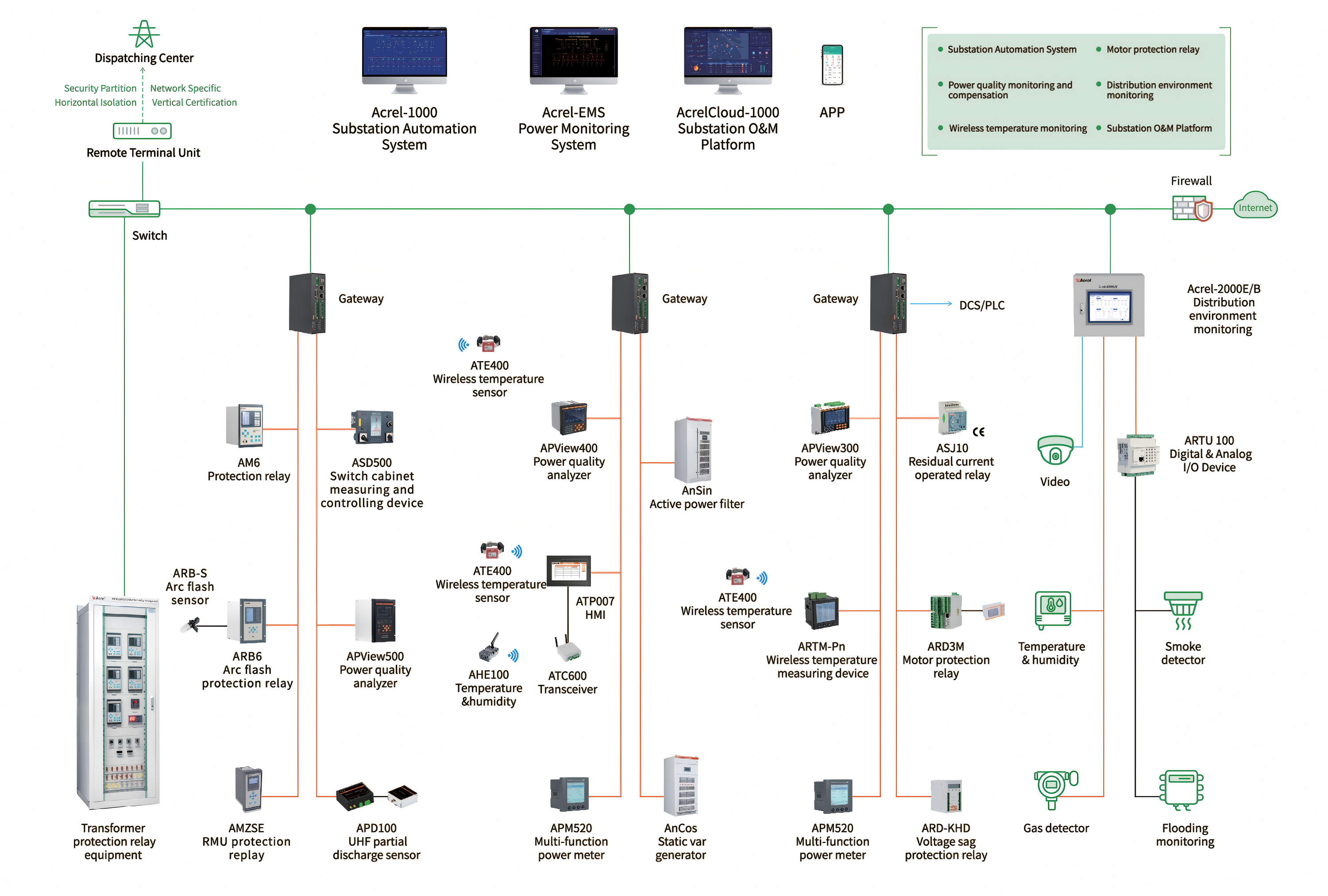

Anwendungsszenario
