Multi-Circuit-RS485-Kraftstoffmesser für die Basisstation

Multi-Circuit

Max. 4 Kanäle drei Phasen- oder 12 Kanäle Einphase

Messstrom, Spannung, Leistung, KWH

RS485 Kommunikation

Anwendung: Basisstation

Anfrage senden Kontakt Herunterladen

VORHERIGES: ATC600 Hutschienenmontierter RS485-Drahtlos-Temperatur-Empfänger
NÄCHSTES: Kein nächstes Produkt

Beschreiben

Das DTSD1352-4S DIN-Rail-Multi-Circuit-Kraftmesser ermöglicht eine umfassende Überwachung von bis zu 4 dreiphasigen Schaltungen oder 12 einphasigen Schaltungen gleichzeitig. Es wurde für Basisstationen und industrielle Anwendungen entwickelt und bietet eine präzise Messung von elektrischen Parametern, einschließlich Spannung, Strom, aktiver/reaktiver Leistung, Leistungsfaktor, KWH -Energieverbrauch, Phasenwinkel, Spannung/Strom aus Ausgleich sowie bis zur 31. Reihenfolge. Das Gerät mit RS485 Modbus RTU-Kommunikation unterstützt eine nahtlose Integration in Energiemanagementsysteme für die Echtzeit-Datenerfassung und die Fernüberwachung. Das kompakte DIN-Rail-Design sorgt für eine einfache Installation in Verteilungsschränken und bietet eine zuverlässige Lösung für die Analyse mit mehreren Kreisen, die Optimierung der Energieeffizienz und die Bewertung der Leistungsqualität in komplexen elektrischen Umgebungen.

Spezifikationen

Hilfskraft			AC/DC 85 ～ 265 V oder DC 40-60 V; Stromverbrauch ≤ 10 Va;
Schalteingangssignal	Frequenz		45 ～ 65 Hz;
	Stromspannung		Nennwert: AC 3 × 220 V/380 V;
			Überlast: 1,2 -facher Wert (kontinuierlich); 2 -Facher Wert/1 Sekunde;
			Stromverbrauch: ≤ 0,5 VA （Jeder Kanal）;
	Strom		Nennwert: Sekundäreingangsbewertungsstrom: 50 mA
			Überlast: 1,2 -facher Wert (kontinuierlich); 10 -facher Wert/1 Sekunde;
			Stromverbrauch: ≤ 0,5 VA （Jeder Kanal）;
Messgenauigkeit			Frequenz: 0,05 Hz, Spannung und Strom: 0,5 Klasse, aktive Energie: 1 Klasse, reaktive Energie: 2 Klasse; 2. bis 31. Harmonische Genauigkeit: ± 1%;
Funktion	Impulsausgang		Ausgangsmethode: Optokopplerimpuls mit Open-Collector, Impulskonstante standardmäßig 400 Imp/kWh (Impuls- und aktive Schalteingangsfunktion sind alternativ zu wählen)
	Kommunikation		RS485-Schnittstelle, Modbus-RTU-Protokoll; Baudrate 1200 ～ 38400;
	Schalten	Schalteingang	2-Wege oder 4-Wege passive Trockenkontakteingabe, eingebaute Stromversorgung;
			2-fach aktiver Eingang (AC 220 V), zur Erkennung von Ölgenerator- und Netzanschluss (Impulsausgang und aktiver Eingang alternativ verwendbar)
		Schaltausgang	Ausgangsmethode: Relais mit Schließer-Kontakt
			Kontaktbewertung: AC 250V/3A DC 30V/3A ；

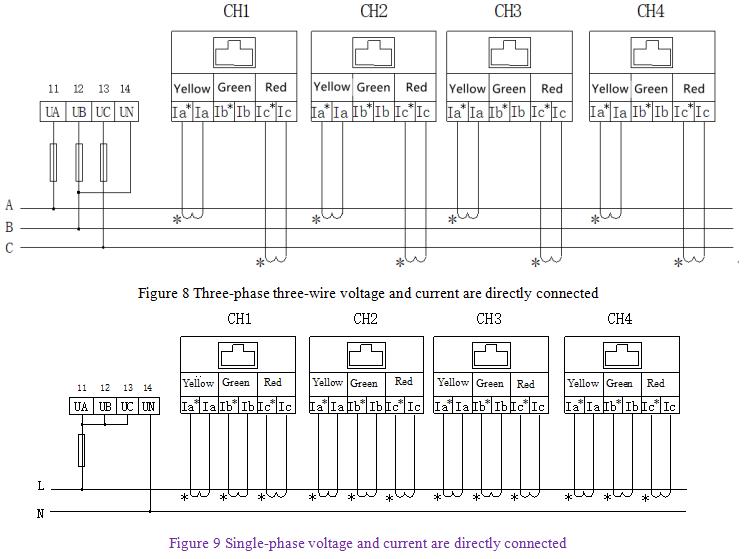

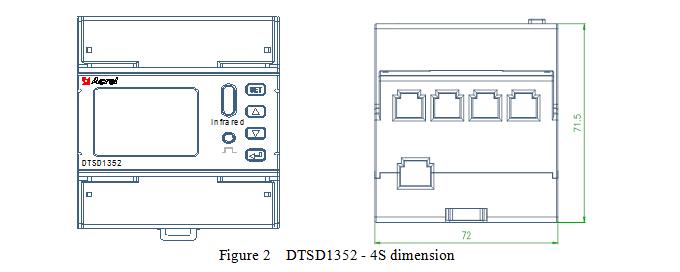

Dimensions- und Schaltplan

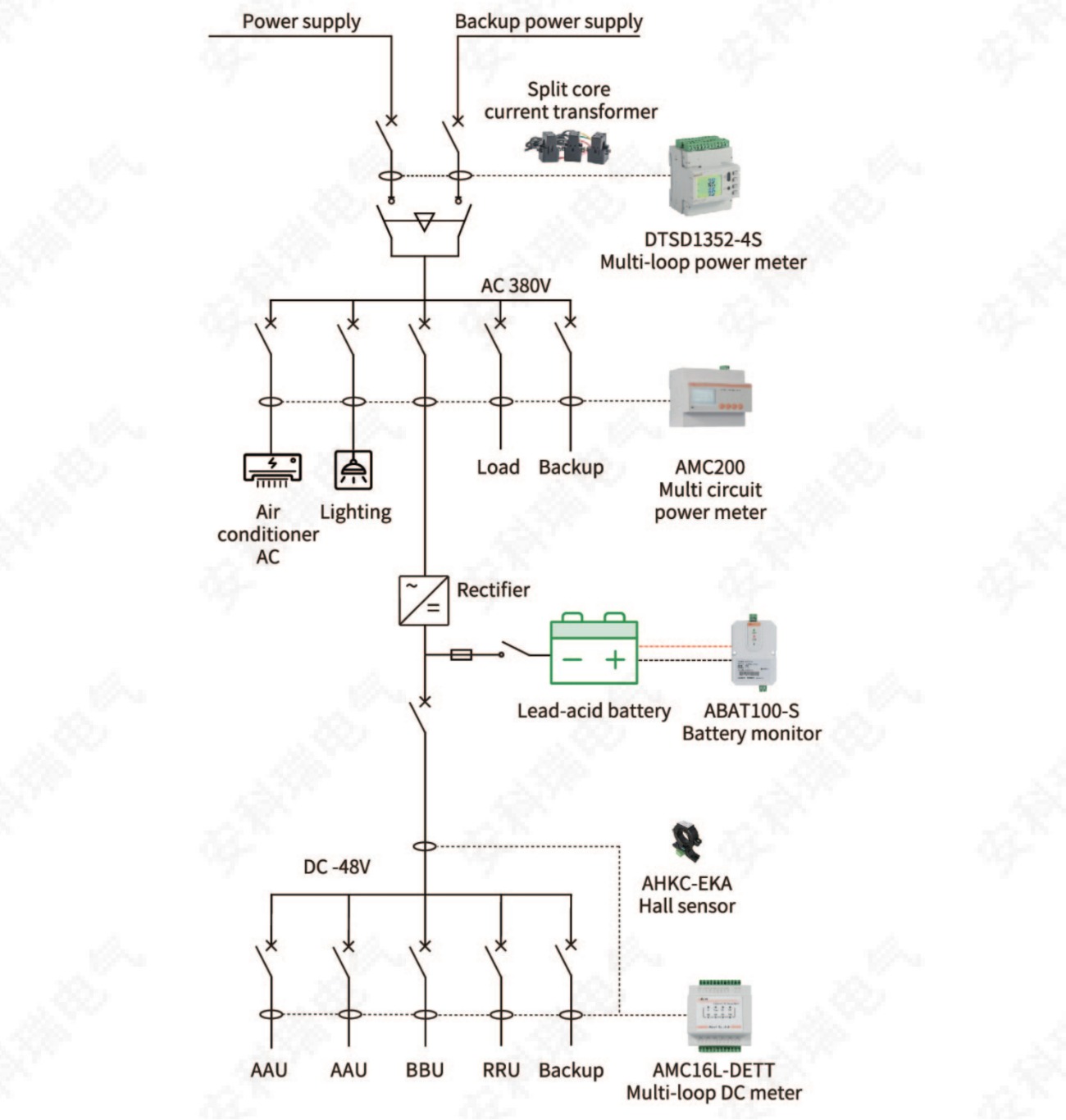

Anwendungsszenario

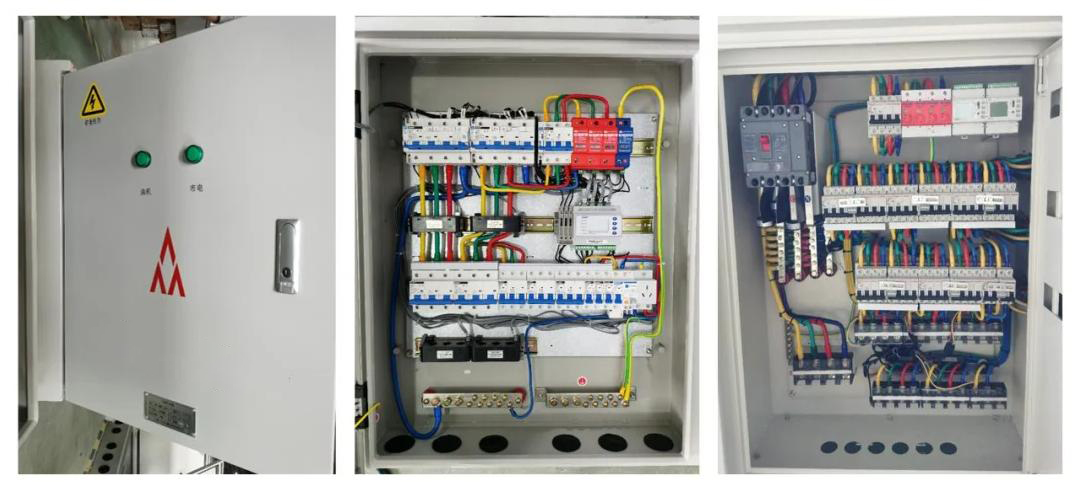

Anwendung der Arbeitsstelle
