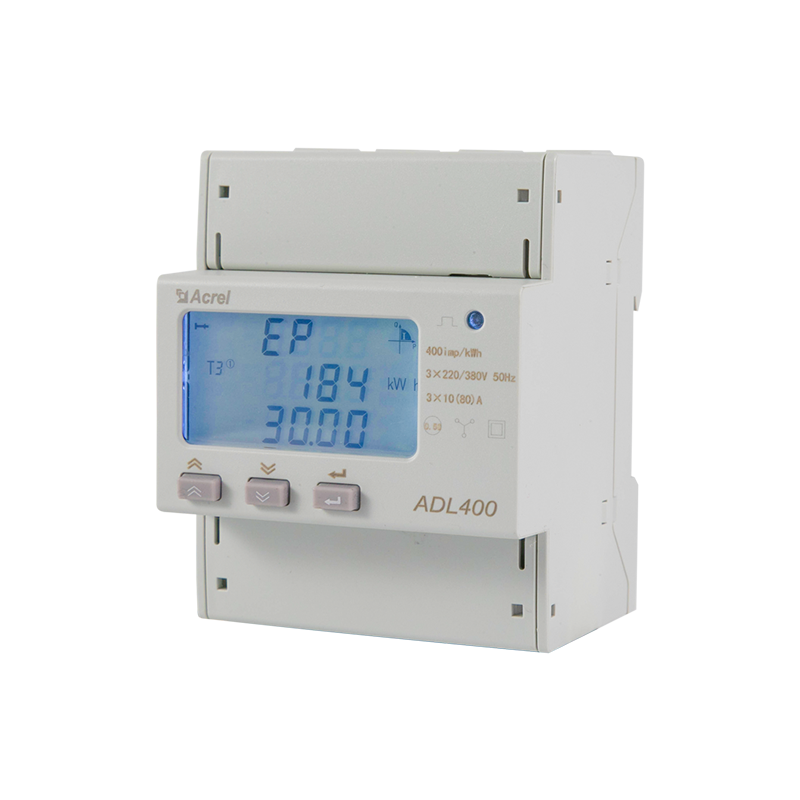

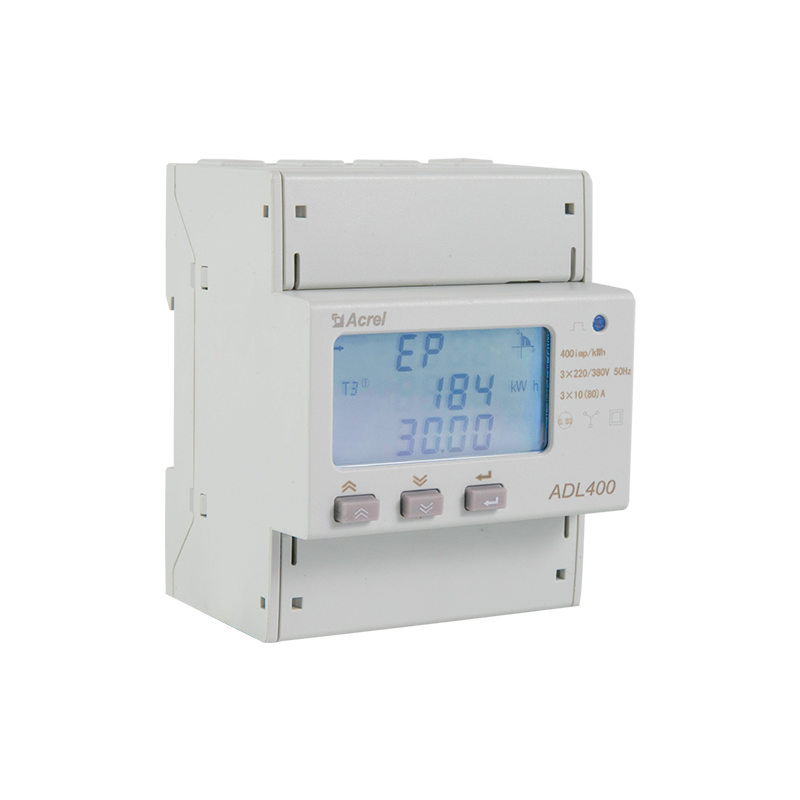

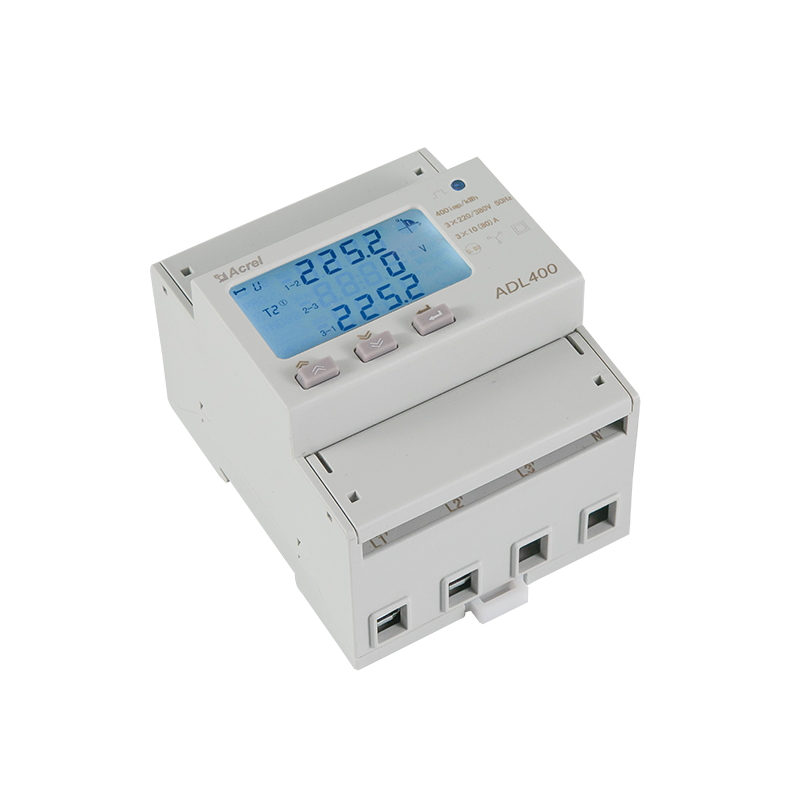

AC-Drehstrom-Zähler mit CT-Anschluss und RS485-Schnittstelle

Messung von kWh

5A/1A CT-Anschluss

Hohe Genauigkeitsklasse C

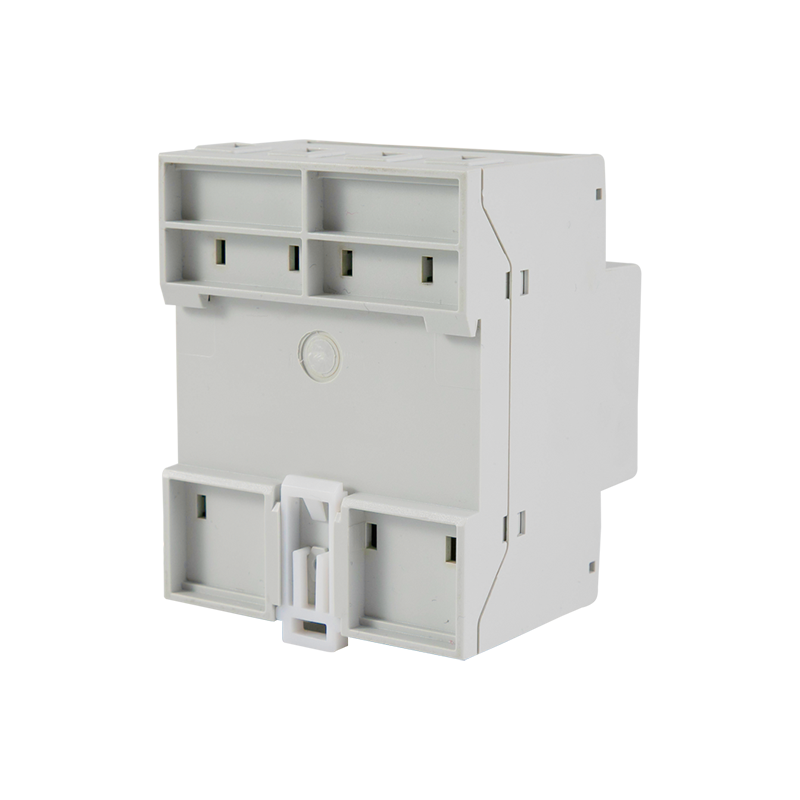

35 mm Hutschienenmontage

Impulsausgang

4 Module, 72 mm Breite

MID-zertifiziert

Für IoT-Energiemanagement und Fabrikeinsatz

Anfrage senden Kontakt Herunterladen

VORHERIGES: AC-Einphasen-Direktanschluss-Hutschienen-RS485-Zähler
NÄCHSTES: Kein nächstes Produkt

Beschreiben

ADL400 ist ein intelligentes Messgerät für Stromversorgungssysteme, Industrie- und Bergbauunternehmen und -versorger, um den Stromverbrauch zu berechnen und den elektrischen Bedarf zu verwalten. Es verfügt über hohe Präzision, kleine Größe und einfache Installation. Es integriert die Messung aller elektrischen Parameter in die umfassende Elektrizitätsmessung und das Management liefert verschiedene Daten zu früheren 48 Monaten, überprüft die Subharmonik der 2.-32. und den gesamten harmonischen Inhalt. Es ist mit RS485-Kommunikationsport ausgestattet und an Modbus-RTU angepasst. ADL400 kann in allen Arten von Steuerungssystemen, SCADA -Systemen und Energiemanagementsystemen verwendet werden. Der Messgerät erfüllt die damit verbundenen technischen Anforderungen des Strommessers in den Standards der IEC62053-21.

Spezifikationen

Projekt			Leistungsparameter
Spezifikation			3 Phase 3 Leiter, 3 Phase 4 Leiter
Messung	Stromspannung	Referenzspannung	3*230/400V
		Verbrauch	<10 Va (Einphase)
		Inpedanz	> 2mΩ
		Genauigkeitsklasse	Fehler ± 0,2%
	Strom	Eingabestrom	0,01-1 (6) A Sekundäranschluss über CT
		Verbrauch	<1VA Einphasen -Nennstrom
		Genauigkeitsklasse	Fehler ± 0,2%
	Leistung		Aktiv, reaktiv, scheinbar, Kraft, Fehler ± 0,2%
	Frequenz		45-65Hz, Fehler ± 0,2%
Messung	Aktive Energieklasse (KWH)		Klasse c
	Uhr		≤ 0,5s/ Tag
Digitalsignal	Energie-Impulsausgang		1 aktiver Optokoppler-Ausgang
Impuls	Impulsdauer		80 ± 20 ms
	Impulskonstante		10000 Imp/kWh
Kommunikation	Schnittstellen- und Kommunikationsprotokoll		RS485: Modbus-RTU
	Adressbereich		Modbus-RTU: 1-247
Umgebung	Arbeitstemperatur		-25 ℃ to 55 ℃
	Relative Luftfeuchtigkeit		≤ 95% (keine Kondensation)

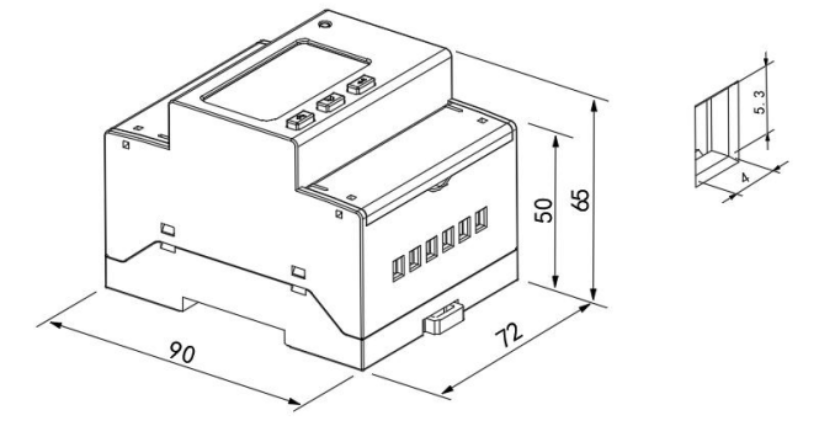

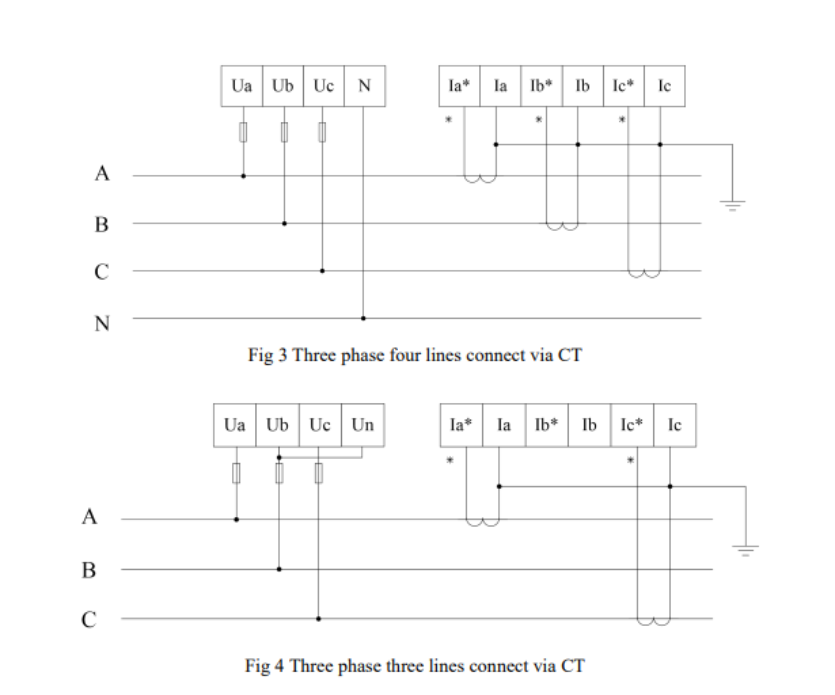

Dimensions- und Schaltplan

Anwendungsszenario

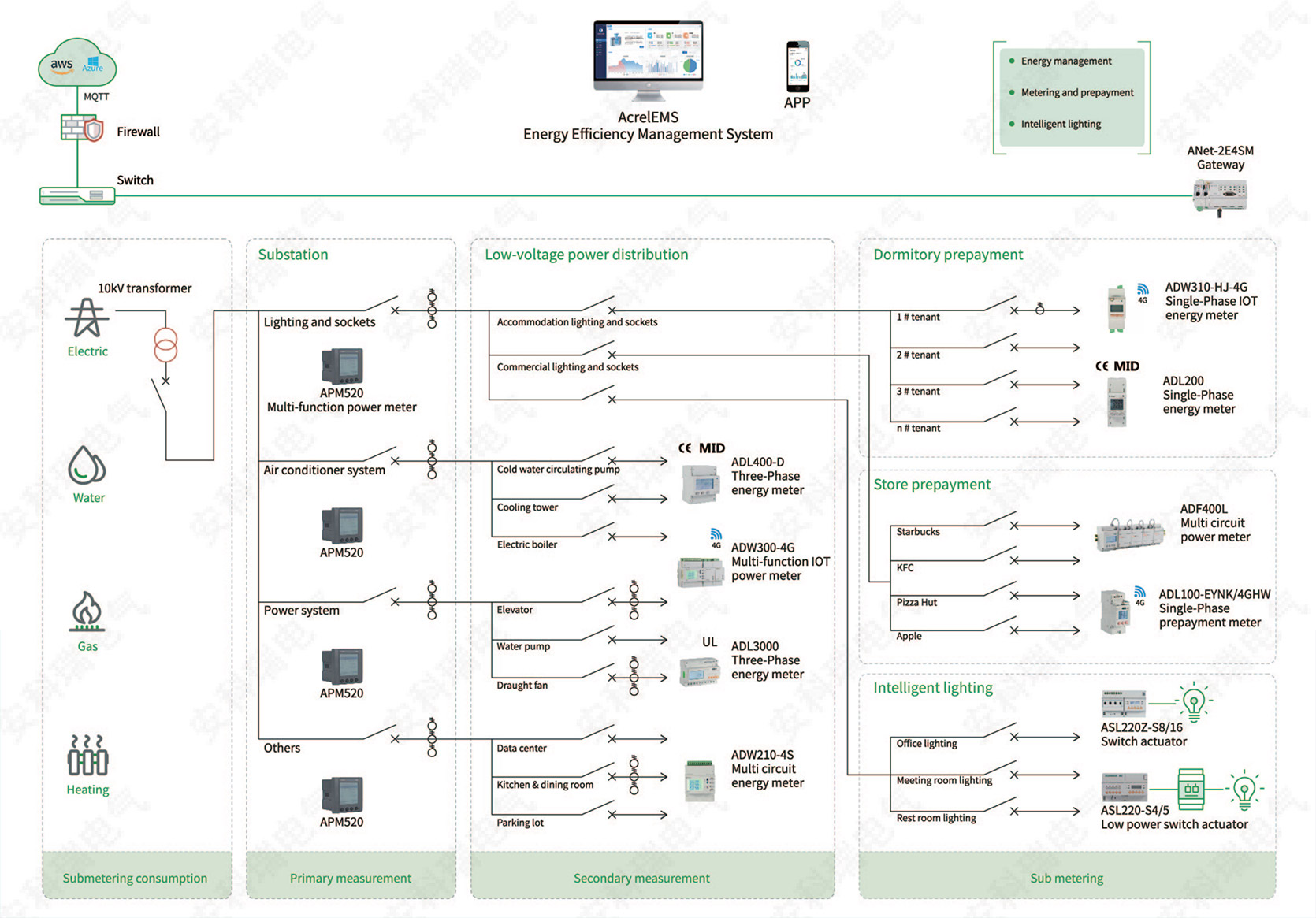

Energieeffizienz -Managementsystem

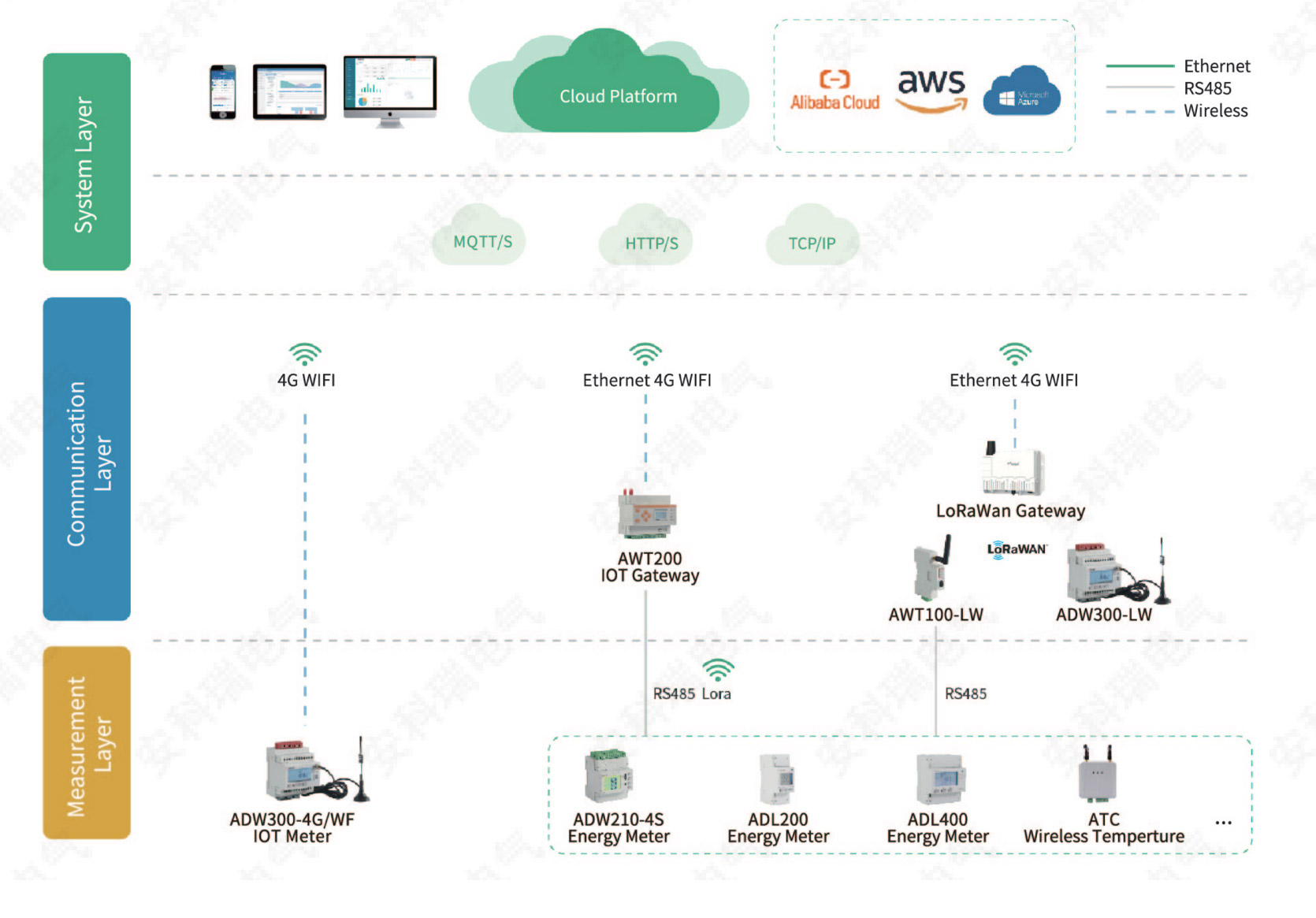

IoT Energy Management System

Anwendung der Arbeitsstelle
