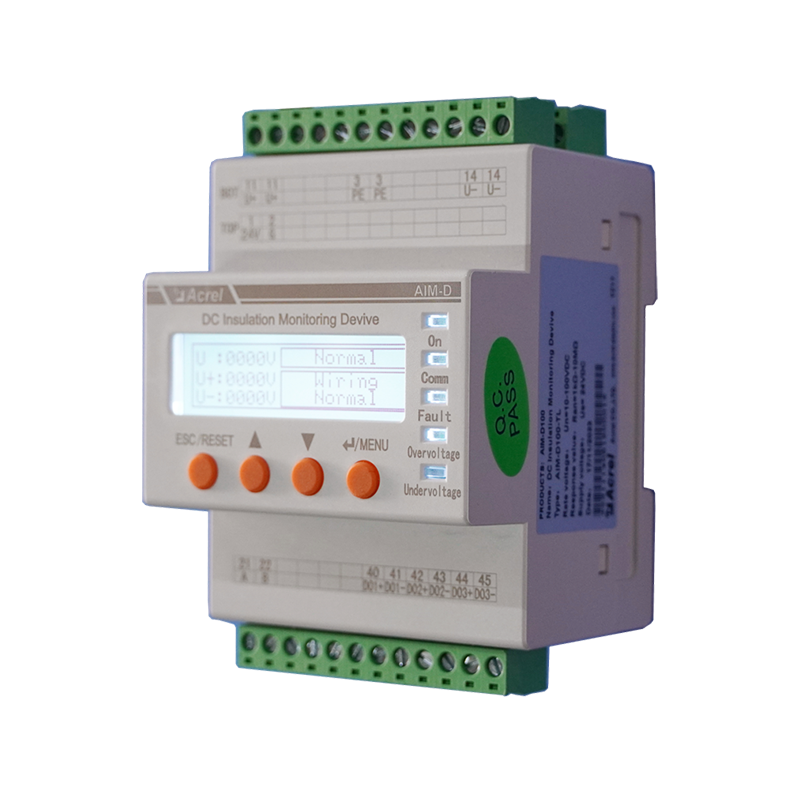

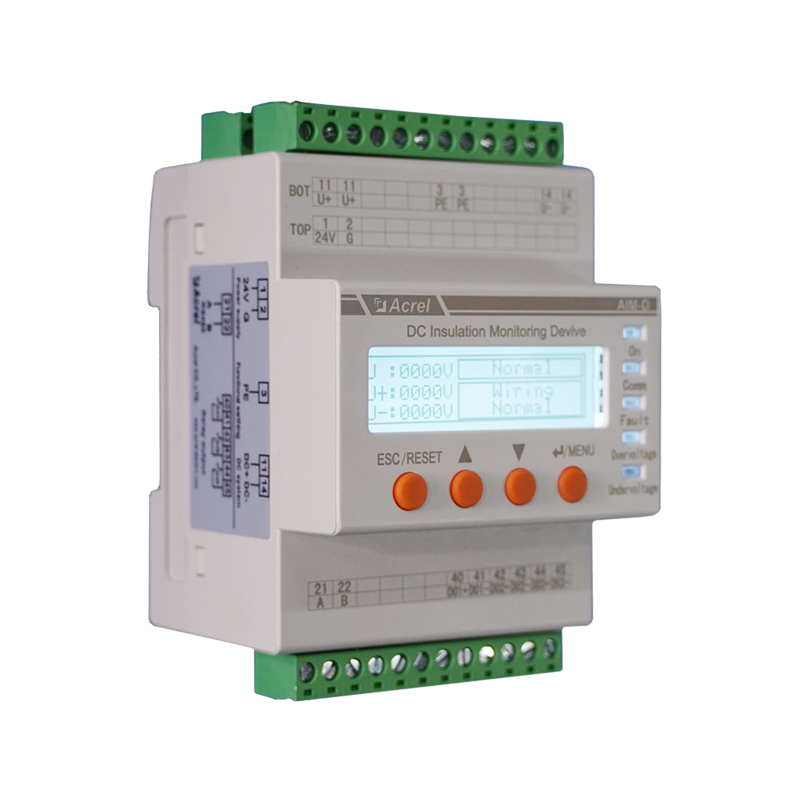

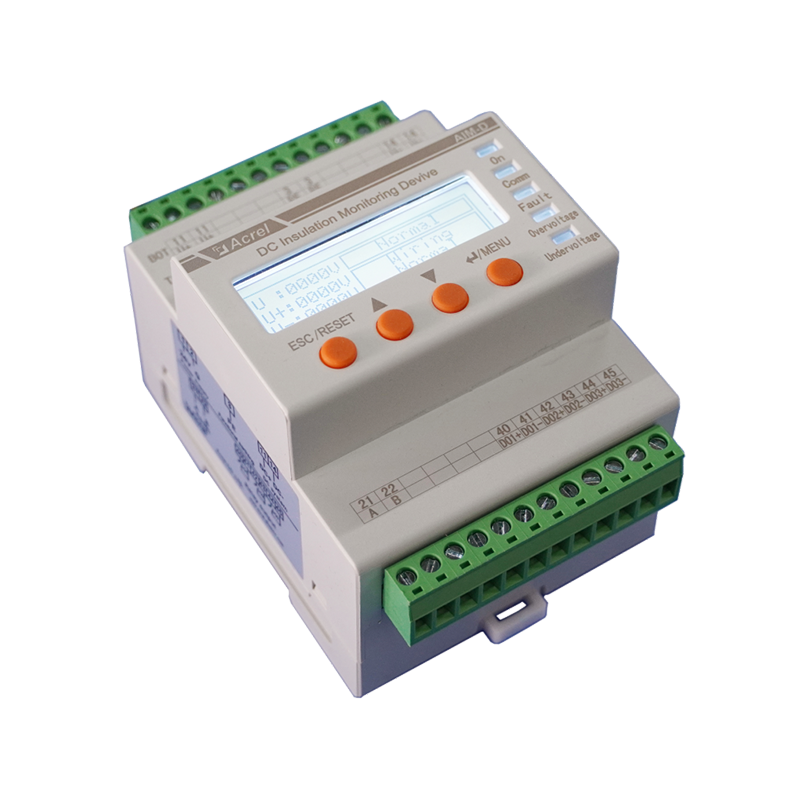

AIM-D100-TH DC Hutschienen-Isolationsüberwachungsgerät (IMD) mit LCD-Anzeige

Widerstandsüberwachung

Überspannungs- und Unterspannungsalarm

Warnung und Alarm

LED -Anzeige/LCD -Anzeige

3 Kanäle Relaisausgabe

Ereignisrekord

Anfrage senden Kontakt Herunterladen

VORHERIGES: AIM-D500-CA DC DIN-Schienen-Isolationsüberwachungsgerät IMD mit IEC61557-8
NÄCHSTES: Kein nächstes Produkt

Beschreiben

AIM-D100-DC-Isolationsmonitor ist für 10-1000 V DC-Systeme ausgelegt. Es stellt die Sicherheit der Stromversorgung sicher, indem die Isolationsbeständigkeit in IT -Systemen kontinuierlich überwacht wird. Es warnt vor potenziellen Problemen, wenn der Isolationswiderstand unter die festgelegten Werte fällt und es ideal für Anwendungen wie Kraftwerke, Umspannwerke, EV -Ladegeräte, UPS und Solarsysteme.

Spezifikationen

Technischer Parameter		Technische Spezifikationen
Hilfskraft		DC 12 ~ 36 V
Maximaler Stromverbrauch		≤ 6 W
Spannungsmonitor	Spannungsbereich	AIM- - -D100-TH: DC 100 ~ 1000V ；
	Spannungsbereich	AIM-D100-TL: DC 10 ~ 100 V
	Genauigkeit	0.5
	Überspannungsschwelle	≥ Nennspannung * 1 2 0%
	Unterspannungsschwelle	≤ Nennspannung * 8 0%
Isolationsüberwachung	Isolationsresistenzbereich	1 kω ~ 10 m Ω
	Warn- und Alarmbereich	10kΩ ~ 10 mΩ
	Genauigkeit	1 ~ 10 kΩ: ± 1k; 10k ~ 500k: ≤ 3%
	Systemleckkapazität	≤5 μf
	Überwachungsmethode	Zyklusauslöser: 5 ~ 500S Verzögerung kann festgelegt werden;
	Überwachungsmethode	Kommunikationsauslöser: Auf Anfrage lesen
	Isolationsüberwachungsgeschwindigkeit	500 ms/Zyklus; 1000 ms/Zyklus
	Interne Gleichstromimpedanz	＜ 1 Mω
Alarmmethode		LCDAnwesend LED -Indikator, Relaisausgang
Alarm-Ausgang		3 Relaisausgänge, N/O oder N/C können eingestellt werden
Kontaktkapazität		AC 250V 5a ；
Kontaktkapazität		DC 30V 5a
Fehleraufzeichnung		20 Fehleraufzeichnung s
Kommunikation		RS485-Schnittstelle, Modbus-RTU-Protokoll
Installation		DIN-Rail-Installation
Schutzniveau		IP30
Umgebung	Betriebstemperatur	- 2 0 ~ 60 ℃
	Lagertemperatur	- 25 ~ 7 5 ℃
	Relative Luftfeuchtigkei	<95% , ohne Kondensation
	Höhenlage	< 2000m

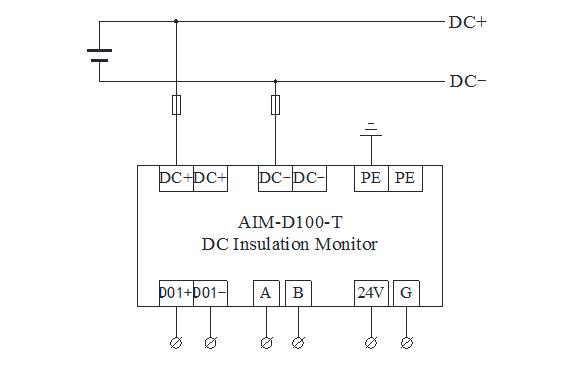

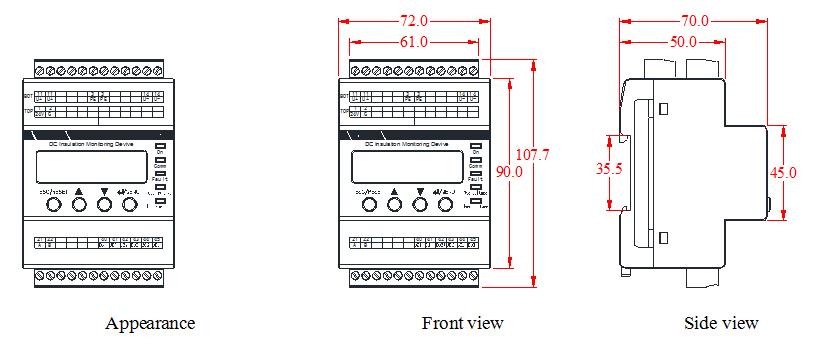

Dimensions- und Schaltplan

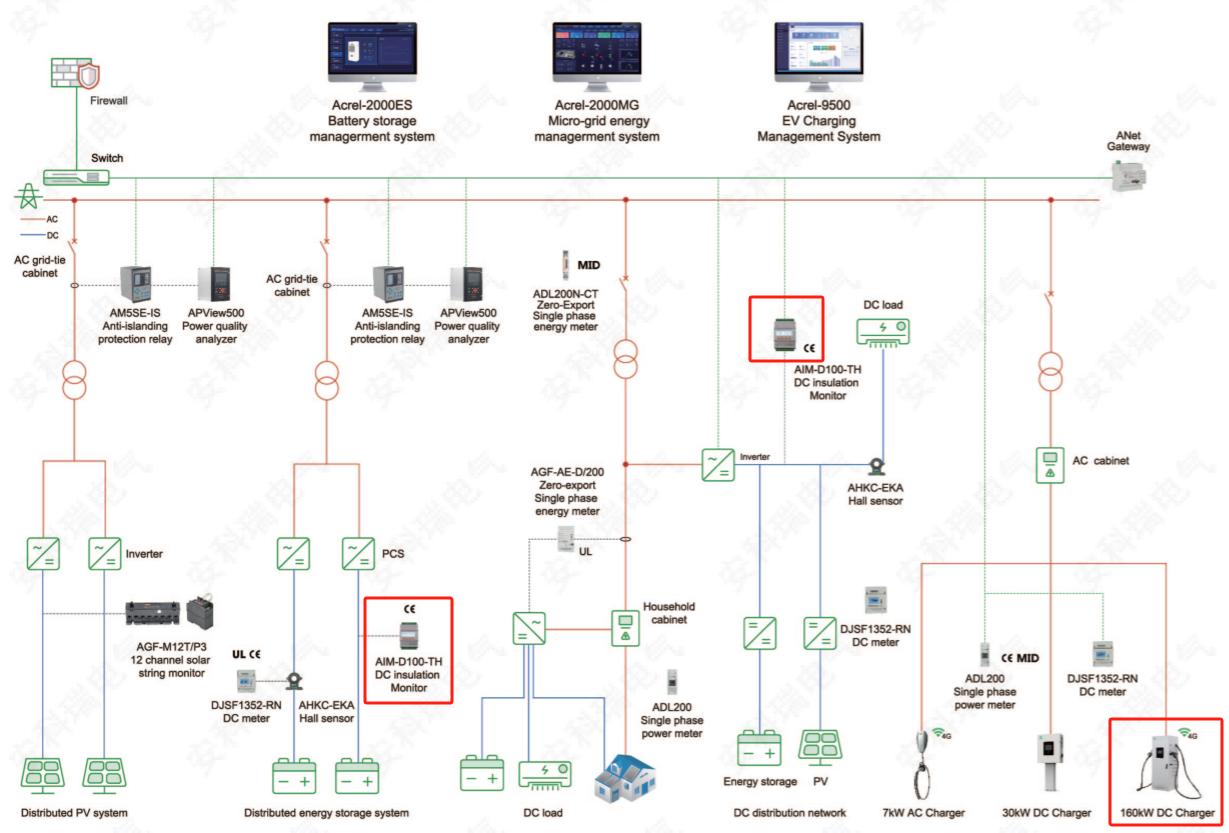

Anwendungsszenario
