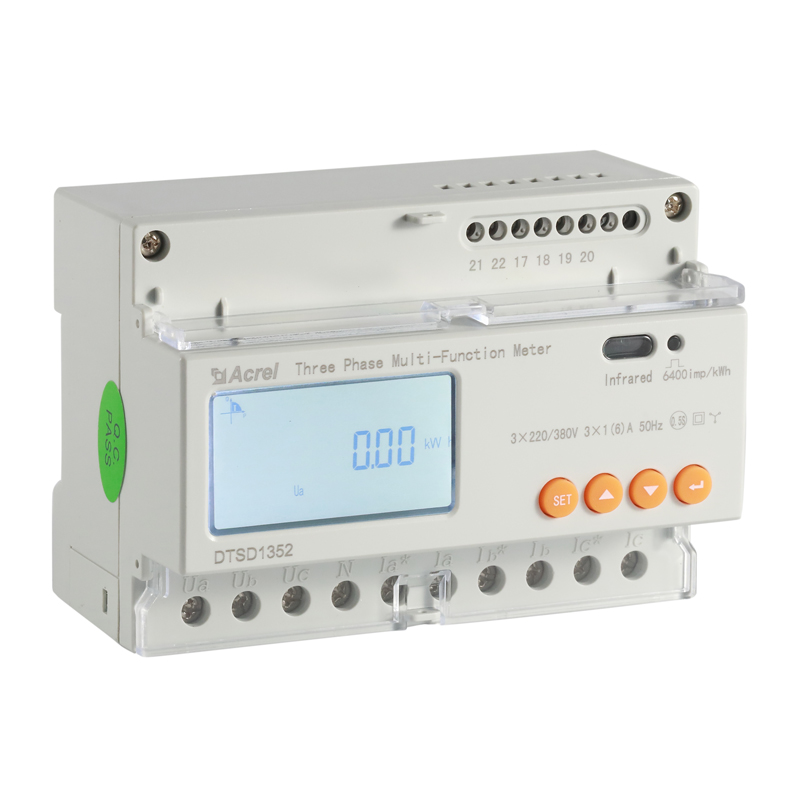

DTSD1352 AC Three Phase Energy Messgerät für den Solar -Wechselrichter -Null -Export

Bewertungsstrom: 80A Direkt oder 5a von CTS

Nennspannung: 3*230/400V

Für Solar Wechselrichter Null Export

RS485 Kommunikation

Anfrage senden Kontakt Herunterladen

VORHERIGES: AC Three Phase Programmierbares Panel -Energie -Messgerät montiert
NÄCHSTES: Drahtloser Wechselstrom drei Phasen CT Access Prepaid -Messgerät für das Abrechnungssystem

Beschreiben

ADL3000-E ist ein hoch entwickeltes Drei-Phasen-Multifunktions-Energie-Messgerät für Stromversorgungssysteme, Industrie- und Bergbauunternehmen und Versorgungsunternehmen.

Es bietet eine präzise Messung des Stromverbrauchs und des umfassenden Managements für elektrische Nachfrage. Zu den wichtigsten Merkmalen gehören bidirektionale Mess- und Dual-Source-Messfähigkeiten, um eine genaue Energiemessung in komplexen Stromversorgungssystemen zu gewährleisten.

Das Gerät ist mit RS485-Kommunikation ausgestattet, die mit dem Modbus-RTU-Protokoll kompatibel ist und die Integration in verschiedene Steuerungssysteme, SCADA-Systeme und Energiemanagementsysteme erleichtert.

Von UL zertifiziert, erfüllt es strenge Sicherheits- und Leistungsstandards. Mit einem Nennstrom von 3 × 277/480 V ist es für eine Vielzahl von Anwendungen geeignet. Seine hochpräzisen Messung, kleine Größe und einfache Installation machen es zu einer idealen Wahl für die Energieüberwachung und -management in verschiedenen industriellen und kommerziellen Umgebungen.

Spezifikationen

DTSD1352			Spezifikationen
Phase			3 Phase 3 Drähte, 3 Phase 4 Drähte
Messung	Stromspannung	Referenzspannung	3 × 100 V, 3 × 380 V, 3 × 57,7/100 V, 3 × 220/380 V
		Verbrauch	<10 Va (Einphase)
		Impedanz	> 2mΩ
		Genauigkeitsklasse	Fehler ± 0,2%
	Aktuell	Eingabestrom	3 × 1 (6) A (durch CTS), 3 × 10 (80) a 3 × 10 (100) A (mit CTS ausgestattet)
		Verbrauch	<1va einphasige Stromer
		Genauigkeitsklasse	Fehler ± 0,2%
	Leistung		Aktive, reaktive, scheinbare Leistung, Fehler ± 0,5℅
	Frequenz		45 ～ 65 Hz, Fehler ± 0,2%
Meter	Energie		Aktive Energie (Genauigkeitsklasse: 0,5，1.0)
			Reaktive Energie (Genauigkeitsklasse 2)
	Uhr		≤ 0,5s/d
Ziffernsignal	Energiepulsausgang		1 aktiver Photokoppler -Ausgang ， 1 reaktiver Optokopplerausgang
	Ausgangswechsel		1 Ausgangswechsel
	Eingabe umschalten		1 Optokoppler -Eingang
Impuls	Pulsbreite		80 ± 20 ms
	Pulskonstante		400IMP/kWh, 10000IMP/kWh (entsprechen dem Grundstrom)
Kommunikation	Schnittstellen- und Kommunikationsprotokoll		RS485: Modbus RTU
	Spektrum der Kommunikationsadresse		Modbus RTU: 1 ~ 247 ；
	Baudrate		1200bit / s ~ 19200bit / s
Umfeld	Arbeitstemperatur		-25 ℃ ~ 55 ℃
	Relative Luftfeuchtigkeit		≤ 95℅ (keine Kondensation)

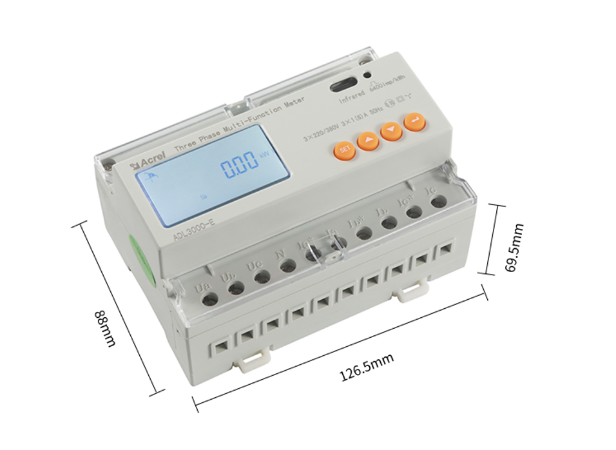

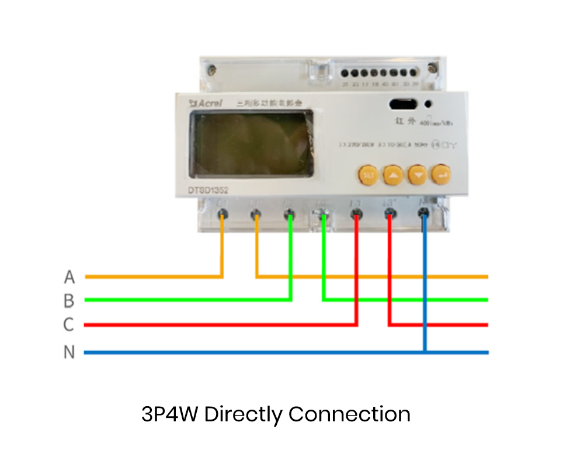

Dimensions- und Schaltplan

Anwendungsszenario

Energieeffizienz -Managementsystem

IoT Energy Management System

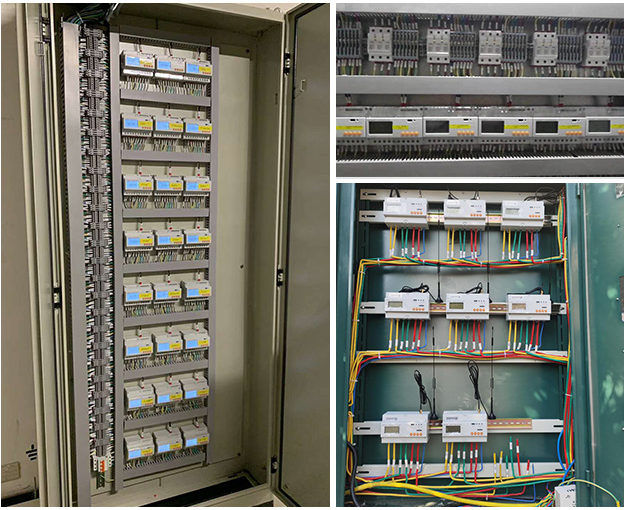

Anwendung der Arbeitsstelle
