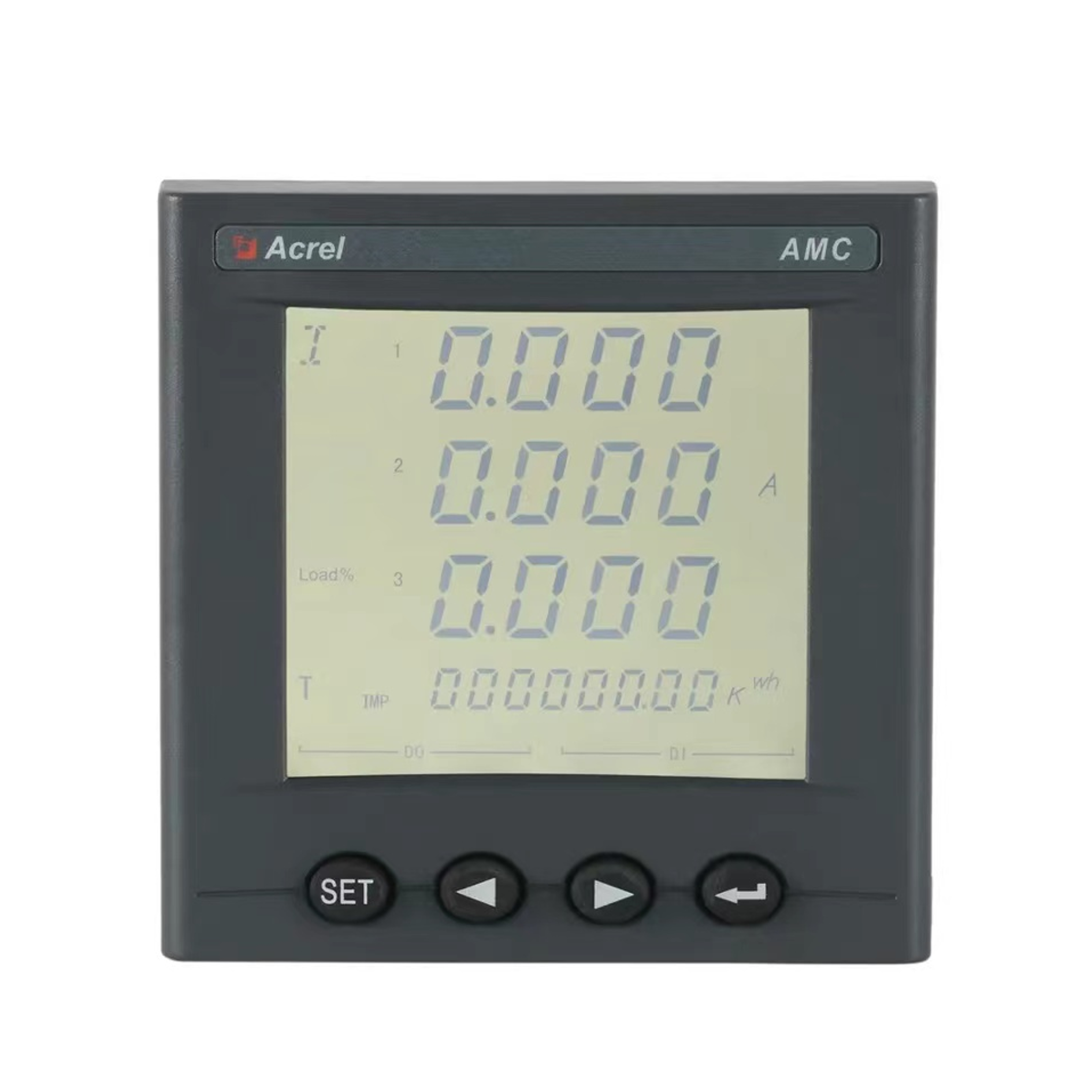

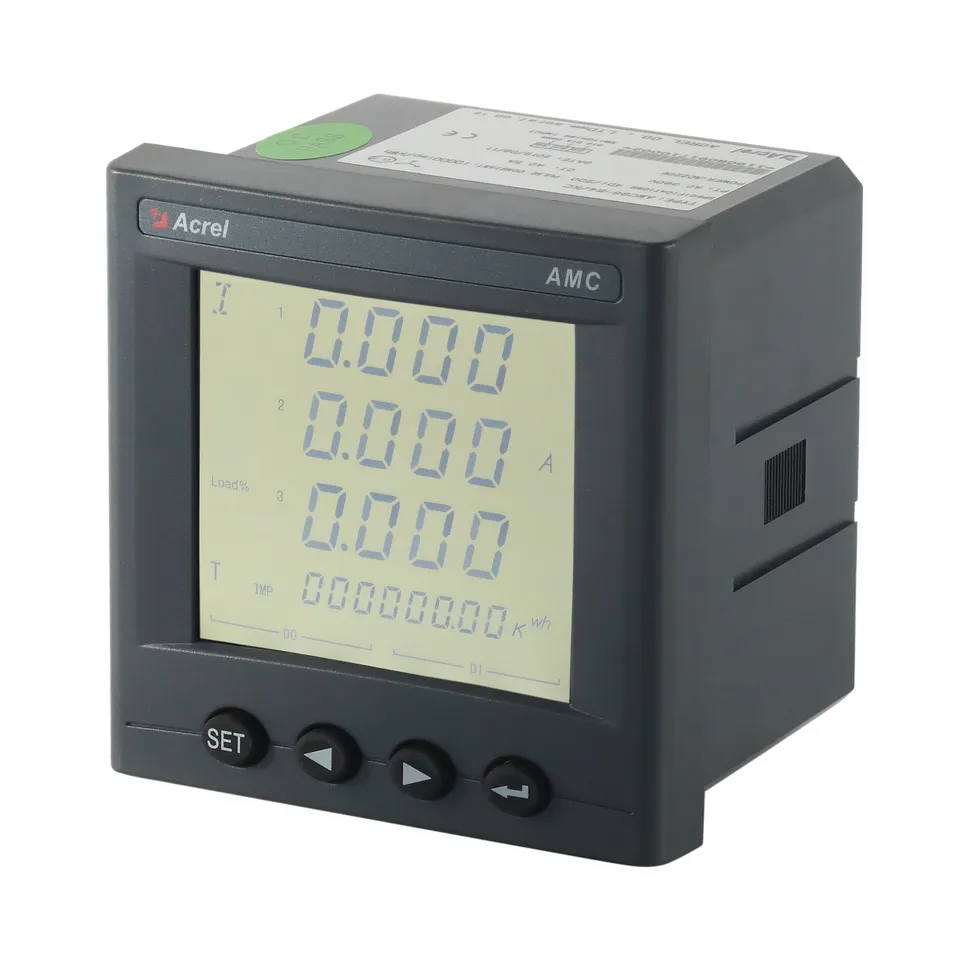

AC Three Phase Programmierbares Panel -Energie -Messgerät montiert

Wechselstrom -Drei -Phasen -Messung

Eingangsstrom: 5a/1a nach CTS

THD mit 2-31. Harmonische

Ture RNS -Messung

4di & 2do

Pulsausgabe

Anfrage senden Kontakt Herunterladen

VORHERIGES: AC Einphase 100A Wireless IoT Energy Messgerät
NÄCHSTES: DTSD1352 AC Three Phase Energy Messgerät für den Solar -Wechselrichter -Null -Export

Beschreiben

AMC96L-E4/KC ist ein programmierbares, programmierbares Panel mit hoher Genauigkeit, das für Echtzeit-Stromüberwachung, Energiemanagement und Stromqualitätsanalyse in Industrie-, Gewerbe- und Daten-Zentrum-Installationen entwickelt wurde. Das 96 × 96 mM kompakte DIN-Fall mit einer Multifunktionsmessung von 0,5 Klassen liefert echte RMS-Messwerte von Spannung, Strom, aktivem/reaktivem/scheinbarer Leistung, Leistungsfaktor, Frequenz, Import/Export-KWH und KVARH mit Modbus-RTU-RS485-Kommunikationen für die Integration von Seamless Scada, BMS oder EMS. Vier Quadrant Tarif Messung, 31. Harmonische Verzerrungserfassung, THD -Analyse, Nachfrageaufzeichnung, Lastprofilerstellung und vier Tarif -TOU -Unterstützung ermöglichen eine präzise Abrechnung und Effizienzoptimierung. Wide-range 3×57.7/100 V…3×380/660 V, 0.02-6 A direct connect or CT input, bi-directional energy counters, pulse output, relay alarm and tamper-proof seal make the AMC96L-E4/KC ideal for switchgear, distribution boards, PV plants, EV charging stations and smart-grid applications while meeting IEC 62053-22, IEC 61557-12 und CE-Standards.

Spezifikationen

Technische Parameter				Wert
Eingang		Verbindung		Einphase-2-Draht, 3-Phasen-3-Draht, 3-Phasen-4-Draht
		Frequenz		45-65Hz
		Stromspannung		Bewertung:
				Einzelphasen: AC 100V 、 400 V
				Drei-Phase: AC 3 × 57,7 V/100 V (100 V) 、 3 × 220 V/380 V (400 V) 、 3 × 380 V/660 V (660 V) (nur 96 Größe)
				Überlast: 1,2 -fach {kontinuierlich): 2 -fache Bewertung für 1 Sekunde
				Stromverbrauch: <0,5 Va
		Aktuell		Bewertung: AC ia 、 5a
				Überlast: 1,2 -fache Bewertung (kontinuierlich); 10 -fache Bewertung für 1 Sekunde
				Stromverbrauch: <0,5 Va
Ausgabe		Elektrische Energie		Ausgangsmodus: Photo-Koppler-Impuls im Open-Collector
				Impulskonstante: 10000IMP/kWh (einsetzbar) ， Siehe Schaltplan für Details ；
		Kommunikation		RS485PORT, MODBUS -RTU -Protokoll, DLT645 -Protokoll (Versionen 07 und 97) ，
				Baud Rate 1200 ~ 38400
Funktion		Eingabe umschalten		Trockenkontakteingabe, eingebaute Stromversorgung; Wenn das Modell Ka ist, ist es AC 220 V aktiv.
		Ausgangswechsel		Ausgangsmodus: Relais normalerweise öffnen Sie den Kontaktausgang
				Kontaktkapazität: AC 250 V/3a 、 DC 30 V/3A
		Analogausgang		4 - 20 mA
Genauigkeitsklasse				Frequenz: 0,05 Hz, Strom 、 Spannung: 0,2 Klasse, Blindleistung: l .0 Klasse, reaktive elektrische Energie: l .0 Klasse, aktive Leistung: 0,5 Klasse, aktive elektrische Energie: 0,5 Klasse, 2-31. Harmonische Messung: ± 1%
Stromversorgung				AC/DC 85-265V oder DC24V ± 20%） oder DC48V (± 20%)
				Stromverbrauch ≤ 10 Va
Sicherheit	Leistungsfrequenzspannung			Zwischen Stromversorgung // Ausgangsschalter // Stromeingang // Spannungseingang und Übertragung // Kommunikation // Impulsausgang // Eingangsschaltanwendung AC 2 kV 1 min;
				Zwischen Stromversorgung 、 Schaltausgang 、 Stromeingang 、 Spannungseingang AC 2 kV 1 min;
				Zwischen der Übertragung 、 Kommunikation 、 Impulsausgang 、 Schalteingang AC 1KV 1 min;
	Isolationsresistenz			Eingabe 、 Ausgangsende zu Maschinengehäuse> 100 mΩ
Umfeld			Temperatur	Arbeit: -25 ° C ~ 65 ° C Lagerung: -40 ° C ~ 80 ° C
			Luftfeuchtigkeit	≤ 93%RH nicht kondensieren
			Höhe	≤2500 m

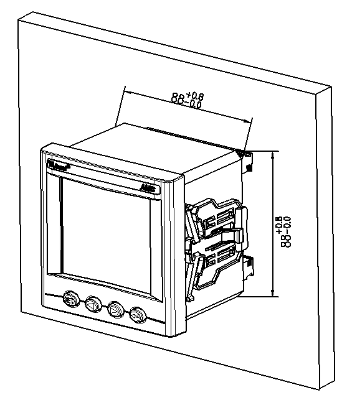

Dimensions- und Schaltplan

Anwendungsszenario

Stromüberwachungslösung

Anwendung der Arbeitsstelle
