AKH-0,66/K-φ Ma MA Split Core-Stromtransformator

Spulenkern-Klemminstallation

Hohe Genauigkeitsklasse 0,5

MA Ausgang

Messung des Stroms (i)

Anwendung: Renovierungsprojekte 、 Solar PV -Projekte

Anfrage senden Kontakt Herunterladen

VORHERIGES: Kein vorheriges Produkt
NÄCHSTES: AKH-0,66/K-Φ 5A Spulenkern-Stromwandler

Beschreiben

Die Split-Core-Stromtransformatoren der AKH-0.66/k-φ-Serie sind für städtische und ländliche Stromnetz-Renovierungsprojekte sowie für Photovoltaic (PV) -Scheisensysteme ausgelegt. Mit einem kompakten Design, einer hohen Genauigkeit und einer starken Belastungskapazität sind diese CTs einfach zu installieren, ohne die vorhandene Verkabelung zu unterbrechen. Sie wandeln hohe Wechselstromströme in kleine, überschaubare Signale (im MA -Bereich) um, wodurch sie ideal für die Verbindung zu Messgeräten oder Relais für die aktuelle Messung und den Schutz der Geräte. In PV -Anwendungen werden sie üblicherweise mit Solarwechselrichtern verwendet, um Ausgangsströme zu überwachen, die Systemsicherheit zu verbessern und das Energiemanagement zu unterstützen. Diese CTs eignen sich sowohl für herkömmliche Umgebungen für elektrische Systeme als auch für erneuerbare Energien.

Spezifikationen

Spcification	Bemessungsstromverhältnis (A)	Genauigkeitsklasse		Durchführungswindungen	Max. Kabelaußendurchmesser (mm)
		Genauigkeitsklasse
		0.5	1
K- Φ 10	5a/1,25 mA	10		1	Φ 10
	5a/2,5 mA	10
	(40-60) A/20 mA	10
	(50-60) A/50 mA		10
K- Φ 16	(20-50) A/10 mA	10		1	Φ 16
	(40-100) A/20 mA	10
	(80-120) A/40 mA	10
	100a/50 mA	10
K- Φ 24	(50-100) A/20 mA	10		1	Φ 24
	(100-300) A/40 mA	10
	(100-300) A/50 mA	10
	(200-400) A/100 mA	10
K- Φ 36	(100-200) A/20 mA	10		1	Φ 33
	(100-600) A/40 mA	10
	(100-600) A/50 mA	10
	(200-600) A/100 mA	10
K- Φ 50	(400-600) A/50 mA	10		1	Φ 50
K- Φ 50	(300-1000) A/100 mA	10		1	Φ 50

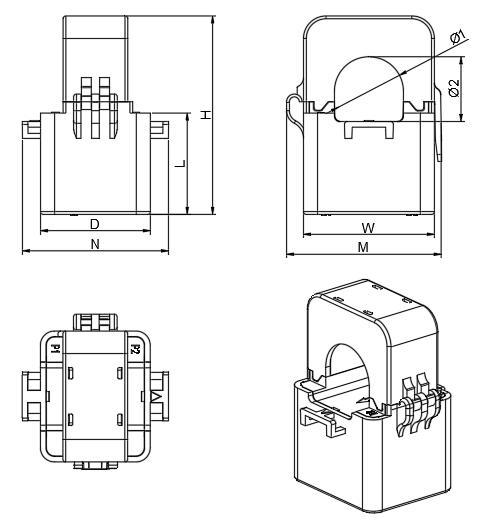

Dimensions- und Schaltplan

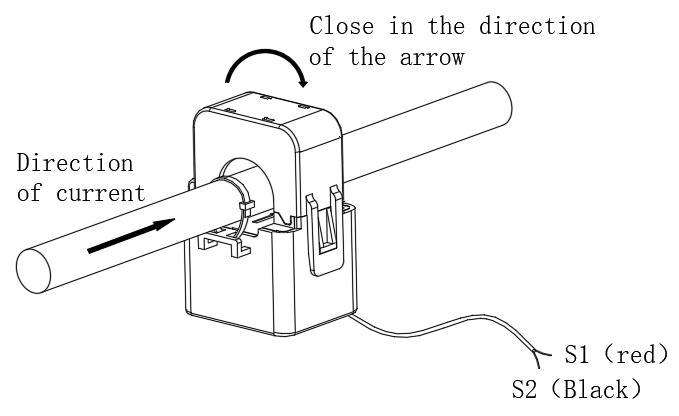

Anwendungsszenario
