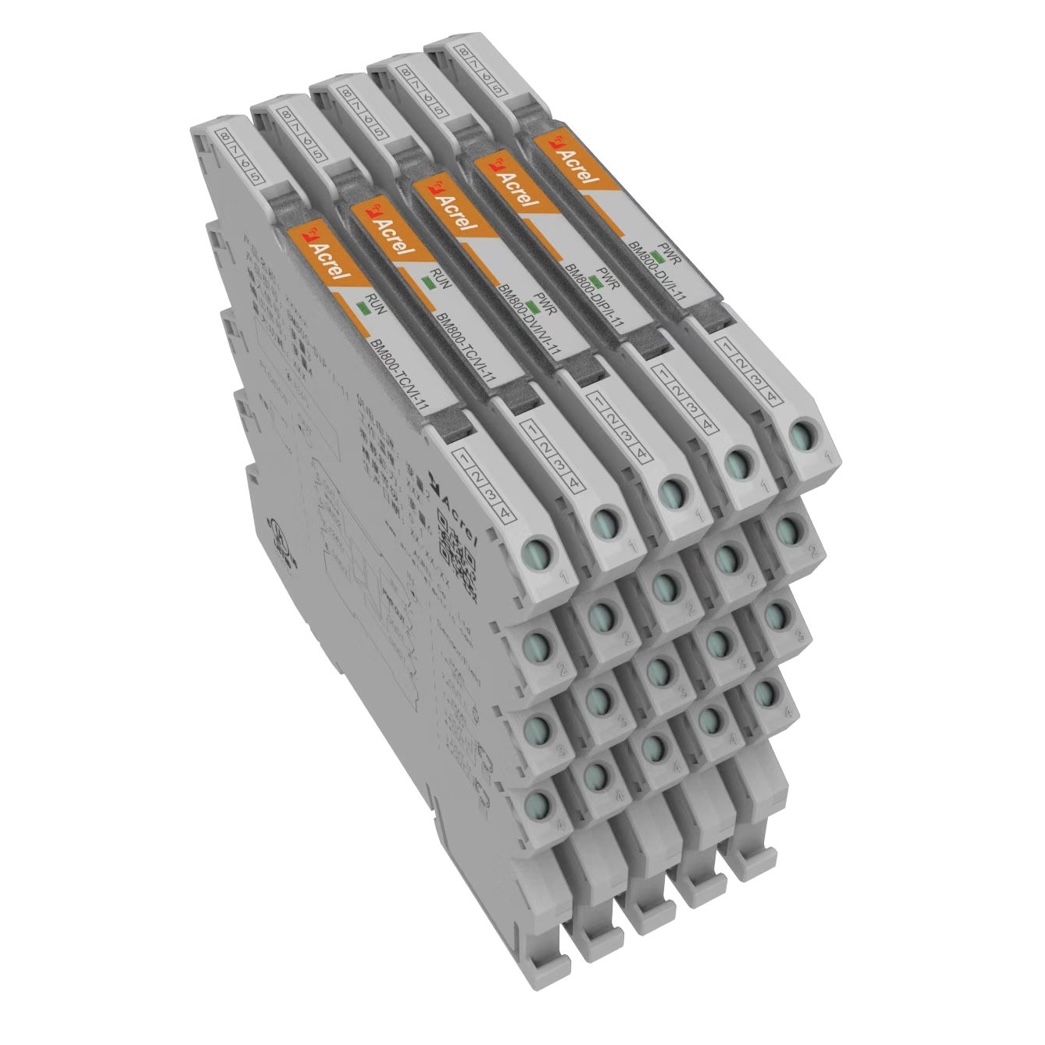

BM800 6,2 mm Ultra -Dünn -Dip -Dip -Switch -Signal Conditioner für SPS

6,2 mm Ultra-dünn

Tauchschalter für Eingangs- und Ausgangssignal

CE & IEC -Genehmigung

Sofeware konfigurierbar

Eingangssignal: 0 ~ 20 mA, 4 ~ 20 mA, 0 ~ 5 V, 1 ~ 5 V, 0 ~ 10 V, 2 ~ 10 V (schaltbar)

Ausgangssignal: 0 ~ 20 mA, 4 ~ 20 mA, 0 ~ 5 V, 1 ~ 5 V, 0 ~ 10 V, 2 ~ 10 V (schaltbar)

Anfrage senden Kontakt Herunterladen

VORHERIGES: Kein vorheriges Produkt
NÄCHSTES: Kein nächstes Produkt

Beschreiben

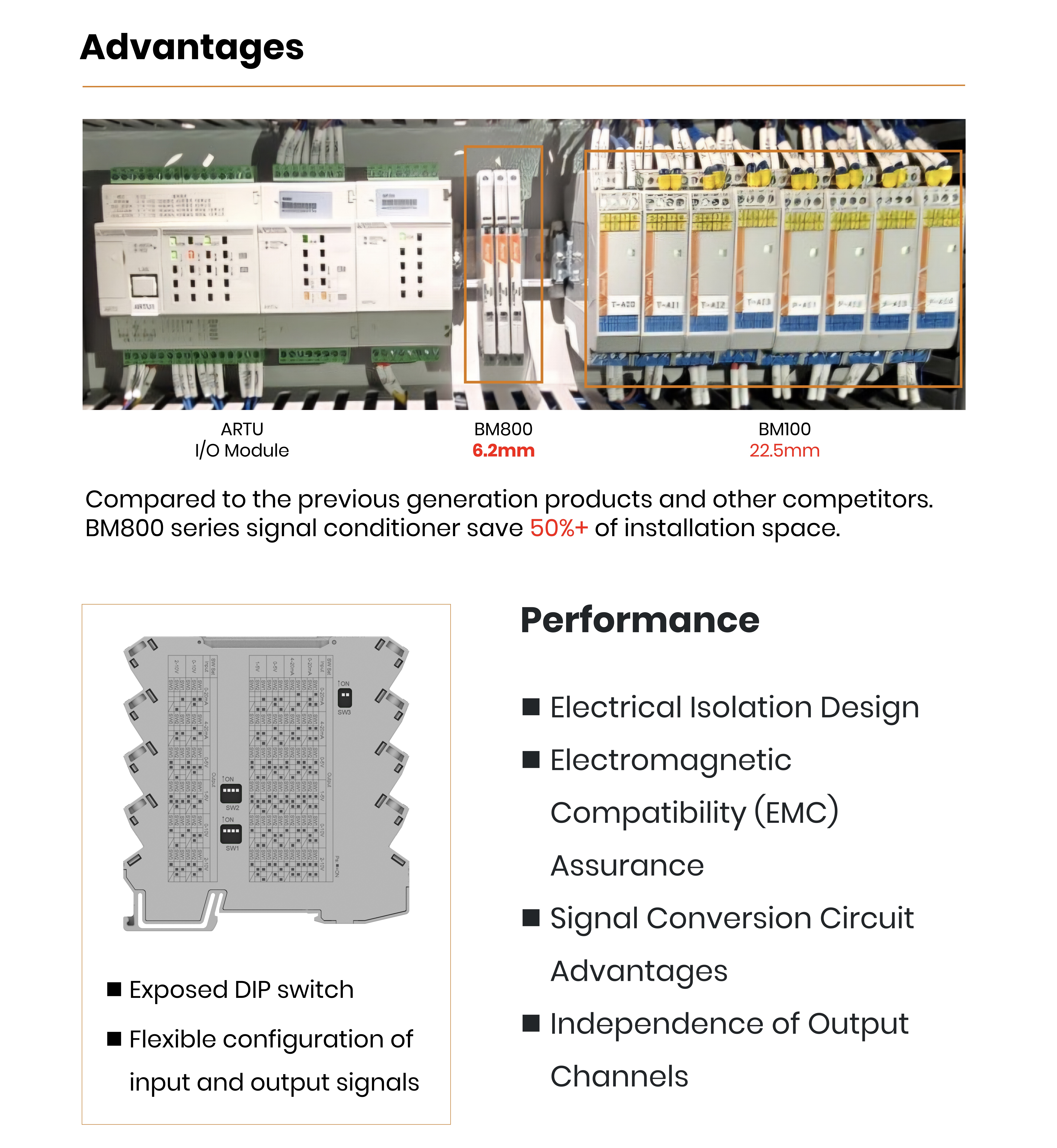

Signal Conditioner der BM800 -Serie, das auch als Signalisolatoren, Signalwandler und Signalwandler bezeichnet wird, ist ein fortschrittliches industrielles Signalkonditionierungsgerät mit einem super -dünnen 6,2 -mm -Design, das über 50% des Installationsraums spart. Es verfügt über eine Genauigkeit von 0,1%, eine elektromagnetische Kompatibilitätssicherung und Merkmale wie elektrische Isolierung, Vor- und unabhängige Ausgangskanäle. Mit einem DIP -Schalter für eine flexible Eingangs- und Ausgangssignalkonfiguration kann verschiedene Signale wie 0/4 ~ 20 mA, 0/1 ~ 5 V usw. verarbeitet werden. Es hat auch eine hervorragende Leistung bei der Temperaturdrift, der Reaktionszeit und der Isolationsfestigkeit.

Spezifikationen

M Odel	BM800-TAUCHEN/ICHCHCH-11	BM800-DV/I-11	BM800-DVI/VI-11
C Hannel T ype	1 Eingang 1 Ausgang
Eintauchschalter	Behoben		DIP
Eingang S Ignal	0/4 ~ 20 mA （ Sender mit zwei Draht und drei Draht, Stromquelle ）	0/1 ~ 5v, 0/2 ~ 10V	0 ~ 20 mA, 4 ~ 20 mA, 0 ~ 5V, 1 ~ 5V, 0 ~ 10V, 2 ~ 10 V (Schaltbar)
I nput I Minez	Stromeingang: 100 Ω; Spannungseingang: 50k (0-5 V), 100k (0-10 V).
A Ccuracy	0,1%
O Utput S Ignal	DC 0/4 ~ 20 mA		DC 0/4 ~ 20 mA, DC 0/1 ～ 5V, DC 0/2 ～ 10 V (schaltbar)
P Ower D Issipation	≤2W
D iStributieren	Verteilungsspannung bei 20 Ma: 20V	/
Fähigkeit	DC 0/4 ~ 20 Ma; Lastwiderstand von 550 Ω DC 0-5 V/1 ~ 5V; Lastwiderstand: 330k ω DC 0 ~ 10V/2 ~ 10 V; Lastwiderstand: 500k ω
O Utput R ipple	≤ 100 mVPP ( Lastwiderstand 100 Ω)
Temperaturdrift	50 ppm/℃
R Response T ime	Erreicht 90%des Endwerts innerhalb von 5 ms
Stromversorgungsspannung	24 V DC
T Kaiser	--20 ℃ ~ 60 ℃ (Lagertemperatur: -40 ℃ ~ 80 ℃)
I NSULATION S Trengtheit	Die Isolationsspannung zwischen zwei beliebigen Gruppen von Eingangs-, Stromversorgungs- und Ausgangsklemmen beträgt ≥ 1500 V AC; (Isolationswiderstand ≥100 mΩ)
L Evels von P Rotektion	IP20
W acht	60g
EMC	IEC61000-6-2 ； IEC61000-6-4
D Imsion	6,2 mm 97 mm100 mm

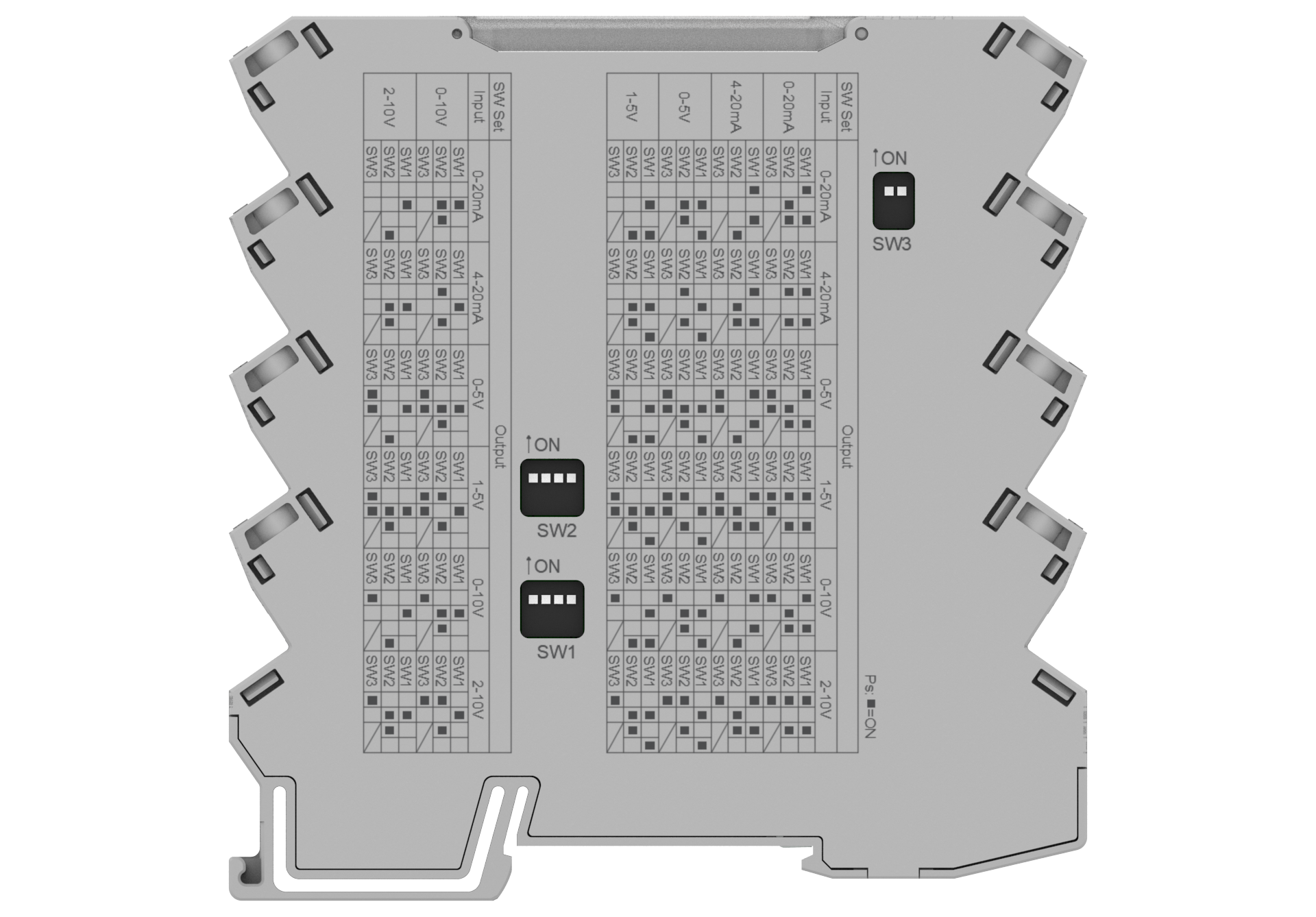

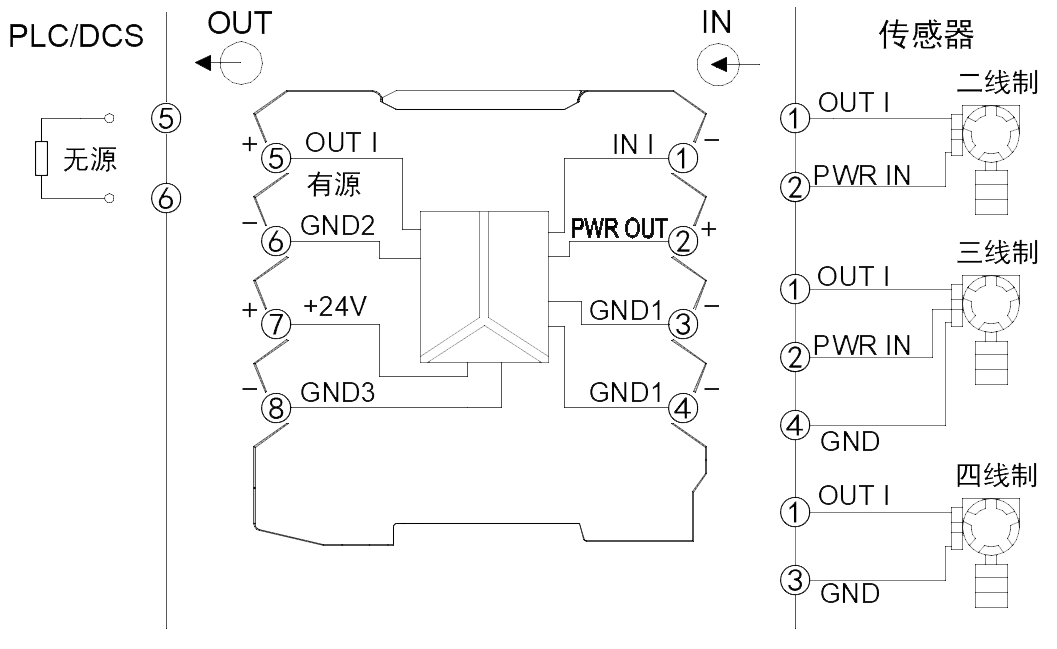

Dimensions- und Schaltplan

Anwendungsszenario

Anwendung der Arbeitsstelle
