BR -Serie Rogowski Coil Flexibler Stromtransformator

Bewertungsstrom: bis zu 10000A

Hohe Genauigkeitsklasse 0,5

Ausgezeichnete Linearität

Kerntyp geteiltem Kerntyp

Null Stromverbrauch

Kein offener Kreislauf-Hochspannungsgefahr

Anfrage senden Kontakt Herunterladen

VORHERIGES: Kein vorheriges Produkt
NÄCHSTES: Kein nächstes Produkt

Beschreiben

Acrel BR-Serie Flexible Rogowski-Spulen liefern eine sichere Wechselstromstrom-Erfassung von bis zu 500 ka. Die leichte, IP65-Schleife schnappt sich einfach ohne Trennung um Busbars oder Kabel, wodurch CT-Sättigung und Gefahren mit offener Kreislauf beseitigt wird. Außergewöhnliche Linearität, hohe Bandbreite und minimale Positionsfehler garantieren genaue Leistungsqualität, harmonische, rippende oder transiente Erfassung, wenn sie mit Leistungsanalysatoren, Holzfällern oder tragbaren Zählern gepaart werden. Benutzerdefinierte Längen und Durchmesser passen enge Felder, große Öfen, Schweißer oder Nachrüstungen. Null-Power-Draw, DC 4-20 mA / 200 MV-Ausgänge und Immunität gegen Streuner Felder machen BR-Spulen zur Auswahl für Energieaudits, Bogen-Fault-Studien und Hochfrequenz-Wechselrichterüberwachung.

Spezifikationen

Modell	BR-90	BR-150	BR-200	BR-300
Perimeter	300 mm	500 mm	650 mm	1000 mm
Innendurchmesser	90 mm	150 mm	200 mm	300 mm
Bewertungsstrom	1000a	2000-5000a	4000-8000a	5000-10000a
Gewicht	100-500g
Spulenwiderstand	50-500 Ω
Max. Aktuell	500ka
Querschnittsbereich	12 mm
Signaldrahtlänge	2m, anpassbar
Verhältnis	200 ±0.5%MV/ka@50hz, anpassbar
Genauigkeit	± 1%
OA -Ausgang (Nulldrift)	≤ 1MV
Phasenwinkeldifferenz	≤ 0,5 °
Linearität	± 0,2%
Bandbreite	1Hz-10kHz
Arbeitstemperatur.	-40 ℃ -80 ℃
Speichertemperatur.	-50 ℃ -90 ℃
Flammschutzmittel	Thermoplastische Gummi für Drähte und Kabel IEC-60332-1-2 Flammhemmende Klasse
Abschirmung	Spule: 100%, Signalkabel: 100%
Isolationsspannung	Spule: 3000 V; Signaldraht: 300 V

Dimensions- und Schaltplan

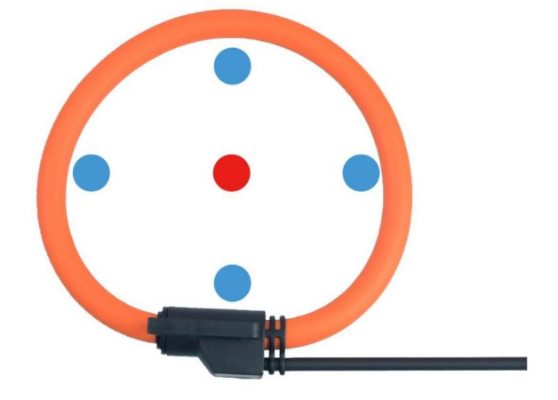

Blau: Klasse 1
Rot: Klasse 0.5s

Anwendungsszenario
