Mid Certified 600A Direct Input DC Energy Messgerät für EV -Ladegerät

Zertifiziert

Bewertungsstrom 4-600A

Nennspannung DC 0-1000 V

Genauigkeitsklasse B (Klasse 1)

RS485 Kommunikation

Pulsausgabe

Anfrage senden Kontakt Herunterladen

VORHERIGES: Kein vorheriges Produkt
NÄCHSTES: Mid Certified 360A Direct Input DC Energy Messgerät für EV -Ladegerät

Beschreiben

ACREL DJSF1352-D-600 ist ein DIN-Rail DC Energy Messgerät, das für 600A-Anwendungen für EV-Aufladung, Photovoltaik und Batterie-Storage entwickelt wurde. Es misst, zeigt gleichzeitig die DC-Spannung (0–1000 V), den bidirektionalen Strom (4–90 A Primär, 600 A Max), die sofortige Leistung (kW) und die kumulative aktive Energie (kWh) mit der Genauigkeit der Klasse-1/B auf. Ein Segment-LCD und ein optionales DJSF1352-L-Remote-Anzeigemodul liefern Echtzeitwerte mit Spannung, Strom, Strom, Datum/Uhrzeit, interner Temperatur sowie Vorwärts- und Umkehrergieregister.

Die Flexibilität der Leistungsversorgung wird durch einen 9–36 VDC-Hilfseingang sichergestellt, der ≤ 3 W. zwei galvanisch isolierte RS-485-Ports (RJ12-Schraubenklemmen) Modbus-RTU, DL/T 645-2007 und DL/T-698-Protokoll, SCADA-Backs, zulässigen, dh. Programmierbare Impulsausgänge (100–300 Imp/kWh) ermöglichen die Messung und Mid-Zertifizierungs-Workflows.

Der Messgerät wurde für harte Umgebungen entwickelt und hält –40 ° C bis 70 ° C, 95 %RH-Nicht-Kondensierung, 4,4 kV/1 min Hi-Pot, 6 kV-Anstieg und ≥ 40 MΩ-Isolierung. DIN-35-Schienenmontage, 0,5 n · m Klemmenmoment und Abkabelanweisungen mit abgeschirmter Pair-Pair-Kabel vereinfachen die Installation und minimieren EMI. Parameter-Bergkleider, Baud Rate, Parität, Energiedecimalals, Anti-Verhandlungs-Flags-sind über Kennwortgeschützte (0001 Standard) über Bordschaltflächen oder Remote-Register geschrieben.

DJSF1352-D-600 liefert zuverlässige Untermetering für Solar-Kombinierkästen, DC Fast EV-Ladegeräte und industrielle UPS-Systeme.

Spezifikationen

DJSF1352-D-600		Parameter
Eingang	Wert	Spannungseingang DC 0-1000 V
		Stromeingang 4-600A
	Stromverbrauch	Spannung: ≤ 0,2 VA, Strom ≤ 0,1 VA
Genauigkeit		Klasse B (Klasse 1)
Funktion	Anzeige	Segment LCD -Bildschirm (LCD)
	Kommunikation	RS485
		Modbus-RTU, DL/T 645-2007, DLT698
	Pulsausgang	Ein zweiter Impulsausgang, ein Energiepulsausgang
		Siehe die SYS-> Plus-Anzeige in den Messmenüeinstellungen. Zum Beispiel: die Messgeräte werden 100 angezeigt, das 100IMP/kWh ist
Stromversorgung	Spannungsbereich	DC 9—36 V
	Stromverbrauch	≤ 3W
Leistungsfrequenz standhalten Stromspannung		Stromversorgung // Signaleingang / / andere Schaltungen 4,4KV / 1 Minute
Impulsspannungsspannung		± 6kV
Isolationsresistenz		≥ 40 m ω
Durchschnittliche barrierefreie Arbeitszeiten		≥50000h
Umfeld	Temperatur	Arbeitstemperatur: -40 ° C ~ 70 ° C; Lagertemperatur: -40 ℃ ~ 70 ℃
	Luftfeuchtigkeit	≤ 95%RH, keine Kondensation, kein ätzendes Gas
	Höhe	≤2000m

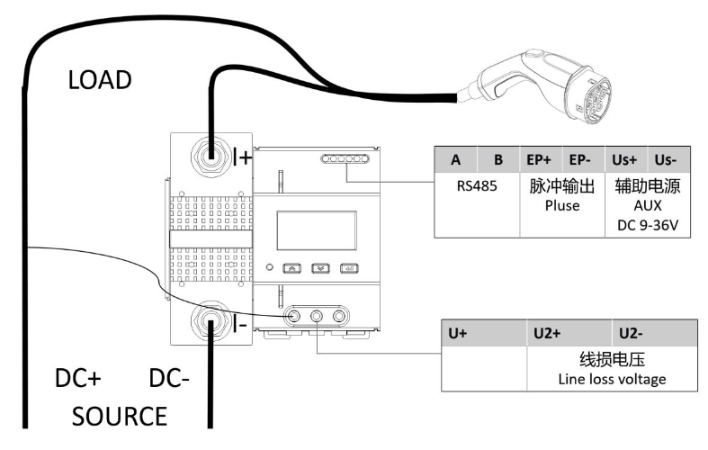

Dimensions- und Schaltplan

Anwendungsszenario

Erneuerbare Energien

Anwendung der Arbeitsstelle
