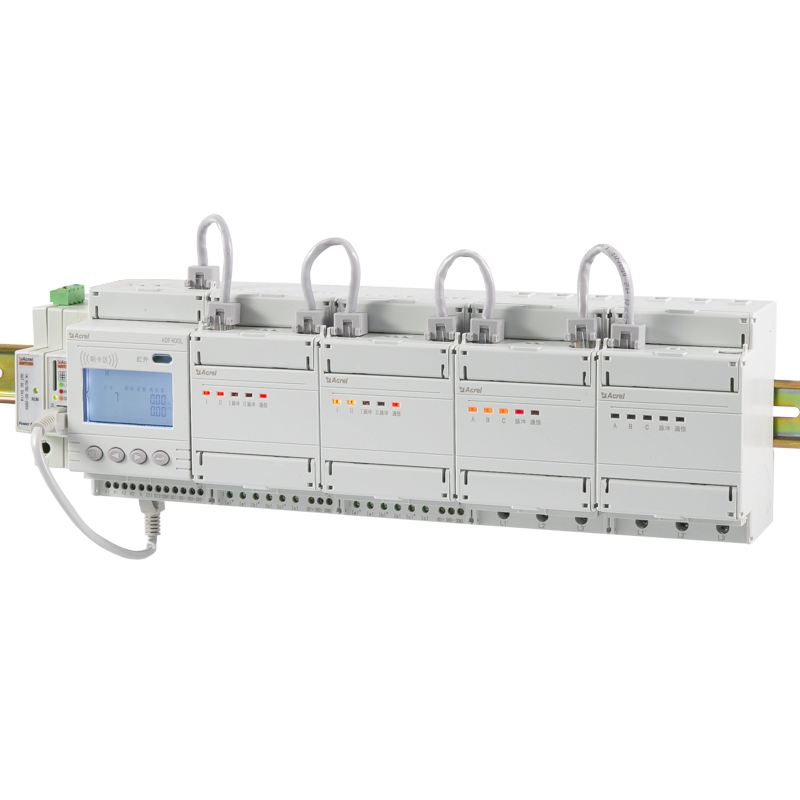

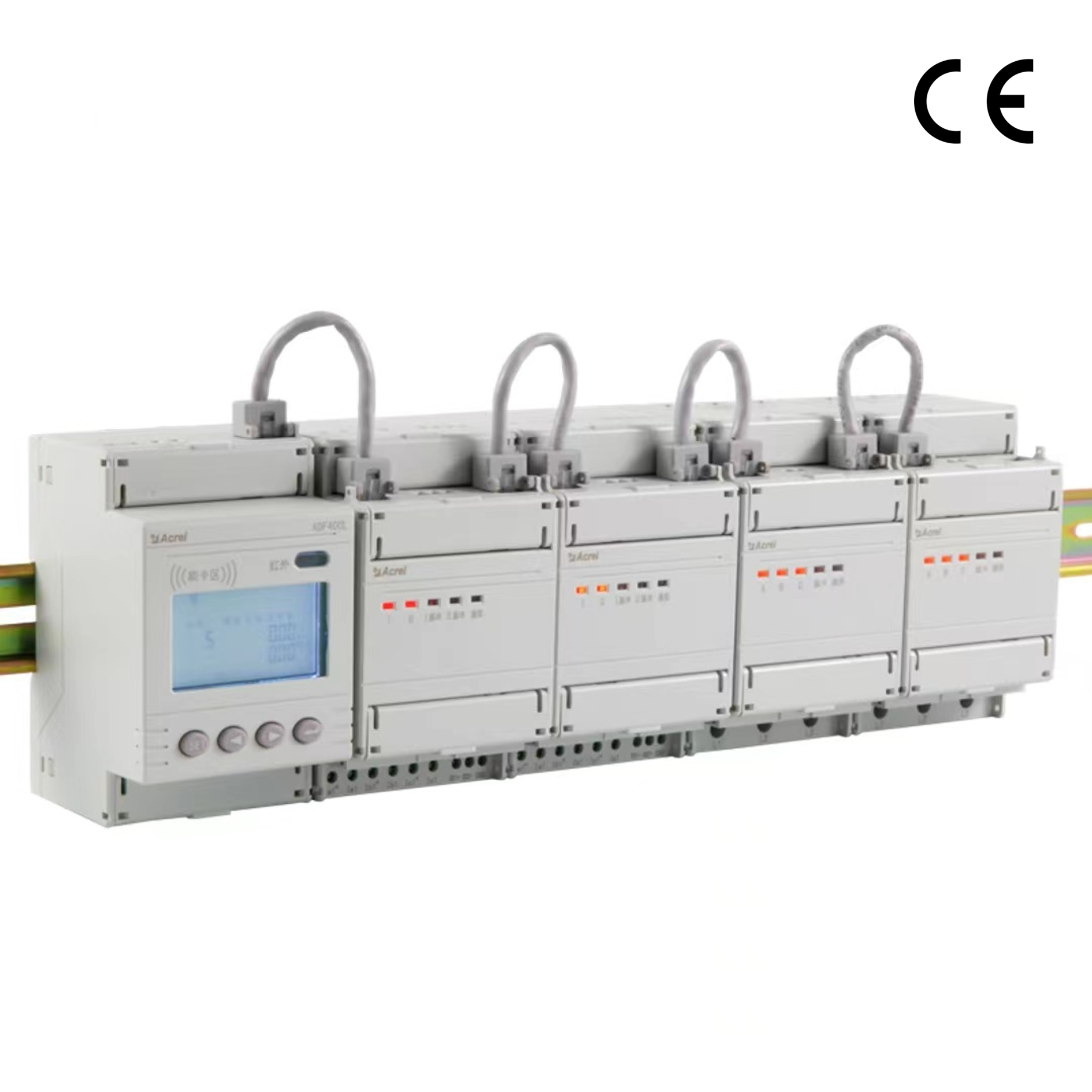

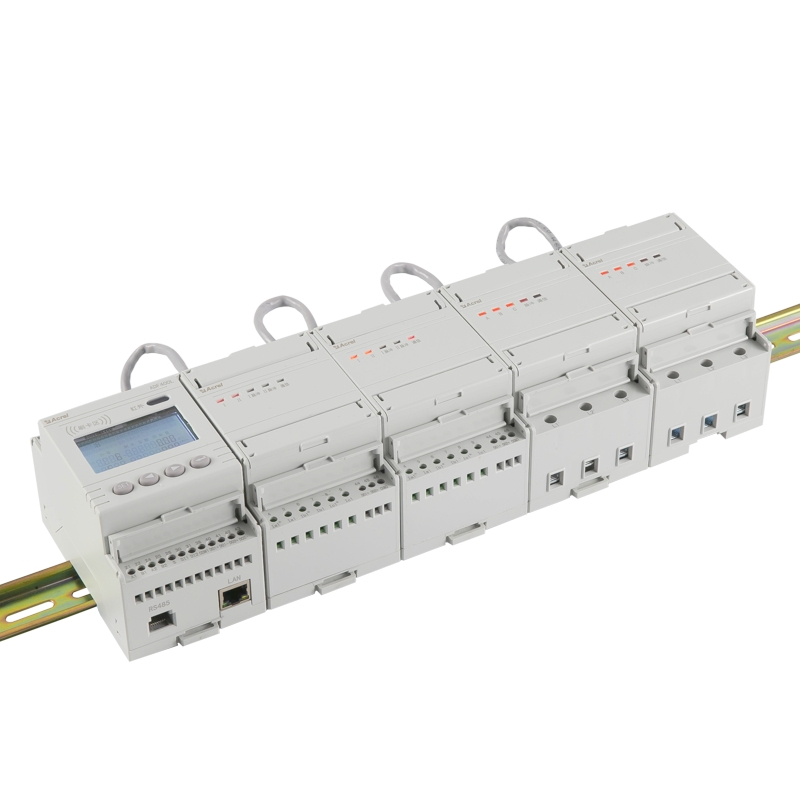

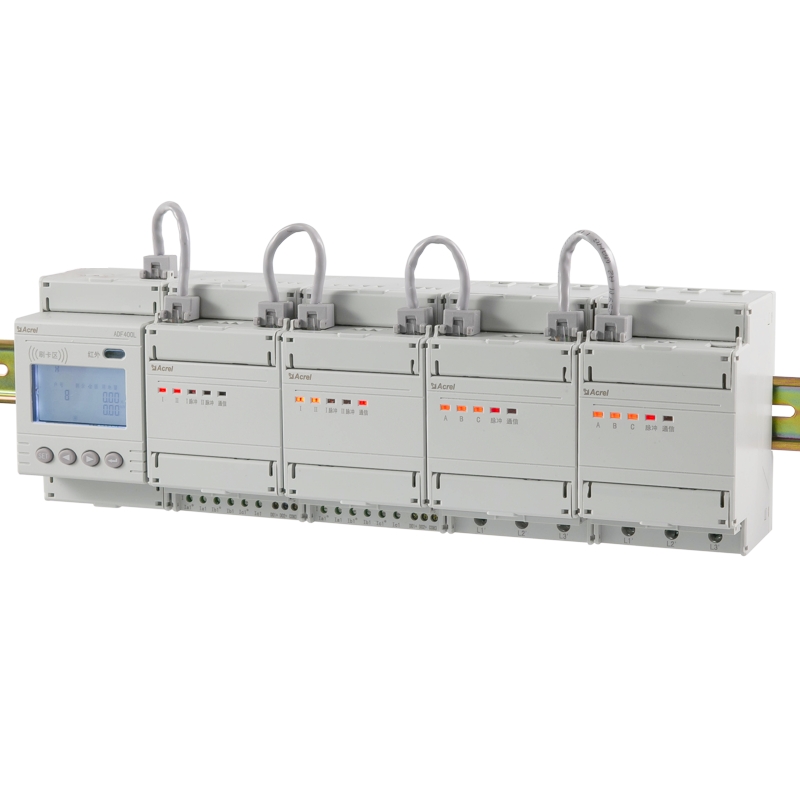

AC Single/Drei-Phase-Multi-Kreislauf-DIN-Schienenmodularmesser modular

Max. 12 Schaltungen drei Phasenmessungen

Max. 36 Schaltkreise Einphasenmessung

Eingangsstrom 5a nach CTS

Prepaid/Postpaid -Funktion für das Abrechnungssystem

KWH Klasse 0,5

RS485 Kommunikation

Ethernet -Kommunikation Optional

Anfrage senden Kontakt Herunterladen

VORHERIGES: Kein vorheriges Produkt
NÄCHSTES: Drahtloser Wechselstrom drei Phasen CT Access Prepaid -Messgerät für das Abrechnungssystem

Beschreiben

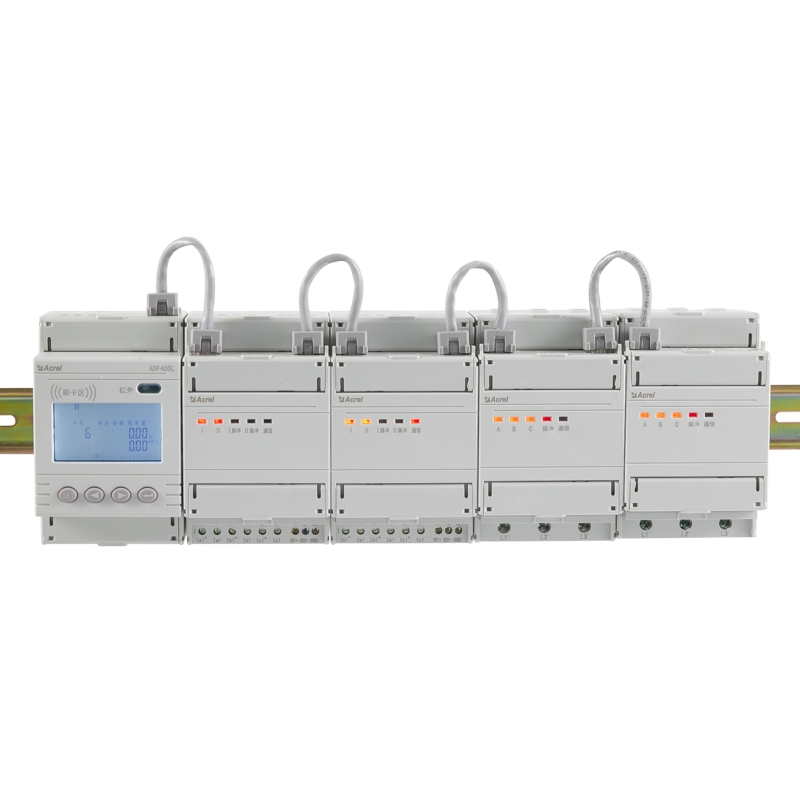

ACREL ADF400L Multi -Circuits Energy Messgerät ist eine sehr vielseitige und genaue Lösung, die für unterschiedliche Energiemessanforderungen ausgelegt ist. Es kann bis zu 12 Drei-Phasen- oder 36 einphasige Direktverbindungen oder 12 dreiphasige Transformatorverbindungen aufnehmen, wodurch es für eine Vielzahl von Anwendungen wie Wohnkomplexen, Schulen und Unternehmen geeignet ist. Dieses Energiemessel ist mit fortschrittlichen Messfunktionen ausgestattet, einschließlich der gesamten aktiven Energie, der Vorwärts- und Rückwärtswirkung und einer multi- Tarif -Tarif -Tarif -Energiemessung. Es unterstützt mehrere Zölle mit 4 Zeitzonen, 2 Zeitplänen, 14 täglichen Zeiträumen und 4 Tarifraten, wobei ein flexibles Energieverbrauchsmanagement bereitgestellt wird.

Die ACREL ADF400L-Serie verfügt außerdem über ein benutzerfreundliches LCD-Display mit Hintergrundbeleuchtung, das eine einfache Lektüre von Messungen wie Spannung, Strom, aktive Leistung, reaktive Leistung, scheinbare Leistung, Leistungsfaktor und Frequenz ermöglicht. Die Kommunikationsfähigkeiten werden durch die Infrarotkommunikation zusammen mit RS485- und Ethernet -Schnittstellen, die Modbus- und DL/T 645 -Protokolle unterstützen, weiter verbessert, um eine nahtlose Integration in verschiedene Energiemanagementsysteme zu gewährleisten. Mit seiner hohen Messungspräzision, umfassenden Funktionen und flexiblen Installationsoptionen ist das ADF400L -Multi -Schaltungs -Energie -Messgerät eine ideale Wahl für eine effiziente und präzise Energieüberwachung und -management.

Spezifikationen

Technischer Parameter		ADF400L- □ H □ S □ D (y)- □
Hilfskraft	Stromspannung	Drei-Phasen 3*220 V/380 V Netzteil (für einphasige Stromversorgung, Kurzschlussklemmen 1, 2 und 3 auf dem Instrument)
Hilfskraft	Stromverbrauch	≤ 10 W
Stromspannung input	Nennspannung	3 × 220/380 V 、 3 × 57,7/100V
Stromspannung input	Referenzfrequenz	50 Hz
Stromeingabe	Eingabestrom	3 × 1 (6) A (CT Access), 3*10 (80) A (Direktzugriff)
Stromeingabe	Strom starten	1 ‰ ib
Messung der Leistung	Messgenauigkeit	0,5s Level
Messung der Leistung	Uhr Genauigkeit	≤ 0,5s/d
Impuls	Impuls output	Jedes Drei-Phasen-Messmodul hat 1 aktiver Energiepuls
	Impuls Width	80 ms ± 20 ms
	Impuls constant	3 × 1 (6) A Spezifikation 6400 Imp/kWh
	Impuls constant	3 × 10 (80) A Spezifikation 400 Imp/kWh
Schalten	Hauptmodul	Hauptmodul 2DI 2DO，Among them, DI is dry contact input
Schalten	Sklavenmodul	Transformatorzugriffs -Slave -Modul 2DI 4DO ， Unter ihnen ist DI 220 V nass Kontakteingang
Kommunikation	Infrarot -Schnittstelle	Infrarotkommunikation
	RS485 -Schnittstelle	Modbus-RTU
	Ethernet -Schnittstelle	Modbus-TCP 、 TCP/IP
Umgebung	Temperatur	Betriebstemperatur: -20 ℃ ~ 60 ℃ ，
	Temperatur	Lagertemperatur: -30 ℃ ~ 70 ℃
	Luftfeuchtigkeit	≤ 95%RH ， Keine Kondensation, kein ätzender Gasplatz
	Höhe	≤2000m

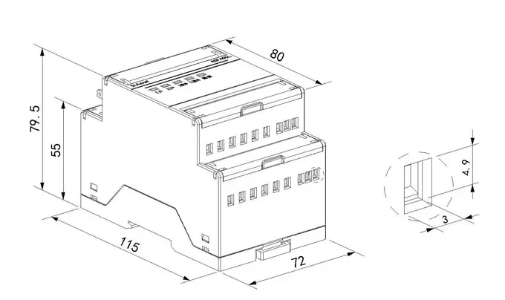

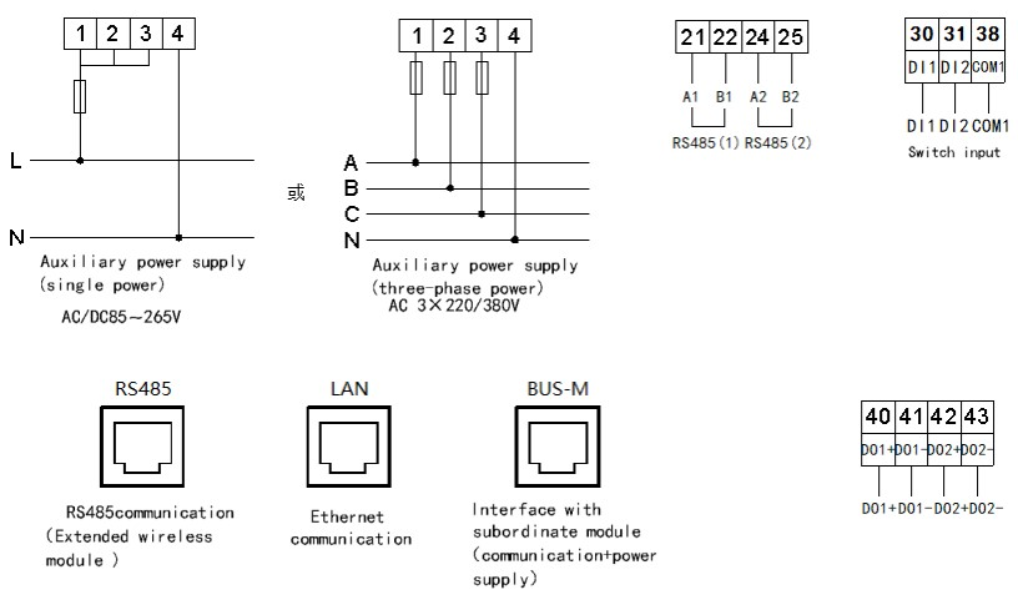

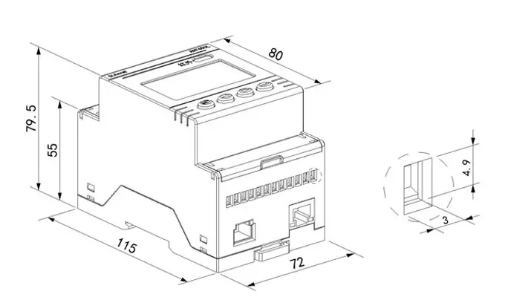

Dimensions- und Schaltplan

Anwendungsszenario

Energieeffizienz -Managementsystem

IoT Energy Management System

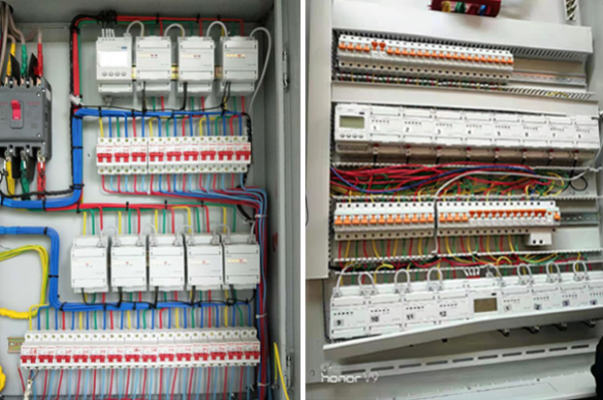

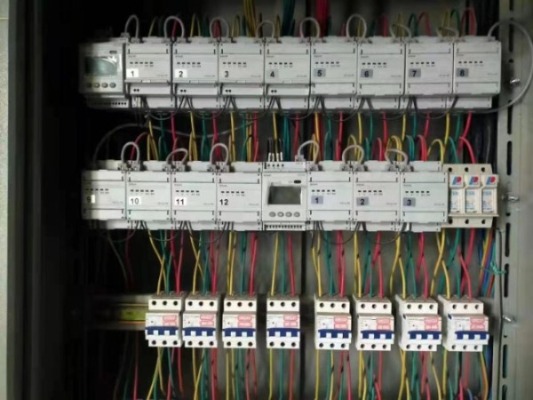

Anwendung der Arbeitsstelle
