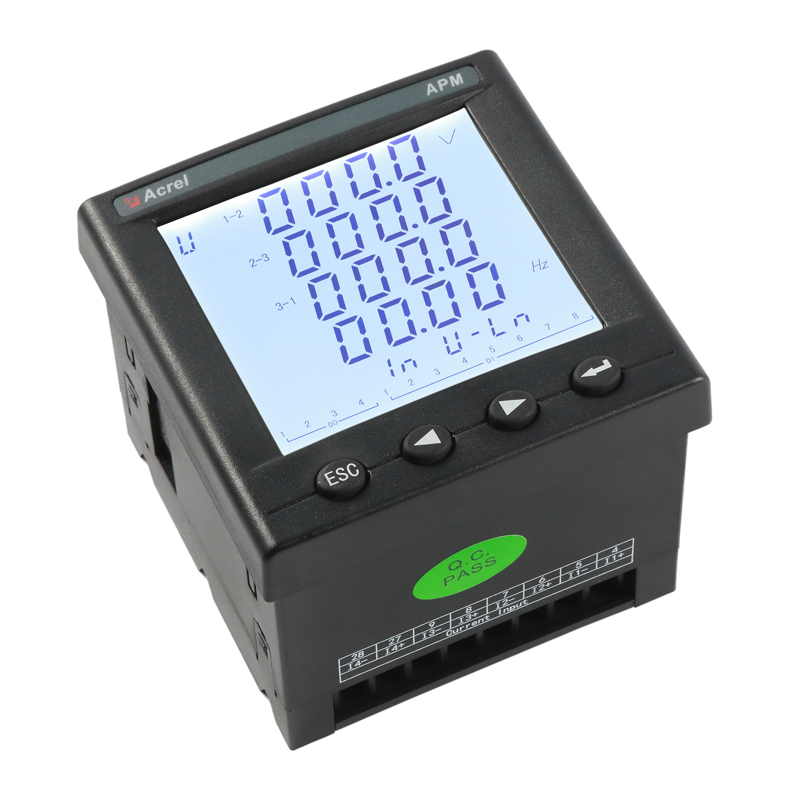

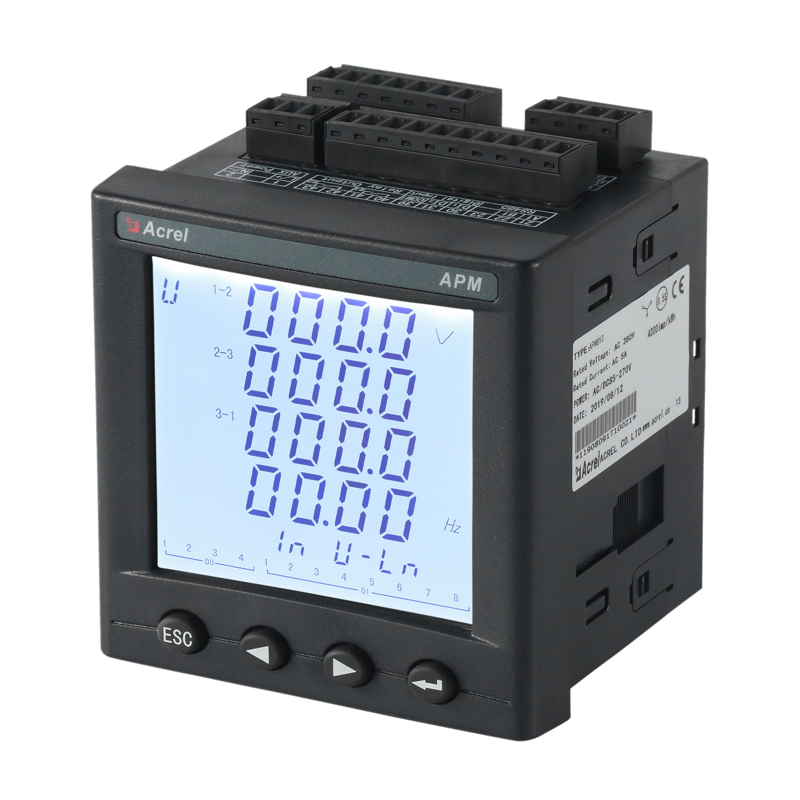

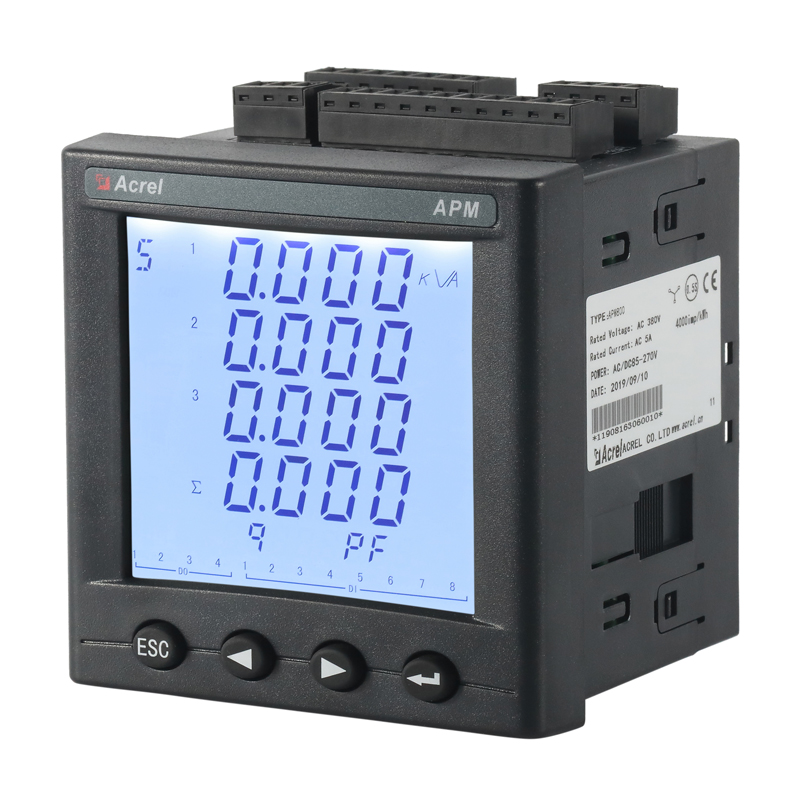

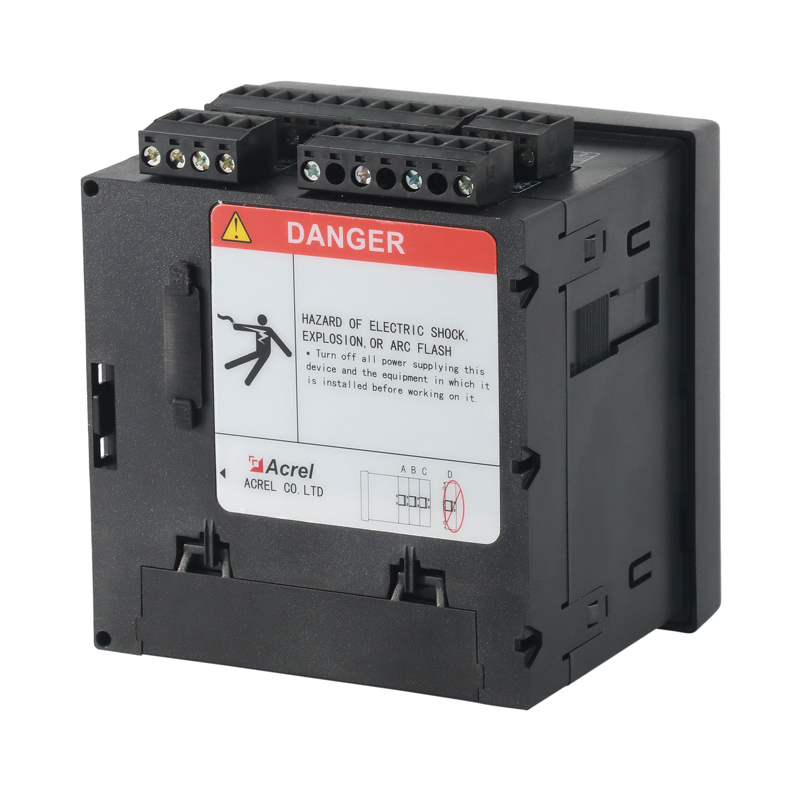

AC Three Phase Programmierbares Panel -Energie -Messgerät montiert

Echte RMS -Messungen

THD mit 63. Harmonischen

K-Faktor- und Crest-Faktor

Unbalance- und Phasenwinkel

Anforderungen und Mehrtarifsenergie

Max/min log mit Zeitstempel

Anfrage senden Kontakt Herunterladen

VORHERIGES: AC Dual Circuits WiFi -Kommunikationsenergie -Messgerät für Balkon Solar PV
NÄCHSTES: AC Einphasen -drahtloser IoT -Energiemessgerät

Beschreiben

APM810 ist ein Dreiphasen-Multifunktionsmessgerät der 0,2S-Klasse für eine präzise Energieüberwachung, die Diagnose der Stromqualität und der Unterbilling von Mietern in Industrie-, Handels- und Daten-Center-Schalttafeln. Der kompakte 96 × 96 mm DIN-Gehäuse bietet einen Farb-TFT-Touchscreen, der echte RMS-Spannung auf 690 V, Strom, Frequenz, aktive/reaktive/scheinbare Leistung, PF, Nachfrage, Harmonische bis 63., THD und vier Quadrant KWH/KVARH zeigt. Dual RS485 MODBUS-RTU, Ethernet TCP/IP, BACNET/IP, SNMP und optionales Wi-Fi/LORA liefern nahtlose BMS/EMS-Integration, während 4 MB-Speicherprotokolle 12-Monats-Lastprofile für Energy-Audits. Konfigurierbar über/unter Spannung, Strom, PF und harmonische Alarme Drive -Relais oder digitale Eingänge für die Steuerung von Smart Breaker; Impulse, SOE und Tarif-TOU-Register unterstützen den Dienstprogramm AMI, Solarnet-Metering und EV-Ladeanwendungen. Breit 3 × 57,7–690 V, 0,001–10 eine direkte oder CT/VT-Verbindung plus tamperfeste Dichtung passt zu jedem Smart-Grid- oder Micro-Grid-Einsatz.

Spezifikationen

Technische Parameter				Wert
Eingang		Verbindung		Einphase-2-Draht, 3-Phasen-3-Draht, 3-Phasen-4-Draht
		Frequenz		45-65Hz
		Stromspannung		Bewertung:
				Einzelphasen: AC 100V 、 400 V
				Drei-Phase: AC 3 × 57,7 V/100 V (100 V) 、 3 × 220 V/380 V (400 V) 、 3 × 380 V/660 V (660 V) (nur 96 Größe)
				Überlast: 1,2 -fach {kontinuierlich): 2 -fache Bewertung für 1 Sekunde
				Stromverbrauch: <0,5 Va
		Aktuell		Bewertung: AC ia 、 5a
				Überlast: 1,2 -fache Bewertung (kontinuierlich); 10 -fache Bewertung für 1 Sekunde
				Stromverbrauch: <0,5 Va
Ausgabe		Elektrische Energie		Ausgangsmodus: Photo-Koppler-Impuls im Open-Collector
				Impulskonstante: 10000IMP/kWh (einsetzbar) ， Siehe Schaltplan für Details ；
		Kommunikation		RS485PORT, MODBUS -RTU -Protokoll, DLT645 -Protokoll (Versionen 07 und 97) ，
				Baud Rate 1200 ~ 38400
Funktion		Eingabe umschalten		Trockenkontakteingabe, eingebaute Stromversorgung; Wenn das Modell Ka ist, ist es AC 220 V aktiv.
		Ausgangswechsel		Ausgangsmodus: Relais normalerweise öffnen Sie den Kontaktausgang
				Kontaktkapazität: AC 250 V/3a 、 DC 30 V/3A
		Analogausgang		4 - 20 mA
Genauigkeitsklasse				Frequenz: 0,05 Hz, Strom 、 Spannung: 0,2 Klasse, Blindleistung: l .0 Klasse, reaktive elektrische Energie: l .0 Klasse, aktive Leistung: 0,5 Klasse, aktive elektrische Energie: 0,5 Klasse, 2-31. Harmonische Messung: ± 1%
Stromversorgung				AC/DC 85-265V oder DC24V ± 20%） oder DC48V (± 20%)
				Stromverbrauch ≤ 10 Va
Sicherheit	Leistungsfrequenzspannung			Zwischen Stromversorgung // Ausgangsschalter // Stromeingang // Spannungseingang und Übertragung // Kommunikation // Impulsausgang // Eingangsschaltanwendung AC 2 kV 1 min;
				Zwischen Stromversorgung 、 Schaltausgang 、 Stromeingang 、 Spannungseingang AC 2 kV 1 min;
				Zwischen der Übertragung 、 Kommunikation 、 Impulsausgang 、 Schalteingang AC 1KV 1 min;
	Isolationsresistenz			Eingabe 、 Ausgangsende zu Maschinengehäuse> 100 mΩ
Umfeld			Temperatur	Arbeit: -25 ° C ~ 65 ° C Lagerung: -40 ° C ~ 80 ° C
			Luftfeuchtigkeit	≤ 93%RH nicht kondensieren
			Höhe	≤2500 m

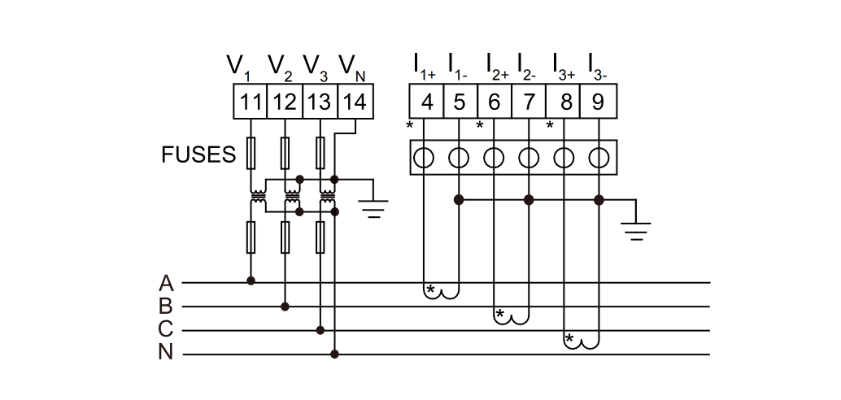

Dimensions- und Schaltplan

Anwendungsszenario

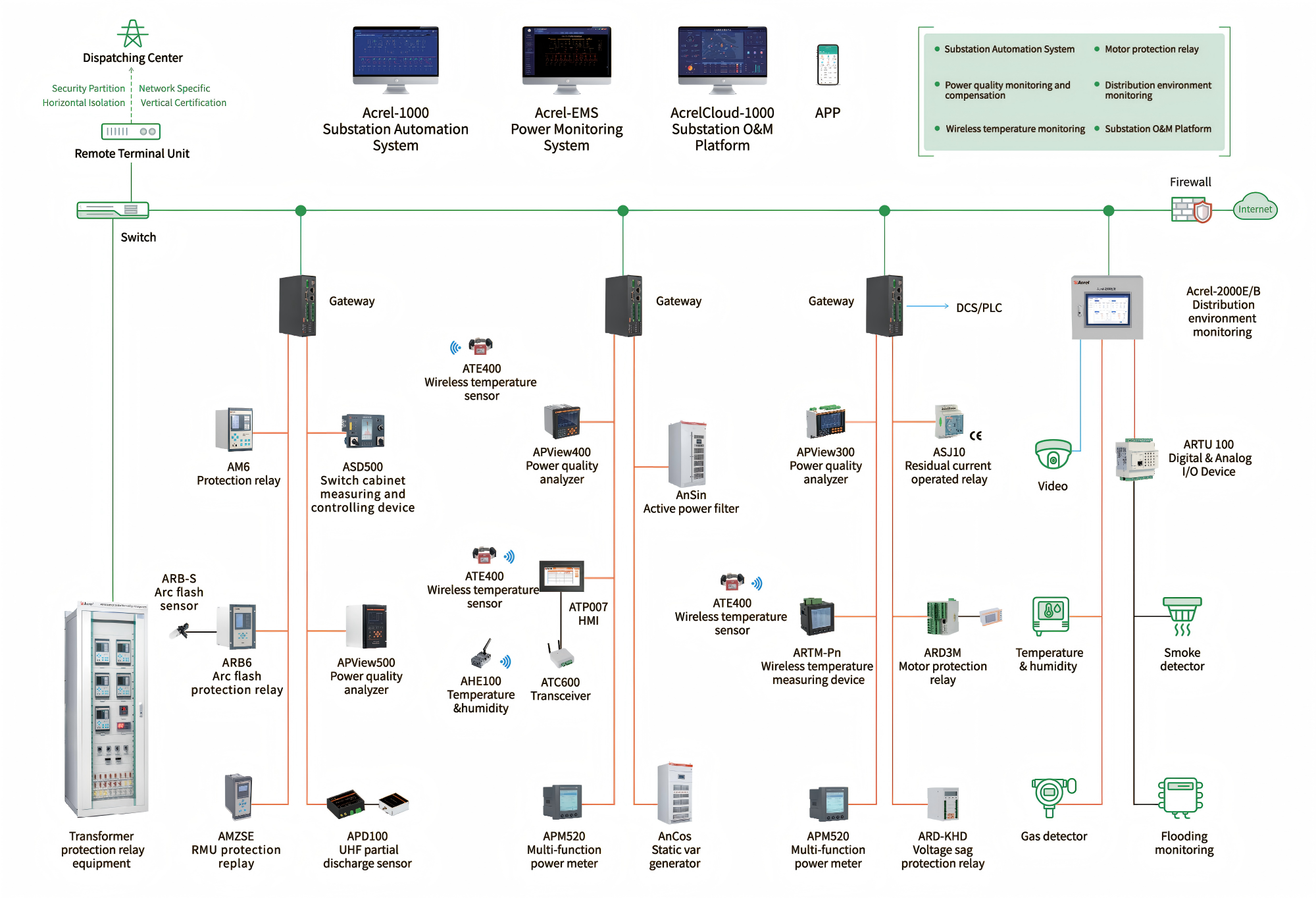

Stromüberwachungslösung

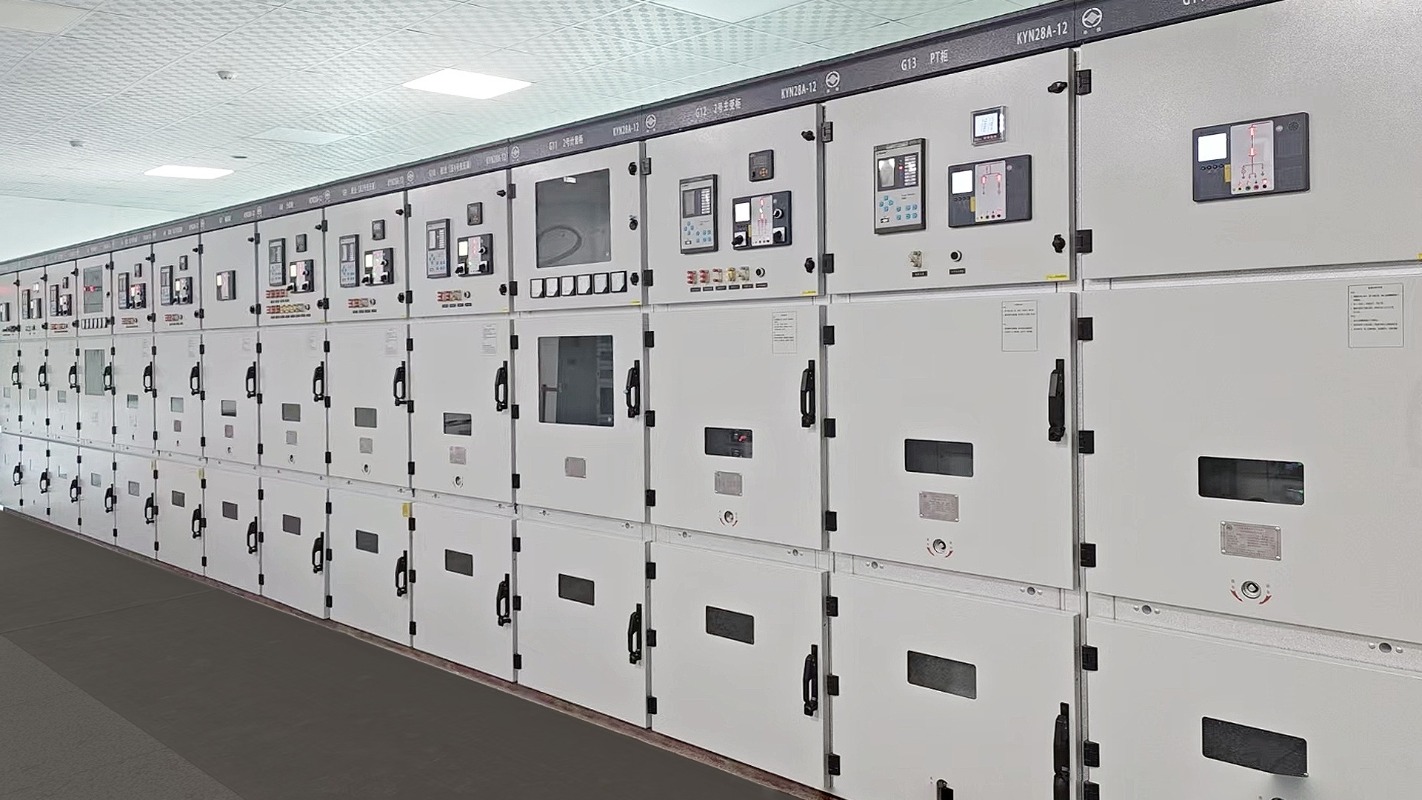

Anwendung der Arbeitsstelle
