Wie wählt man die richtige Methode zur Zählerinstallation aus?

Ein Leitfaden zur Auswahl der DIN-Schiene/Schalttafelmontage

Einführung:

Bei der Planung von Stromverteilungen, der Nachrüstung des Energieverbrauchs, der Speicherung von Photovoltaik-Energie und Gebäude-Unterzählerprojekten sind viele Auswahlfehler auf die Wahl der falschen Installationsmethode zurückzuführen! Unzureichender Platz im Schrank, keine Möglichkeit zum Bohren von Löchern, keine verfügbare Montagewand vor Ort und schwierige Wartung nach der Installation – im besten Fall führt dies zu Nacharbeiten und Korrekturen; im schlimmsten Fall gefährdet es die Projektakzeptanz.

Die Smart Meter von Acrel sind in zwei gängige Installationsarten unterteilt – DIN-Schiene und Schalttafelmontage – basierend auf den Baubedingungen vor Ort, der Schrankstruktur und der Installationsumgebung. Dieser Artikel führt Ingenieure durch die präzise Auswahl aus fünf Dimensionen: Installationsmerkmale, anwendbare Szenarien, Kernvorteile, entsprechende Modelle und häufig zu vermeidende Fallstricke und deckt 99 % der industriellen und kommerziellen Stromverteilungsprojekte ab.

I. DIN-Schienenzähler | Die erste Wahl für den dichten Einbau im Schrank und maximale Vielseitigkeit

DIN-Schienenzähler sind derzeit der am weitesten verbreitete und anpassungsfähigste Typ in Energieverteilungs-, neuen Energie- und Energieüberwachungsprojekten. Sie übernehmen die nationale Standard-DIN-35-mm-Schienen-Schnappmontage, erfordern keine Schrankbohrungen und sind äußerst einfach zu montieren und zu demontieren.

Installationsfunktionen

Direktes Aufstecken auf Standardschienen in Verteilerkästen, Schaltschränken und Anschlusskästen. Kompakt und leicht, mit modularem Design, das eine dichte Anordnung mehrerer Einheiten ermöglicht. Das spätere Hinzufügen, Ersetzen oder Erweitern von Einheiten erfordert keine Änderung der Schrankstruktur, was eine äußerst hohe Konstruktions- und Wartungseffizienz gewährleistet.

Einphasige DIN-Schienenzähler (Serie ADL200)

Konzipiert für einphasige AC-Niederspannungsnetze zur Messung von Spannung, Strom, Leistung und Wirkenergie. Unterstützt den direkten Anschluss bis zu 80 A, mit optionaler RS485-Kommunikation (Modbus-RTU-Protokoll). Ideal für die Unterverbrauchsmessung von Gebäudeenergie, die Abrechnung gewerblicher Mieter und die einphasige Lastüberwachung.

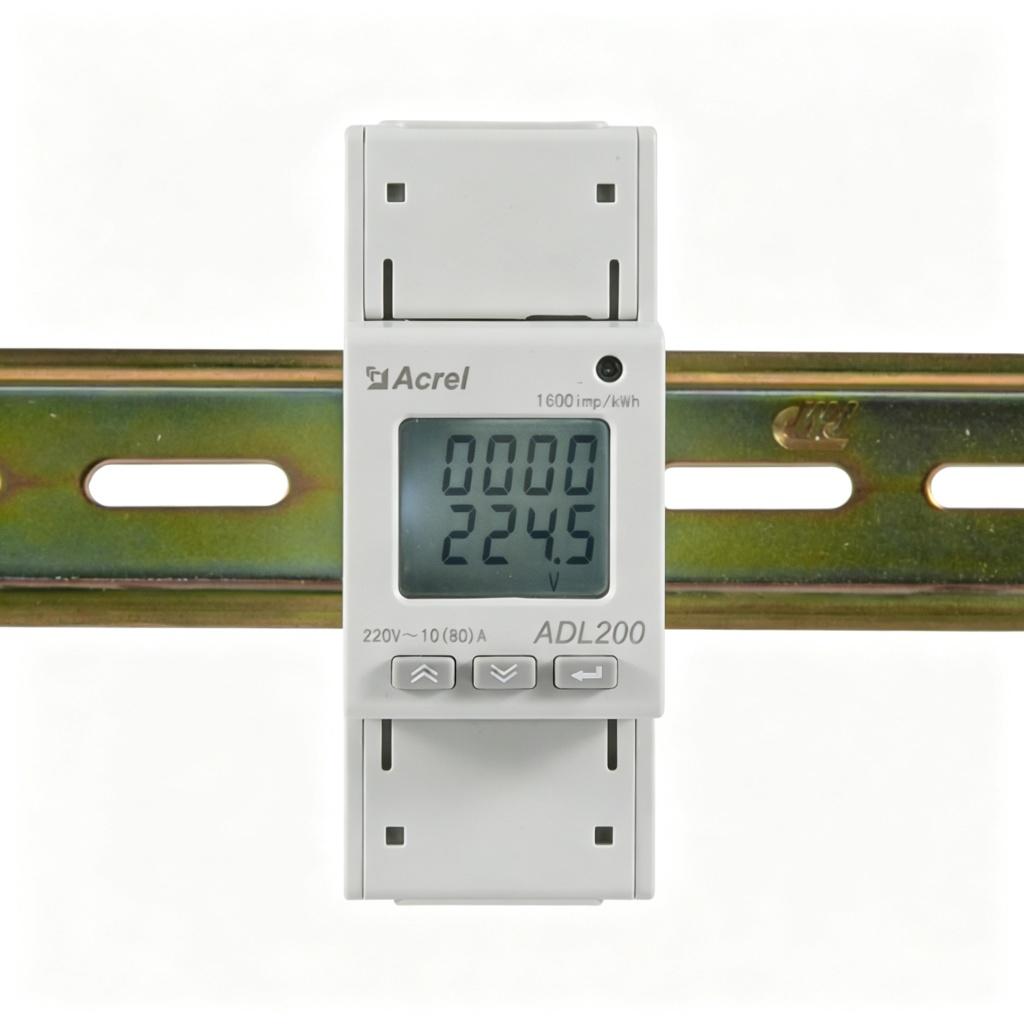

Abbildung: Einphasiger DIN-Schienenzähler (ADL200)

Dreiphasige DIN-Schienenzähler ( ADL400 / DTSD1352-Serie )

Vollständige dreiphasige Messung elektrischer Parameter, einschließlich Spannung, Strom, Leistung, Leistungsfaktor, Frequenz und Vierquadrantenenergie. Unterstützt die Abrechnung mehrerer Tarife mit bis zu 4 Zeitzonen und 8 Zeitplänen. Bietet Erkennung der 2. bis 31. Harmonischen und THD-Analyse. Ausgestattet mit einer RS485-Kommunikationsschnittstelle für die Integration von SCADA- und Energiemanagementsystemen.

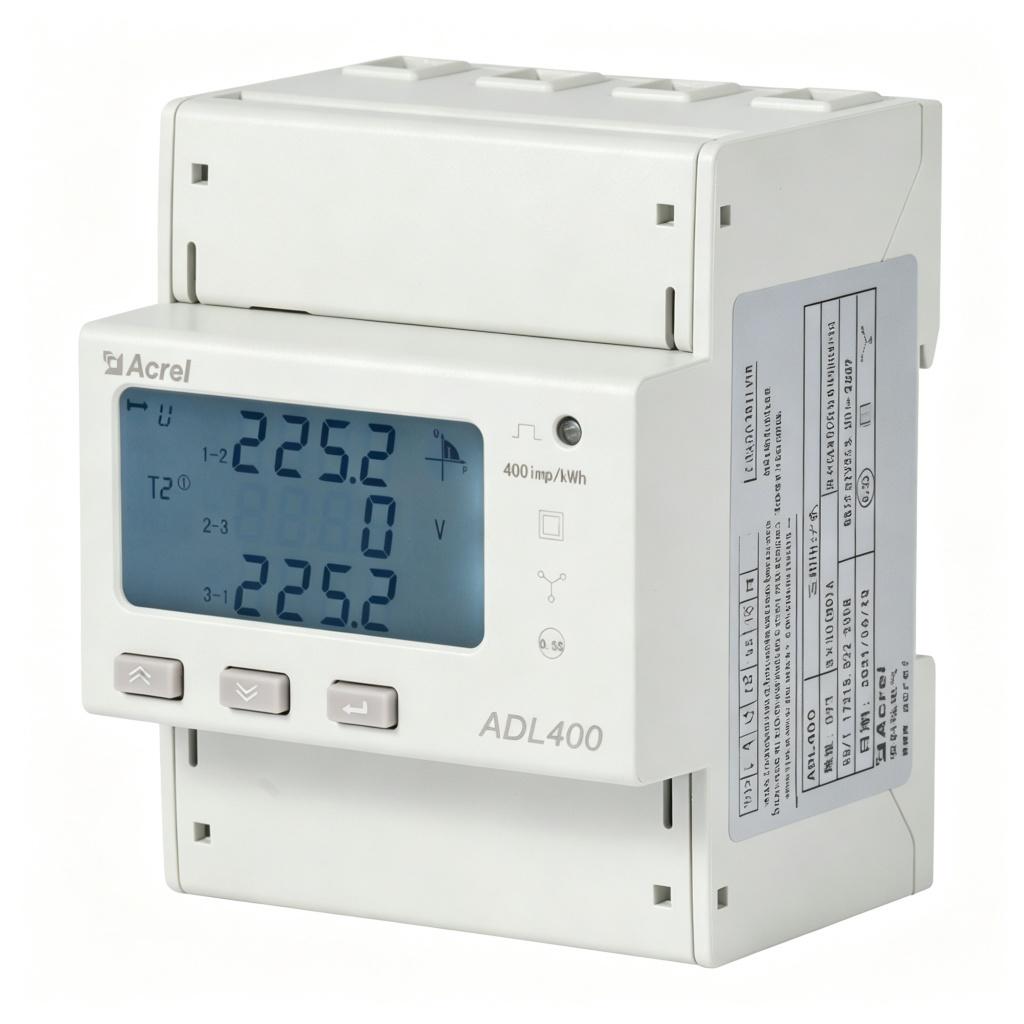

Abbildung: Dreiphasiger DIN-Schienenzähler (ADL400)

DC-DIN-Schienenmessgeräte (DJSF1352-RN-Serie)

Speziell für Gleichstromsysteme entwickelt und misst Gleichspannung, Strom, Leistung und Vorwärts-/Rückwärtsenergie. Unterstützt sowohl Shunt- als auch Hall-Sensor-Stromerfassung mit einer Genauigkeit der Klasse 0,5. CE- und UL-Doppelzertifizierung für Exportkonformität. Perfekt geeignet für Ladestationen für Elektrofahrzeuge, Energiespeichersysteme, Telekommunikations-Basisstationen und Gleichstromverteilertafeln. Verfügt über RS485-Kommunikation mit Modbus- und DL/T645-Protokollunterstützung sowie Funktionen zum Einfrieren von Daten und zur Ereignisprotokollierung.

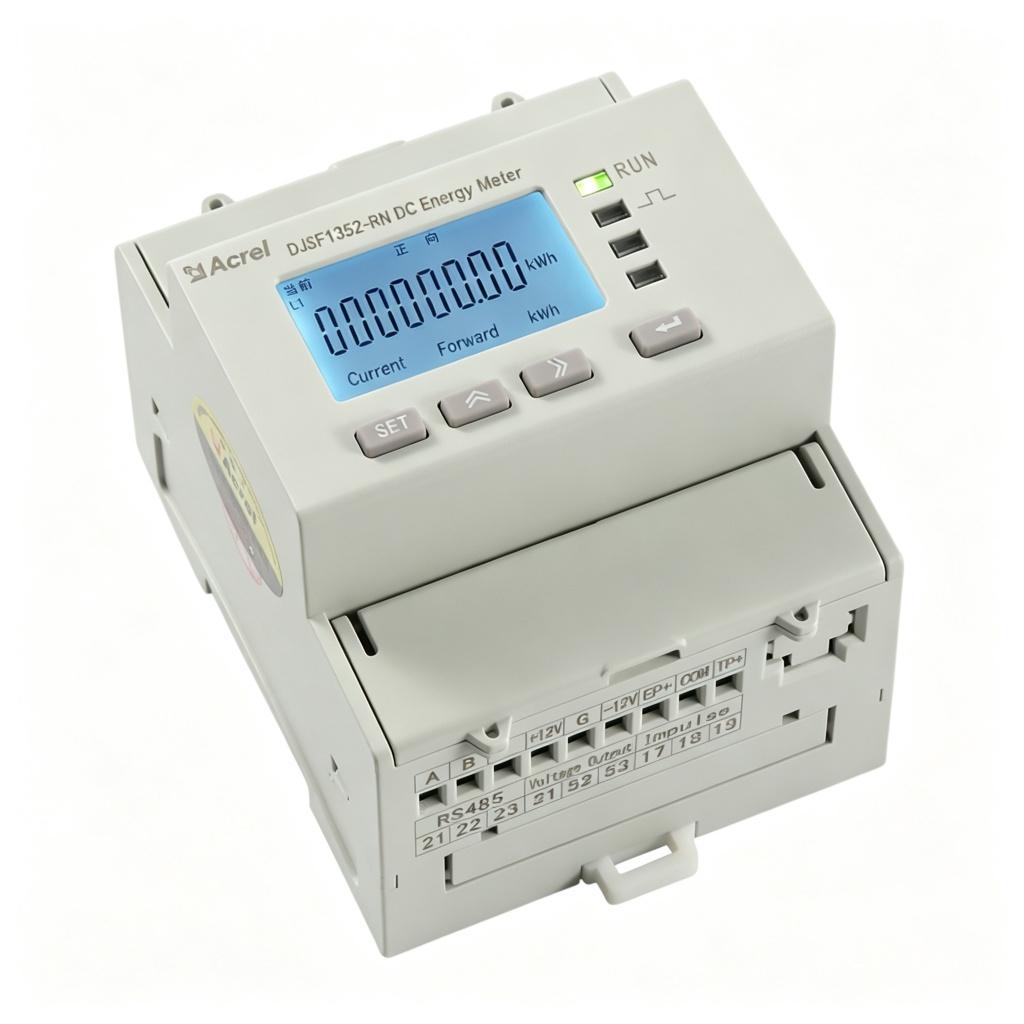

Abbildung: DC-DIN-Schienenzähler (DJSF1352-RN)

Mehrkreis-DIN-Schienen-Energiezähler (ADF400L / ADW2xx-Serie)

Ein Messgerät ersetzt mehrere herkömmliche Messgeräte – unterstützt bis zu 12 dreiphasige Stromkreise oder 36 einphasige Stromkreise mit vollständiger elektrischer Parametermessung pro Kanal. Modularer Aufbau mit externen Stromwandlern, der eine zentrale Messung und einen dichten Einsatz in Verteilerkästen, Säulenschränken und kastenförmigen Umspannwerken ermöglicht. Beinhaltet Energiestatistiken für mehrere Tarife, Bedarfsmessung und Ereignisaufzeichnung. Ausgestattet mit zwei Ethernet- und RS485-Kommunikationsanschlüssen für eine effiziente Datenintegration.

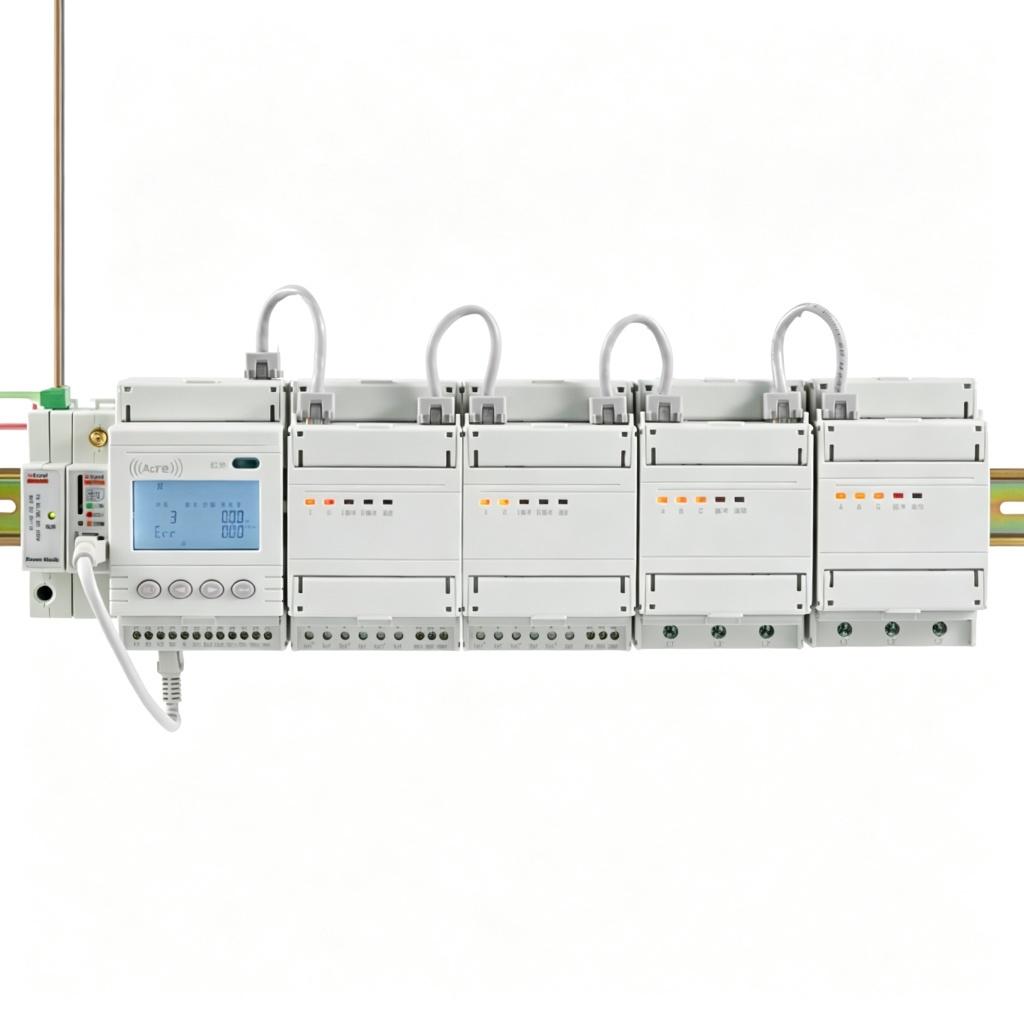

Abbildung: Mehrkreis-DIN-Schienen-Energiezähler (ADF400L)

II. Messgeräte für den Schalttafeleinbau | Visuelle Überwachung für Schaltanlagen, Standard für High-End-Projekte

Messgeräte für den Schalttafeleinbau, auch als Fronttafel- oder Unterputzmessgeräte bekannt, erfordern das präzise Ausschneiden von Löchern in der Schaltschrankplatte. Das Messgerätegehäuse ist in das Gehäuse eingebettet, wobei die Abschirmung nach außen freiliegt. Sie sind die gängige Wahl für Hoch- und Niederspannungsschaltanlagen sowie zentrale Steuerungsgeräte und vereinen Ästhetik mit leistungsstarker Überwachung.

Installationsfunktionen

Für den flächenbündigen Festeinbau werden entsprechend den Zählermaßen Löcher in den Schrank geschnitten. Die Paneloberfläche ist flach und einheitlich, wobei der Bildschirm direkt dem Bediener zugewandt ist und eine intuitive Echtzeitanzeige der dreiphasigen Spannung, des Stroms, der Leistung, der Stromqualität und anderer Daten ermöglicht.

72-mm-Messgeräte für den Schalttafeleinbau (AMC72L / PZ72 / AEM72-Serie) – Ausschnitt: 67×67 mm

Kompaktes 72×72-mm-Panel-Design mit 67×67-mm-Gehäuseausschnitt. Misst dreiphasige Spannung, Strom, Wirk-/Blindleistung, Leistungsfaktor, Frequenz und Vier-Quadranten-Energie. Unterstützt die Abrechnung mehrerer Tarife mit 4 Zeitzonen. Verfügt über THD-Messung der 2.–31. Harmonischen, Ereignisaufzeichnung, Bedarfs- und Maximal-/Minimalwertstatistik. Ausgestattet mit RS485-Kommunikation (Modbus-RTU) sowie optionalen Digitaleingängen und Relaisausgängen für Fernsignalisierung und -steuerung. Ideal für kompakte Schaltanlagen und Verteilertafeln mit begrenztem Platzangebot.

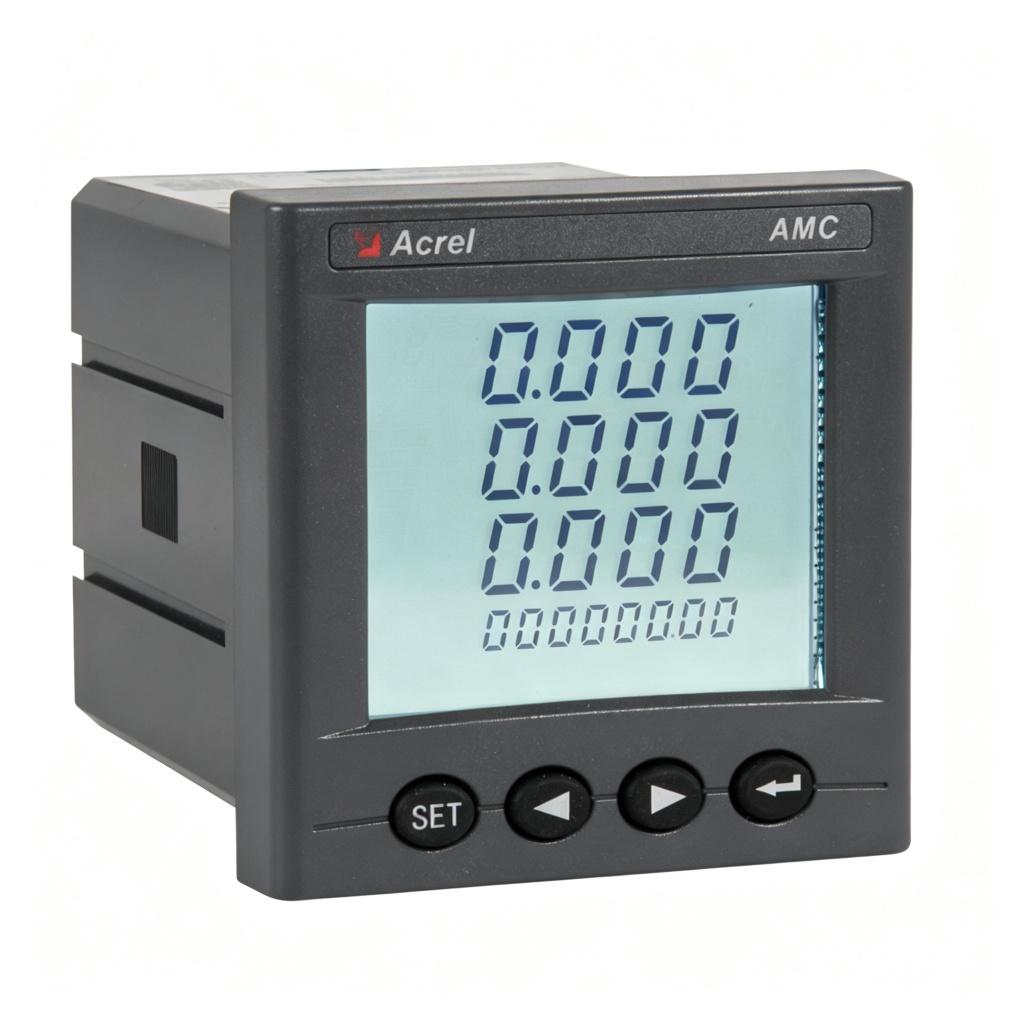

Abbildung: 72-mm-Einbaumessgerät (AMC72L)

96-mm-Messgeräte für die Schalttafelmontage (AMC96L / PZ96 / AEM96 / ACR-Serie) – Ausschnitt: 88×88 mm

96×96-mm-Panel-Design mit 88×88-mm-Gehäuseausschnitt – die Flaggschiff-Panelmontageserie mit dem umfassendsten Funktionsumfang. Bietet hochpräzise Messungen vollständiger elektrischer Parameter, einschließlich einer detaillierten Analyse der Stromqualität (Oberschwingungen bis zur 63. Ordnung, Spannungs-/Stromunsymmetrie, Flicker). Unterstützt Multitarif-Energiemanagement mit bis zu 12 Monaten historischer Datenprotokollierung. Verfügt über mehrere E/A-Optionen (digitale Eingänge, Relaisausgänge, analoge Ausgänge), RS485-Kommunikation und optionale Ethernet-Konnektivität. Die ACR-Serie bietet erweiterte Funktionen zur Netzwerkleistungsanalyse. Entwickelt für High-End-Schaltanlagen, MV/LV-Verteilertafeln und kritische Energieüberwachungsanwendungen.

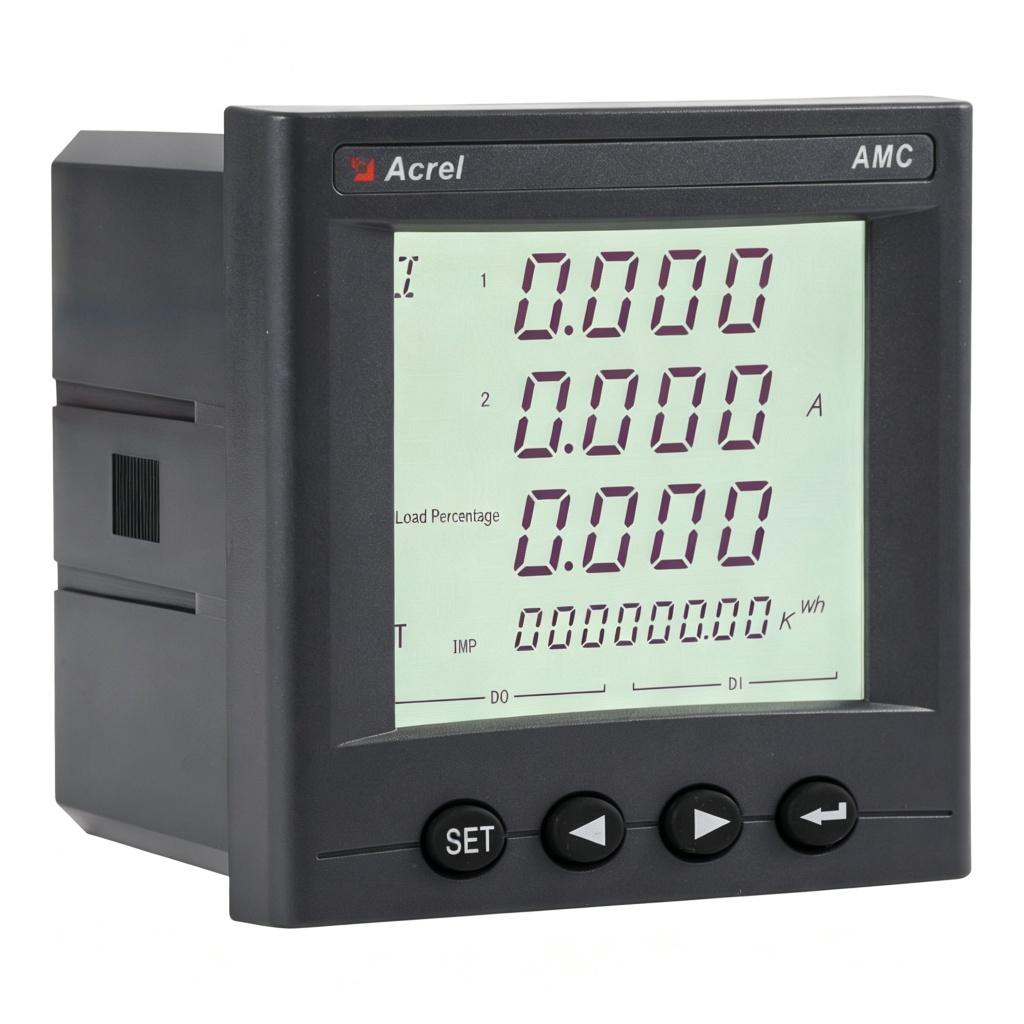

Abbildung: 96-mm-Einbaumessgerät (AMC96L)

III. Zusammenfassung der Schnellauswahl | Finden Sie in 30 Sekunden das richtige Messgerät

Bestimmen Sie bei der Auswahl eines Messgeräts zuerst die Installationsmethode und dann die Funktionen, Parameter und Zertifizierungen! Eine präzise Auswahl auf der Grundlage der Schrankbedingungen vor Ort, der Installationsumgebung und der Projektstandards vermeidet grundsätzlich Probleme wie Nacharbeiten beim Bohren von Löchern, Installationsbeschränkungen und Abnahmefehler.
