Anwendung des Acrel Medical IT -Systems in malaysischen Krankenhäusern

Mit dem zunehmenden Einsatz elektronischer medizinischer Geräte in Krankenhäusern stellt das Risiko von Leckstrom erhebliche Bedrohungen für die Patientensicherheit, insbesondere in Umgebungen in der Intensivpflege. Bei chirurgischen Eingriffen oder Anästhesie sind die Patienten direkt mit verschiedenen Elektroden und Sensoren verbunden. Selbst minimale Leckageströme können einen elektrischen Schock verursachen, wenn sich die medizinischen Geräte in direktem Kontakt mit dem menschlichen Körper befinden.

Darüber hinaus müssen lebenserhaltende Geräte für kritisch kranke Patienten einen ununterbrochenen Betrieb aufrechterhalten. Jede Machtunterbrechung könnte das Leben des Patienten sofort gefährden. Daher müssen die elektrischen Systeme im Krankenhaus streng den nationalen Standards einhalten, indem sie IT -Stromversorgungssysteme in festgelegten Bereichen implementieren.

Diese Fallstudie zeigt die Anwendung des medizinischen isolierten Stromversorgungssystems von Acrel in Malaysia mit:

Medizinische IT -Leistungsverteilung

Isolationsüberwachungsgeräte

Fehlerortsysteme

Kontaktieren Sie uns

Zurück: Kein vorheriger Artikel
Weiter: Kein nächster Artikel

Projektübersicht

Projektübersicht

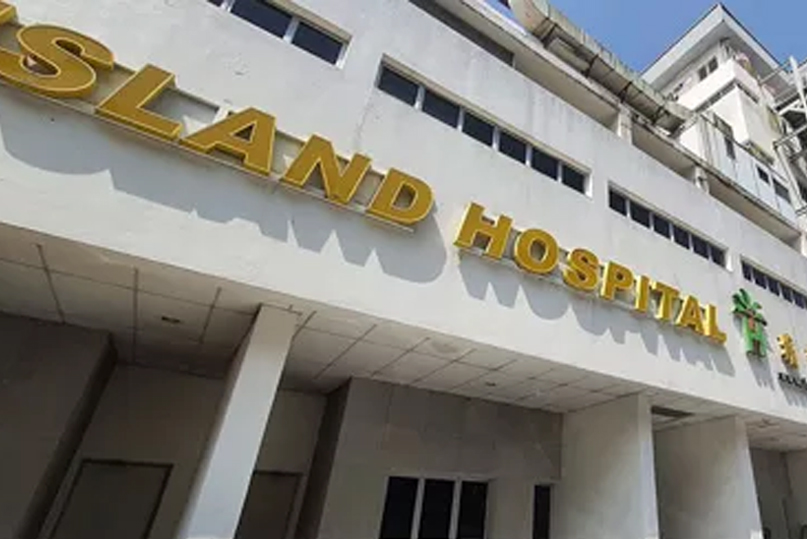

Malaysia d.h.d befindet sich in Selangor Darul Ehsan. Das Projekt wird hauptsächlich im Inselkrankenhaus in Malaysia verwendet. AKH-0,66P26.

Medizinische IT -System Einführung
Das Acrel Medical IT -System -Isolationsüberwachungsgerät und das Verwerfungsortsystem eignen sich für den Operationssaal, die ICU (CCU) und andere wichtige Stellen im Krankenhaus und bieten einen sicheren Ort für solche kontinuierlichen, zuverlässigen Stromlösungen.

Stromversorgungslösung für medizinische Standorte
ICU, CCU Ward Distribution Solutions (zum Beispiel GGF-I8G-Diagramm ISOLE-Isolation von Elektrokabinettssystemen)

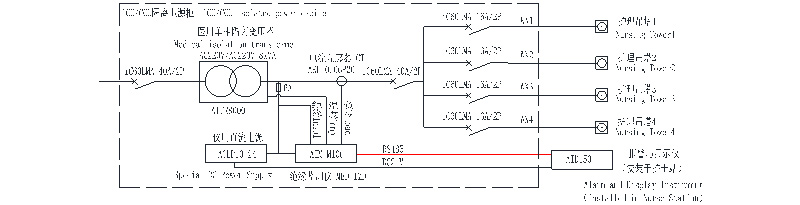

Option I ohne Fehlerspeicherortfunktion

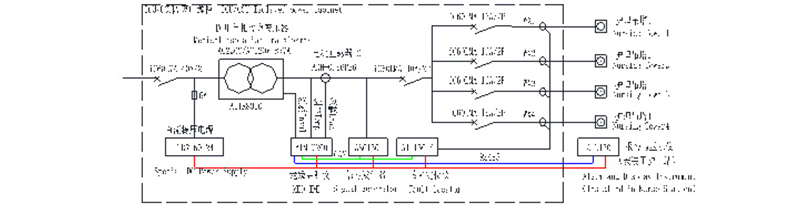

Option II mit Fehlerspeicherortfunktion

Hinweis: In den Stromverteilungslösungen der Intensivstation sollte der zentrale Alarm und die Anzeigegeräte der AID -Serie in der Station der Krankenschwestern installiert werden, überwacht das Krankenhausmitarbeiter der Krankenschwesternstation den Betriebsstatus jedes isolierten Stromversorgungssystems.

Betriebsraumverteilungslösungen (zum Beispiel GGF-O8G-Diagramm für Elektrokabinersysteme)

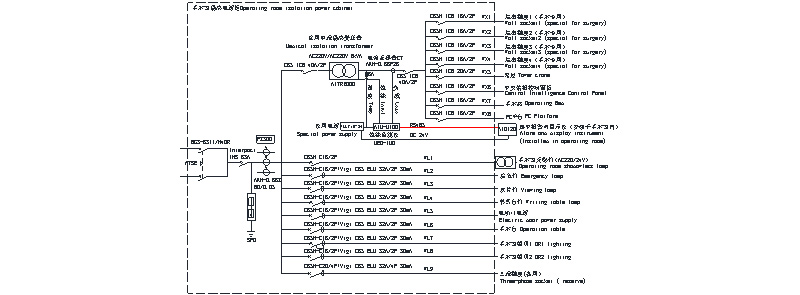

Option I ohne Isolationsfehler Standortfunktion

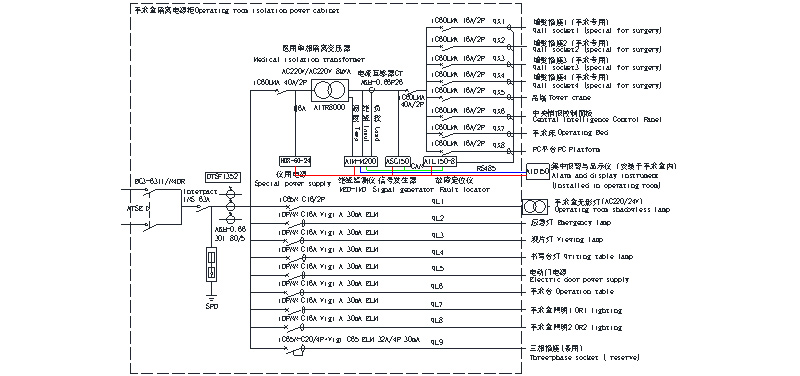

Option II mit Isolationsfehlerstandortfunktion

1. In den Betriebsraum-Stromverteilungslösungen sollten die AID-Serie von externen Alarm- und Anzeigegeräten auf dem Intelligenzfeld im Operationssaal oder neben dem Intelligenzfeld (an der Wand montierten Installation) installiert werden. Während der Operation überwacht das medizinische Personal die Gesundheit des isolierten Stromversorgungssystems.

2. Im Schema mit Isolationsfehlerspeicherortfunktion können zwei Sätze von AIL150 -Locators verwendet werden, wenn die Anzahl der lokalisierten Kanäle mehr als acht beträgt. Die Kombination kann AIL150-8 und AIL150-4 (bis zu 12 Kanäle) oder AIL150 -8 und AIL150-8 (bis zu 16 Kanäle) sein.

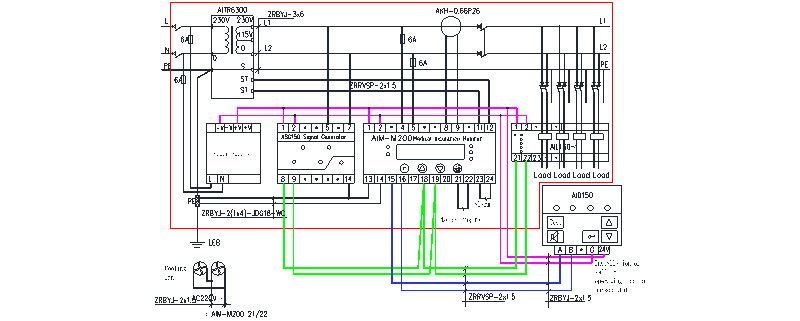

3.. Typisches Schaltplan

4. Einführung von 7-teiliger medizinischer IT

Produktname und Typ	Produktbild	Beschreibung
Medizinische Isolationstransformator der AITR -Serie		Der Isolationstransformator der AITR -Serie wird speziell in medizinischen IT -Systemen verwendet. Die Wicklungen werden mit einer Doppelisolierung behandelt und haben eine elektrostatische Abschirmschicht, wodurch die elektromagnetische Interferenz zwischen Wicklungen reduziert wird. Der PT100 -Temperatursensor ist im Kabelbeutel installiert, um die Temperatur des Transformators zu überwachen. Der gesamte Körper wird mit Vakuuminvasionsfarbe behandelt, was die mechanische Festigkeit und Korrosionsbeständigkeit erhöht. Das Produkt hat eine gute Temperaturanstiegsleistung und sehr niedrige Rauschen.
AIM-M200 Medical Intelligent Isolation Überwachungsinstrument		Das AIM-M200 Medical Itelligent Isolationsüberwachungsinstrument verwendet eine fortschrittliche Mikrocontroller-Technologie, die eine hohe Integration, kompakte Größe, eine bequeme Installation aufweist und Itelligence, Digitalisierung und Vernetzung in einen integriert. Es ist die ideale Auswahl für die Isolationsüberwachung von isolierten Stromversorgungssystemen an medizinischen Standorten der Klasse 2 wie Operationssaal und Intensivstationen.
AKH-0.66P26 Stromtransformator		Der AKH-O 66P26-Typstromtransformator ist der Schutzstromtransformator, der den AIM-M200-Isolationsmonitor unterstützt, von dem der maximal messbare Strom 60A beträgt und das Transformationsverhältnis 2000: 1 beträgt. Der Stromtransformator ist direkt im Schrank durch Schrauben befestigt, und die Sekundärseite wird vom Terminal herausgeführt, das bequem zu installieren und zu verwenden ist.
AIL150-4/AIL150-8 Isolationsfehler Locator		AIL150-4/AIL150-8 Isolationsfehler Locator nimmt einen hohen Empfindlichkeitstransformator an, der mit einem hohen Präzisionssignal-Erkennungsschaltung kombiniert wird, der das in das System aus dem ASG150-Testsignator importierte Signal erkennt und die Schaltkreise mit Isolationsfehlern genau lokalisiert. AIL150-4 Isolationsfehler-Locator kann die Isolationsfehler von 4 Schaltungen lokalisieren, und der Isolationsfehler von AIL150-8 kann die Isolationsfehler von 8 Schaltungen lokalisieren.
ASG150 Testsignalgenerator		Der ASG150-Testsignalgenerator verwendet einen 32-Bit-Mikroprozessor-Chip- und hochvor-Präzisions-Signalerzeugungskreis, um die Erzeugung des spezifischen Testsignals zu realisieren. Wenn das überwachte IT -System Isolationsfehler aufweist, kann es starten und rechtzeitig ein Testsignal erzeugen und mit dem Isolationsfehler -Locato zusammenarbeiten, um den Isolationsfehler zu realisieren.
HDR-60-24 Power Modul		HDR-60-24 Direktstromversorgung kann gleichzeitig 24 V Gleichstromversorgung für AIM-M200 ermöglichen Medizinische Intelligent-Isolationsüberwachungsinstrument, ASG150-Testsignalgenerator, Isolationsorte des AIL150-Seriens und AID150 Zentraler Alarm und Anzeigeinstrument Die Stromversorgung hat eine hohe Kapazität, eine stabile Spannungsleistung und eine bequeme Installation, die die Stromversorgungsanforderungen der oben genannten Meter erfüllen und das empfohlene Stromversorgungsprodukt ist.
Aid1 50 Zentraler Alarm und Anzeigeinstrument		AID150 Zentraler Alarm und Displayinstrument übernehmen die LCD-Flüssigkeitskristallanzeige und erreicht den Datenaustausch mit AIM-M200 Medical Intelligent Isolationsüberwachungsinstrument über die RS485-Kommunikationsschnittstelle, mit der Multi-Channel-Daten in Echtzeit-Überwachung von Multi-Channel-Daten von AIM-M200 Medical Intelligent Isolationsüberwachungsinstrument überwacht werden können.
