DIN-Schienen- vs. tafelmontierte Energiezähler: Auswahlhilfe

Warum Entscheidungen zum Messformat die langfristige Panel-Leistung beeinflussen

Die Wahl zwischen einem auf DIN-Schienen montierten Gerät und einem auf Schalttafeln montierten Gerät ist in einer Projektzeichnung selten ein triviales Detail. Die Entscheidung beeinflusst, wie viel Platz in einem Gehäuse verbleibt, wie Techniker die Daten während der Wartung lesen, wie die Verkabelung verlegt wird und wie einfach sich das Gerät später in ein Gebäudemanagementsystem integrieren lässt. Ein Energiezähler das mit einem anderen auf einem Datenblatt identisch aussieht, kann sich ganz anders verhalten, wenn es tatsächlich in einem überfüllten Schrank sitzt oder bündig an einer Schaltanlagentür montiert wird.

Dieser Leitfaden erläutert die praktischen Unterschiede zwischen den beiden Montageformaten, die technischen Spezifikationen, die vor dem Kauf überprüft werden sollten, und eine strukturierte Methode zur Anpassung des Messgerättyps an die Anwendung. Ziel ist es, Ingenieuren, Schalttafelbauern und Facility Managern dabei zu helfen, Nacharbeiten zu vermeiden, die durch einen nicht übereinstimmenden Formfaktor oder eine unzureichend spezifizierte Kommunikationsschnittstelle verursacht werden.

DIN-Schiene vs. Schalttafelmontage: Die beiden Formatierene verstehen

Beide Formate messen die gleichen elektrischen Parameter, sind jedoch für unterschiedliche physikalische Kontexte konzipiert. A DIN-Schienen-Energiezähler Wird direkt auf eine standardmäßige 35-Millimeter-Schiene in einem Gehäuse geklemmt und sitzt neben Leistungsschaltern, Schützen und Klemmenblöcken. A Panelmontierter Energiezähler ist so konzipiert, dass es in eine Tür oder Frontplatte eingeschnitten wird, wobei die Anzeige nach außen zeigt, sodass Bediener Werte ablesen können, ohne das Gehäuse öffnen zu müssen.

DIN rail energy meter mounted inside a control enclosure — DIN-Schienen-Energiezähler installed on standard rail inside a distribution cabinet

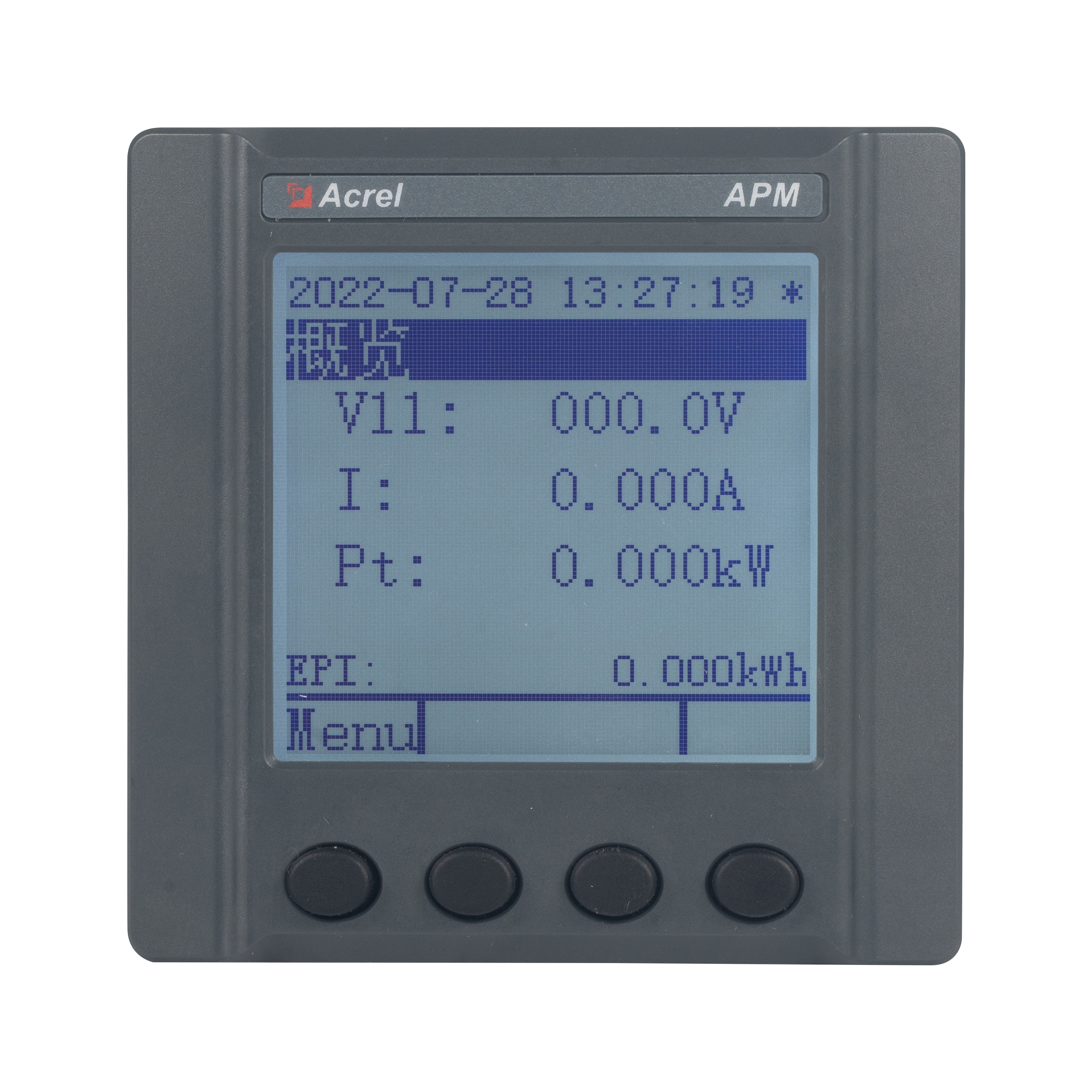

Panel mounted energy meter installed on switchgear door — Energiezähler zur Schalttafeleinbaumontage in einer Schranktür zur direkten Ablesung

Attribut	DIN-Schienenformat	Panelmontiertes Format
Montageort	Im Gehäuse, auf 35-mm-Schiene	In eine Tür oder Frontplatte schneiden
Sichtbarkeit anzeigen	Erfordert das Öffnen des Schranks	Sichtbar, ohne den Schrank zu öffnen
Typische Gehäusetiefe erforderlich	Flache, kompakte Stellfläche	Hängt von der Länge des Gerätegehäuses hinter dem Ausschnitt ab
Häufiger Anwendungsfall	Unterzähler, Einspeisekreise, Retrofit-Projekte	Haupteinspeisung, Bediener-Dashboards, Kontrollräume
Zugang zur Verkabelung	Zugang zum Terminal von vorne oder von der Seite	Zugang zum hinteren Terminal, Verkabelung hinter der Tür

In der Praxis kombinieren viele Schaltschrankbauer beide Formate in einem einzigen Projekt. Das kompakte DIN-Schienen-Messgerät übernimmt die Überwachung verteilter Teilstromkreise bei beengten Platzverhältnissen, während ein schalttafelmontiertes Gerät für die Haupteinspeisung oder für jeden Punkt reserviert ist, an dem ein Bediener einen Messwert auf einen Blick benötigt. Das Verständnis von Energiezählern und -analysatoren für die DIN-Schienenmontage als Kategorie hilft auch bei der Planung der Überwachung mehrerer Stromkreise, da mehrere Einheiten nebeneinander entlang derselben Schiene befestigt werden können, ohne Platz in der Tür zu beanspruchen.

Wichtige Spezifikationen, die vor der Auswahl eines Energiezählers überprüft werden sollten

Ein Datenblattvergleich ist nur dann sinnvoll, wenn die richtigen Zeilen verglichen werden. Die folgenden Spezifikationen haben in der Regel den größten praktischen Einfluss darauf, ob ein Messgerät an seinem vorgesehenen Standort gut funktioniert.

Messgenauigkeitsklasse

Die Genauigkeitsklasse bestimmt, wie genau die angezeigten Werte der tatsächlichen Belastung entsprechen. Beim Sub-Metering für die interne Kostenzuteilung wird in der Regel eine breitere Klasse toleriert als beim Billing-Grade- oder Revenue-Metering, bei dem strengere Klassen erwartet werden.

Spannungs- und Strombereich

Stellen Sie sicher, dass die Nennspannung mit dem System übereinstimmt (einphasig oder dreiphasig und mit der Nennnetzspannung) und dass die Stromwandlerverhältnisse oder Direktanschlussstrombereiche mit dem erwarteten Lastprofil, einschließlich Spitzenbedingungen, übereinstimmen.

Verbindungsmethode

Einheiten mit Direktanschluss bewältigen geringere Ströme ohne externe Transformatoren, während Einheiten mit CT-Anschluss den nutzbaren Bereich für größere Abzweige erweitern. Die Kombination der falschen Verbindungsmethode mit einem bestimmten Lastbereich ist eine häufige Ursache für Unter- oder Überablesung.

Anzeige und Lesbarkeit

Panelmontierte Geräte profitieren von größeren, kontrastreicheren Displays, da sie aus der Entfernung gelesen werden können. Bei Wartungsarbeiten werden DIN-Schienengeräte in der Regel aus der Nähe abgelesen, daher ist ein kleineres Display mit Menüführung akzeptabel.

Kommunikationsschnittstelle

Ob der Zähler an ein Gebäudemanagementsystem oder ein Energie-Dashboard berichten muss, bestimmt, welche Schnittstelle erforderlich ist, wie weiter unten erläutert wird.

Gehäusebewertung

Geräte, die in einem versiegelten Schrank montiert sind, benötigen normalerweise einen niedrigeren Schutzgrad als Geräte, die an einer freiliegenden Tür zum Werkstattboden oder zur Außenumgebung montiert sind.

Als Referenz veranschaulicht die folgende Tabelle, wie sich unterschiedliche Genauigkeitsklassen in relative Messtoleranzen umsetzen lassen. Dies ist nützlich, wenn hochpräzise Schalttafelinstrumente für kritische Lasten im Vergleich zu allgemeinen Untermessungen spezifiziert werden sollen.

Passender Zählertyp zur Anwendung: Ein Auswahlrahmen

Anstatt sich aus Gewohnheit für ein Format zu entscheiden, hilft es, zunächst die Bewerbung durchzuarbeiten. Die folgende Tabelle fasst typische Paarungen zusammen, die in kommerziellen und industriellen Projekten bei der Planung der Auswahl von Energiezählern für Schalttafeln zu sehen sind.

Bewerbung	Empfohlenes Format	Begründung
Mieterunterzählung in einem Gemeinschaftsgebäude	DIN-Schiene	Mehrere Einheiten können an einer Schiene befestigt werden, wodurch in vielen Schaltkreisen Platz in der Tür gespart wird
Haupteingangsüberwachung	Panelmontiert	Bediener benötigen eine direkte Anzeige, ohne den Schrank öffnen zu müssen
Nachrüstung in einen vorhandenen, überfüllten Schrank	DIN-Schiene	Die kompakte Grundfläche passt in den verbleibenden Schienenraum, ohne dass die Tür geändert werden muss
Kontrollraum-Dashboards	Panelmontiert	Das große Display unterstützt schnelle visuelle Kontrollen durch das Kontrollraumpersonal
Überwachung des Maschinen- oder Anlagenniveaus	DIN-Schiene	Lässt sich zusammen mit anderen schienenmontierten Steuerungskomponenten in der Nähe der Last integrieren

Eine nützliche Faustregel: Wenn der Wert von jemandem abgelesen werden muss, der außerhalb des Schranks steht, beugen Sie sich zur Schalttafelmontage. Wenn der Wert hauptsächlich aus der Ferne protokolliert und überprüft wird, ist die DIN-Schiene in der Regel die platzsparendere Wahl.

Ein Installationsleitfaden für Energiezähler: Von der Planung bis zur Inbetriebnahme

Unabhängig vom Format hat die Installationsqualität einen direkten Einfluss auf die Messzuverlässigkeit. Die folgende Sequenz beschreibt eine praktische Installationsanleitung für Energiezähler, die in den meisten Schalttafelprojekten verwendet werden.

Schritt-für-Schritt-Anleitung

Bestätigen Sie das Spannungssystem des Stromkreises, den erwarteten Lastbereich und ob eine direkte Verbindung oder Stromwandler erforderlich sind.
Wählen Sie das Montageformat basierend darauf, wo der Messwert sichtbar sein muss und wie viel Platz das Gehäuse oder die Tür bietet.
Vergleichen Sie den Nennbereich und die Genauigkeitsklasse des Messgeräts mit der Last und allen Berichtsanforderungen für diesen Stromkreis.
Montieren Sie das Gerät unter Einhaltung eines ausreichenden Abstands zu wärmeerzeugenden Bauteilen wie großen Schützen oder Transformatoren.
Schließen Sie die Verkabelung gemäß dem Anschlussplan ab und überprüfen Sie vor dem Einschalten die Polarität des Stromwandlers.
Schalten Sie das Gerät ein, konfigurieren Sie Kommunikationsadresse und Parameter und überprüfen Sie die Messwerte anhand einer bekannten Referenzlast, falls verfügbar.

Allgemeine Überlegungen zur Verkabelung

Halten Sie die Sekundärverkabelung des Stromtransformators kurz und ordnungsgemäß abgeschlossen, um Unterbrechungen zu vermeiden.
Trennen Sie die Niederspannungs-Kommunikationskabel nach Möglichkeit von den Stromkabeln, um Störungen zu reduzieren.
Beschriften Sie jeden Stromkreis sowohl am Zähleranschluss als auch am Quellenschalter deutlich, um zukünftige Wartungsarbeiten zu vereinfachen.

Überlegungen zu Kommunikationsprotokollen und Datenintegration

Die meisten modernen digitalen Energiezähler bieten eine Form der Datenausgabe, die über die lokale Anzeige hinausgeht. Dies ist wichtig, wenn eine Einrichtung die Überwachung über mehrere Panels hinweg zentralisieren möchte.

Integrationsbedarf	Typische Schnittstellenüberlegungen
Nur eigenständiges lokales Lesen	Kein Kommunikationsmodul erforderlich, Anzeige am Display genügt
Zentrales Energiemanagementsystem	Serielle oder netzwerkbasierte Kommunikation mit definierter Registerzuordnung
Gemischtes Erbe und neue Ausrüstung	Zur Vereinheitlichung der Datenformate ist möglicherweise ein Gateway oder ein Protokollkonverter erforderlich
Fernalarm- oder Schwellenwertbenachrichtigung	Messgerät mit konfigurierbaren Ausgangsrelais oder Alarmregistern

Bei der Spezifikation von Energiezählern und -analysatoren für den Schalttafeleinbau für einen größeren Standort lohnt es sich, im Voraus zu bestätigen, wie viele Geräte die vorgesehene Überwachungsplattform gleichzeitig abfragen kann, da sich dies darauf auswirkt, wie Adressen und Kommunikationseinstellungen bei der Inbetriebnahme geplant und nicht erst später ermittelt werden sollten.

Häufige Auswahl- und Installationsfehler, die Sie vermeiden sollten

Überdimensionierte Stromwandler relativ zur tatsächlichen Last, was die Messauflösung bei typischen Betriebsströmen verringert.
Wählen Sie plattenmontierte Einheiten für Nachrüstungen mit begrenztem Platzangebot wo das Schneiden einer neuen Türöffnung unpraktisch ist, wenn eine DIN-Schieneneinheit ohne Modifikation gepasst hätte.
Die Lesbarkeit des Displays wird vernachlässigt indem Sie ein kleines DIN-Schienen-Display an einem Ort platzieren, an dem es tatsächlich aus der Entfernung gelesen werden muss.
Unterspezifizierung der Genauigkeitsklasse für Schaltkreise, die später bei der Abrechnung oder Kostenverteilung zwischen Mietern oder Abteilungen verwendet werden.
Wärmequellen in der Nähe ignorieren B. große Leistungsschalter oder Transformatoren, die die Langzeitzuverlässigkeit eines zu nahe bei der Schalttafelmontage montierten Energiezählers beeinträchtigen können.

Häufig gestellte Fragen

F1: Was ist der Hauptunterschied zwischen einem DIN-Schienen-Energiezähler und einem Energiezähler für die Schalttafelmontage?

Der Hauptunterschied besteht in der physischen Platzierung. Ein DIN-Schienengerät wird in einem Gehäuse auf eine Schiene geklemmt und normalerweise während der Wartung abgelesen, während ein Schalttafelgerät auf einer Tür oder Frontplatte sitzt, sodass sein Display sichtbar ist, ohne dass das Gehäuse geöffnet werden muss.

F2: Können Zähler für DIN-Schienen- und Schalttafeleinbau zusammen im selben Projekt verwendet werden?

Ja, das ist üblich. Schalttafelmontierte Einheiten werden häufig für die Sichtbarkeit der Haupteingangsversorgung verwendet, während DIN-Schieneneinheiten die verteilte Untermessung über mehrere Einspeisungen innerhalb derselben Installation übernehmen.

F3: Woher weiß ich, welche Genauigkeitsklasse ich benötige?

Überlegen Sie, wofür die Daten verwendet werden. Bei der allgemeinen Lastüberwachung kann in der Regel eine größere Toleranzklasse verwendet werden, während Schaltkreise im Zusammenhang mit Abrechnung, Kostenzuordnung oder Vertragsberichten in der Regel eine strengere Genauigkeitsklasse erfordern.

F4: Benötigt ein Energiezähler für die Schalttafelmontage immer Stromwandler?

Nicht immer. Einige schalttafelmontierte Geräte unterstützen den direkten Anschluss für niedrigere Strombereiche, während Einspeisungen mit höherem Strom typischerweise externe Stromwandler erfordern, die auf die erwartete Last abgestimmt sind.

F5: Was sollte bei der Planung einer Installationsanleitung für Energiezähler für ein neues Projekt zuerst überprüft werden?

Bestätigen Sie zunächst das Spannungssystem, den erwarteten Lastbereich und die Verbindungsmethode, da diese sowohl die korrekte Nennleistung des Messgeräts bestimmen als auch, ob ein DIN-Schienen- oder Schalttafelmontageformat physikalisch an den vorgesehenen Standort passt.
