Acrel USV-Überwachungssystem: Sichert die Kontinuität und Zuverlässigkeit Ihrer Stromversorgung

Was ist eine USV?

USV (Unterbrechungsfreie Stromversorgung) ist ein Notstromversorgungsgerät, das Stromumwandlungs-, Energiespeicher- und Steuerungsfunktionen integriert – ein umfassendes Stromschutzsystem Gleichrichter, Wechselrichter, Batterien, statische Schalter und Steuerkreise s.

Seine Kernfunktionalität umfasst zwei Schlüsselaspekte:

Erstens: Wenn die Netzstromversorgung normal ist, filtert es Netzstörungen wie Spannungsschwankungen, Überspannungen und Oberschwingungen heraus und liefert stabilen und sauberen Strom an die Verbraucher.

Zweitens schaltet es bei einem Stromausfall nahtlos auf batteriegespeicherte Energie um (Online-USV-Umschaltzeit <10 ms), um zu verhindern, dass Lastgeräte abstürzen und Daten verloren gehen.

Kritische Klarstellung: Eine USV ≠ Nur eine Batterie! Die Batterie ist lediglich die „Energiespeicherkomponente“, die ausschließlich für die Speicherung elektrischer Energie zuständig ist. Ein komplettes USV-System erfordert einen koordinierten Betrieb der Kernmodule, einschließlich Gleichrichtung, Umkehrung und Schaltung, um seine Leistungsschutzaufgabe zu erfüllen.

Mainstream-USV-Topologien und Hauptunterschiede:

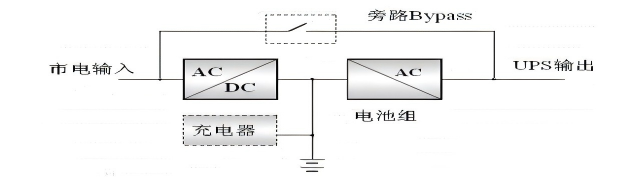

• Online-USV: Versorgt Lasten kontinuierlich über den Wechselrichter ohne Übertragungszeit und liefert höchste Stromqualität. Ideal für kritische Anwendungen wie industrielle Steuerungen, medizinische Einrichtungen und Rechenzentren (Kernzielszenarien).

Die Online-USV liefert unabhängig vom Netzspannungsstatus Lastwechselstrom über den Wechselrichterkreis und sorgt so dafür, dass der Wechselrichter immer betriebsbereit bleibt. Bei Ausfällen wandelt es die gespeicherte Batterieenergie sofort in Wechselstrom für die Last um und sorgt so für eine unterbrechungsfreie Übertragung.

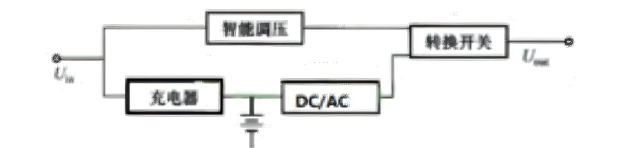

• Standby-USV: Liefert unter normalen Bedingungen direkt Netzstrom und aktiviert den Wechselrichter nur bei Ausfällen mit einer Übertragungszeit von mehreren zehn Millisekunden. Geeignet für unkritische Lasten wie Computer und Router.

1. Ladegerät: Lädt und Erhaltungsladung der Batterie während des normalen Netzbetriebs.
2. DC/AC-Wechselrichter: Bleibt inaktiv, wenn Netzstrom vorhanden ist; Wandelt bei Ausfällen Gleichstrom (von der Batterie) in Wechselstrom für Lasten um, mit Ausgangswellenformen wie Rechteckwelle, Quasi-Rechteckwelle oder Sinuswelle.
3. Transferschalter: Verbindet die Eingangsleistung während des Normalbetriebs mit den Lasten; Trennt das Stromnetz und schaltet den Wechselrichter bei Ausfällen ein, um die Lasten weiterhin mit Strom zu versorgen.
4. Automatischer Spannungsregler: Reguliert und stabilisiert die Ausgangsspannung, wenn Netzstrom vorhanden ist.

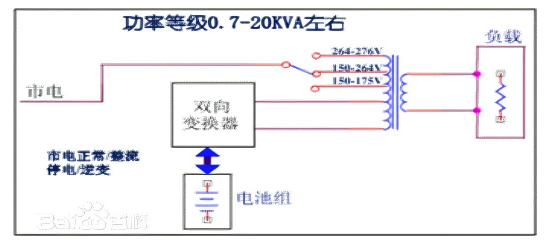

• Line-Interactive-USV: Bietet teilweise Spannungsregelung mit Übertragungszeit zwischen Online- und Standby-Typ. Geeignet für kleine Büroumgebungen.

Während des normalen Netzbetriebs versorgt er Verbraucher durch eine intelligente Stufentransformatorregelung mit verbessertem Netzstrom, während der Wechselrichter im Rückwärtsmodus arbeitet, um die Batterie zu laden. Bei Ausfällen werden die Lasten über den Wechselrichter vollständig mit Batterieenergie versorgt. Dieser bidirektionale Wandler fungiert sowohl als Wechselrichter als auch als Ladegerät.

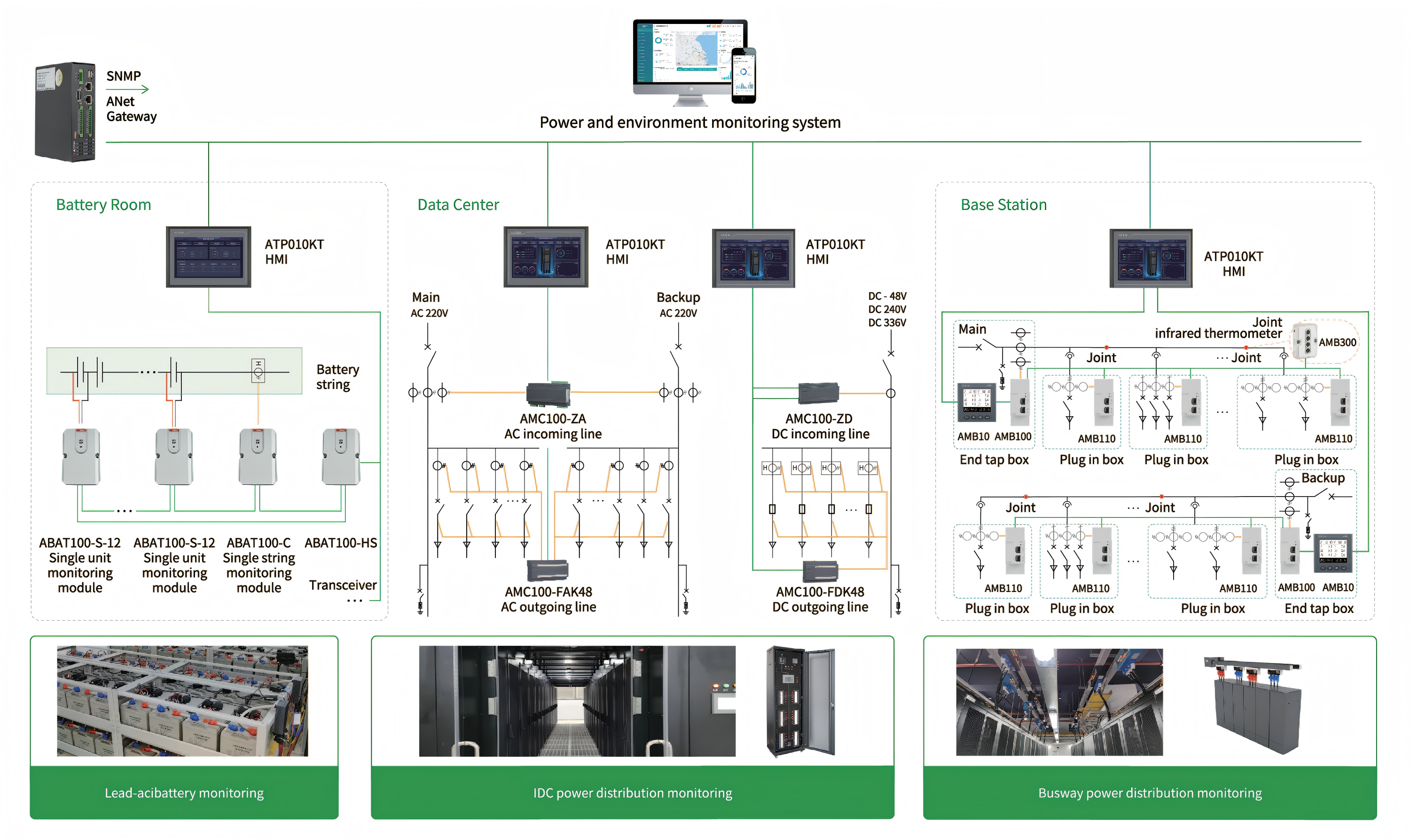

Acrel-Lösungen:

Batterieüberwachung

• Online-Überwachung rund um die Uhr zur Früherkennung leistungsgeminderter Zellen
• Drei Spannungsbereiche verfügbar: 2-V-, 6-V- und 12-V-Konfigurationen für die meisten Batterietypen
• Überwachung der Spannung, des Innenwiderstands und der Temperatur der negativen Elektrode pro Zelle
• Plug-and-Play-Installation – eine einfache Pol-zu-Pol-Verkabelung erfordert keine spezielle Schulung

• Online-Überwachung des Lade-/Entladestroms und der Umgebungstemperatur rund um die Uhr
• Verfügt über optische Isolierung und MODBUS-Protokollunterstützung für eine nahtlose Integration mit Überwachungssystemen von Drittanbietern
• Bietet hohe Zuverlässigkeit und stabile Leistung

Gleichstrommessgeräte
