Wechselstrom -Einphase -Energie -Messgerät mit mittlerer Zertifizierung-Acrel Co., Ltd.

Bewertungsstrom: 80A/120a von CTS

Zertifiziert

100 ms schnelle Reaktionszeit

Nennspannung: AC 230 V

Hohe Genauigkeitsklasse 0,5s

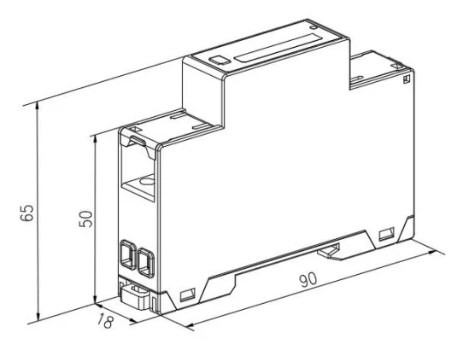

Ultra dünn ein Modul 18mm

Das Multifunktionale Electric Energy Messgerät mit Din-Rail-Serien-DIN-Serie ist ein intelligentes Gerät für neue Energieerzeugungssysteme, einschließlich Photovoltaik-Gitteranschluss, Mikro-Wechselrichter, Energiespeicher und Wechselstromkopplungssysteme.

Dieses Produkt bietet eine hohe Präzisionsmessung, ein kompaktes Design, eine schnelle Reaktion und eine einfache Installation. Es kann Stromparameter messen, messen und überwachen und gleichzeitig mit Wechselrichtern oder Energiemanagementsystemen (EMS) kommunizieren. Zu den wichtigsten Merkmalen gehören die Verhinderung des Rückstromablaufs, die Regulierung der Stromerzeugung und die Verwaltung von Batterieladungen und Entladungen auf der Grundlage von Echtzeit und angesammelten elektrischen Energie.

Darüber hinaus unterstützt es die bidirektionale Messung und den Haushalt verteiltes Photovoltaik -Energiemanagement, um eine effiziente und intelligente Energieverwendung zu gewährleisten.

Artikel			Parameter
Modellreihe			ADL200N-CT
Messung	Netz		Einzelphasen
	Stromspannung	Nennspannung	AC 230 V
		Eingabebereich	± 2 0%
		Überlast	1,2 -fache Bewertung ( kontinuierlich )
			2 -mal die Bewertung für 1 Sekunde
		Stromverbrauch	< 2W ， < 10 Va
		GenauigkeitskMädele	Fehler ± 0,5%
	Aktuell	Eingabestrom	Wechselstrom 0,5-10 (80) a ， Wechselstrom 0,5-10 ( 120 ) A
		Überlast	1.2 mal Bewertung (kontinuierlich)
			2 -mal die Bewertung für 1 Sekunde
		Stromverbrauch	< 1W ， < 1 Va
		Genauigkeitsklasse	Fehler ± 0,5%
	Leistung		Aktive, reaktive, scheinbare Leistung, Fehler ± 0,5 %
	Gitterfrequenz		5 0/ 6 0 Hz, Fehler ± 0,5%
	Rücklaufquote		≤ 100 ms (Spannung, Strom, Strom)
			≤ 1 (elektrische Energie)
	Messkategorie		Katze IiI
	Überspannungsniveau		OVC III
Messung	Elektrische Energie		Aktive Energie : C lass B
			Reaktive Energie ( C Mädchen 2 Genauigkeit)
Stromverbrauch	≤ 2W
Elektromagnetische Kompatibilität	E2




Sicherheit	Leistungsfrequenzspannung		Zwischen Kommunikation und Signaleingabe, AC3KV 1min
	Isolationsresistenz		Eingangs- und Ausgangsklemmen zum Gehäuse> 100 mΩ

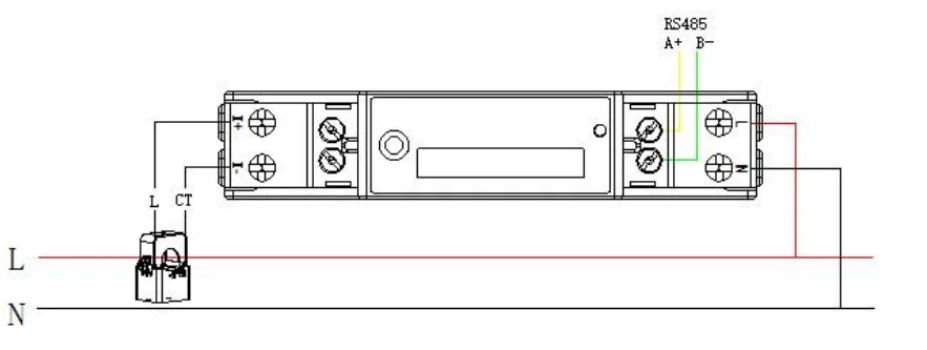

Kommunikation	Schnittstellen- und Kommunikationsprotokoll		RS485 -Schnittstelle und Modbus RTU -Protokoll
	Kommunikationsadressenbereich		Modbus RTU: 1 ~ 247 ；
	Baudrate		Unterstützung 1200bps-38400bit / s
Umfeld	Betriebstemperatur		-40 ℃ ～ 70 ℃
	Lagertemperatur		-40 ℃ ～ 8 0 ℃
	Relative Luftfeuchtigkeit		≤ 95 % (ohne Kondensation)
			"Nicht für feuchte Umgebungen geeignet"
	Höhe		≤ 20 00m
Standard	EN IEC 61010-1: 2010 Sicherheitsanforderungen für elektrische Geräte für Mess-, Kontrolle und Laborkonsum - Teil 1: Allgemeine Anforderungen
	EN IEC 61010-2-030: 2010 Sicherheitsanforderungen für elektrische Geräte für Mess-, Kontrolle und Laborkonsum - Teil 2-030: Besondere Anforderungen für Geräte mit Tests oder Messschaltungen
	En iec 61326-1: 2021 Elektrische Geräte für Mess-, Steuerungs- und Laboreinsatz - EMC -Anforderungen - Teil 1: Allgemeine Anforderungen
	En iec 61326-2-1: 2021 Elektrische Geräte für Mess-, Steuer- und Laborverbrauch - EMC -Anforderungen - Teil 2-1: Besondere Anforderungen an elektromagnetische Kompatibilitätstests für elektrische Geräte für die Messung, Kontrolle und Laborkonsum
	EN 50470-3 Elektrizitätsmessgeräte (A.C.) - Teil 3: bestimmte Anforderungen - statische Messgeräte für aktive Energie (Klasse Indizes A, B und C)
IP -Schutz	IP 51 （ Muss in einem geeigneten IP -Bewertungsgehäuse installiert werden ）
Verschmutzungsabschluss	II
UC Grad	III
Installationsumgebung	Innennutzung
Schützen Grad	Klasse II (Doppelisolierung)
Nutzungsumgebung	Kabinett montiert (Die äußere Hülle kann nicht berührt werden)
Ebene	M1
CT -Sicherheit	Isolationsresistenz: mehr als 1000 m Ω unter normalen Bedingungen ；
	Elektrische Festigkeitsfestigkeit: Er kann 4000 V, 50 Hz Stromfrequenz für 1 Minute standhalten ；
	Flammenhemmung: entspricht der UL94-V0-Ebene ；
